평행키홈 규격표
Parallel Keyway KS Specifications — 12개 사이즈
KS B 1311
평행키를 삽입하기 위해 축과 허브에 가공하는 홈의 치수표입니다. 키 단면(b×h)에 대응하는 홈 깊이가 규정됩니다.
실무 주의사항
- 축 키홈 깊이(t1) + 허브 키홈 깊이(t2) = 키 높이(h)입니다. 이 관계가 맞지 않으면 키가 헐거워지거나 조립이 안 됩니다.
- 엔드밀 가공 시 키홈 끝단이 R형이 됩니다. 키 끝도 R형(A형)을 사용해야 간섭 없이 조립됩니다.
선정 가이드
축과 허브에 가공하는 키 삽입 홈의 치수표입니다. 축 키홈 깊이(t1)와 허브 키홈 깊이(t2)의 합이 키 높이(h)와 매칭되어야 합니다. 엔드밀 가공(폐쇄형)과 디스크커터 가공(개방형) 중 선택하며, 엔드밀 가공 시 키홈 끝단이 R형이 됩니다.
KS평행키홈

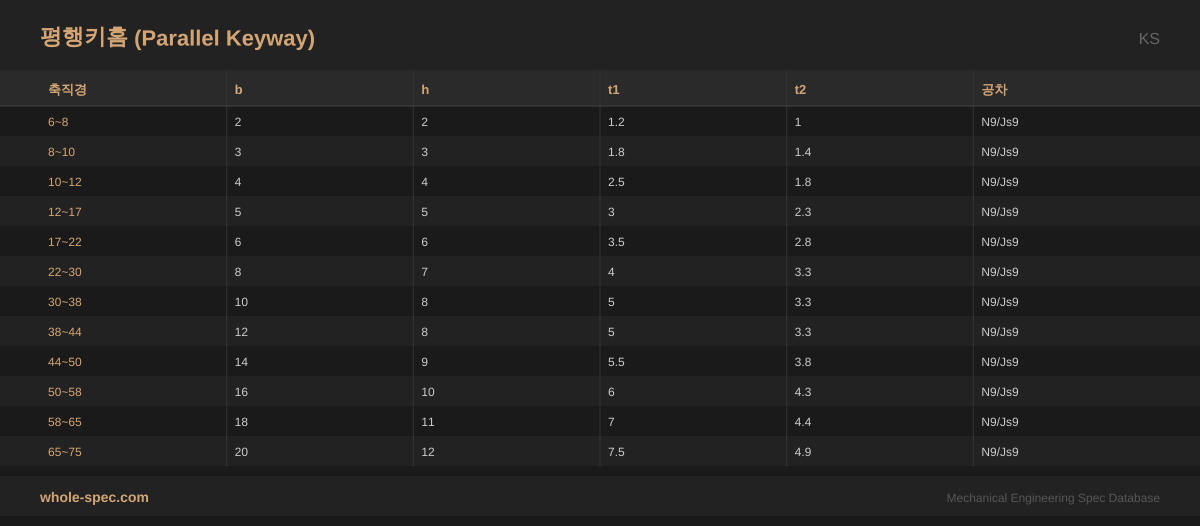

12 사이즈| 축직경 | b | h | t1 | t2 | 공차 |
|---|---|---|---|---|---|
| 6~8 | 2 | 2 | 1.2 | 1 | N9/Js9 |
| 8~10 | 3 | 3 | 1.8 | 1.4 | N9/Js9 |
| 10~12 | 4 | 4 | 2.5 | 1.8 | N9/Js9 |
| 12~17 | 5 | 5 | 3 | 2.3 | N9/Js9 |
| 17~22 | 6 | 6 | 3.5 | 2.8 | N9/Js9 |
| 22~30 | 8 | 7 | 4 | 3.3 | N9/Js9 |
| 30~38 | 10 | 8 | 5 | 3.3 | N9/Js9 |
| 38~44 | 12 | 8 | 5 | 3.3 | N9/Js9 |
| 44~50 | 14 | 9 | 5.5 | 3.8 | N9/Js9 |
| 50~58 | 16 | 10 | 6 | 4.3 | N9/Js9 |
| 58~65 | 18 | 11 | 7 | 4.4 | N9/Js9 |
| 65~75 | 20 | 12 | 7.5 | 4.9 | N9/Js9 |
아래는 평행키홈의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 축 키홈 깊이(t1)·허브 키홈 깊이(t2) 별도 규격, 키 높이 h와 합산 매칭
- 엔드밀 가공(폐쇄형) 또는 디스크커터 가공(개방형) 선택
- KS B 1311 기준, 축 직경 6~500mm 범위별 키홈 치수 표준화
주요 적용 분야
주로 모터 축, 감속기 출력축, 펌프 축, 공작기계 주축, 산업용 팬 축 키홈 가공 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
축 키홈과 허브 키홈의 깊이는 같은가요?
다릅니다. 축 키홈 깊이(t1) + 허브 키홈 깊이(t2) = 키 높이(h)입니다. 예: 키 높이 7mm → 축 깊이 4mm + 허브 깊이 3.3mm(허브 쪽이 약간 얕음).
