각도 규격표
Angle KS Specifications — 5개 사이즈
KS B 0412
ISO 2768-1에 따른 각도 치수의 일반 공차표입니다.
실무 주의사항
- 각도 일반공차는 변의 짧은 쪽 길이에 따라 달라집니다. 짧은 변이 짧을수록 허용 편차가 큽니다.
KS각도

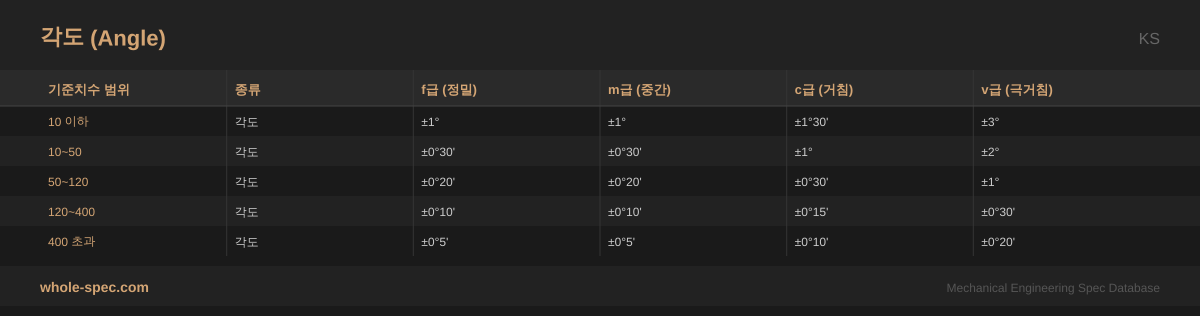

5 사이즈| 기준치수 범위 | 종류 | f급 (정밀) | m급 (중간) | c급 (거침) | v급 (극거침) |
|---|---|---|---|---|---|
| 10 이하 | 각도 | ±1° | ±1° | ±1°30' | ±3° |
| 10~50 | 각도 | ±0°30' | ±0°30' | ±1° | ±2° |
| 50~120 | 각도 | ±0°20' | ±0°20' | ±0°30' | ±1° |
| 120~400 | 각도 | ±0°10' | ±0°10' | ±0°15' | ±0°30' |
| 400 초과 | 각도 | ±0°5' | ±0°5' | ±0°10' | ±0°20' |
아래는 각도의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- KS B 0412 / ISO 2768-1 각도 일반공차, 등급별 ±1°~±3° 범위
- 변의 길이가 짧을수록 허용 각도 편차 확대 (예: 10mm변 ±1° vs 400mm변 ±0°10')
- 직각(90°) 미기입 모서리에도 적용, 직각도 기하공차와 별도 관리
주요 적용 분야
주로 브래킷 절곡 각도, 지그 경사면, 웨지 각도, V블록 가공, 테이퍼 가공 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
각도 일반공차에서 변의 길이가 중요한 이유는?
짧은 변에서는 각도 오차가 치수 오차로 변환될 때 그 영향이 작으므로 허용 범위가 넓습니다. 긴 변에서는 같은 각도 오차도 큰 치수 오차를 만들므로 엄격합니다.
