NPT 규격표
NPT KS Specifications — 10개 사이즈
ASME B1.20.1
이 규격은 ANSI/ASME(미국 표준) 기반입니다. 인치계 단위를 사용하며, 미국·캐나다 수입 장비 유지보수 및 북미 시장 납품에 필요한 표준입니다.
NPT(National Pipe Taper)는 ASME B1.20.1 기준 미국 표준 테이퍼 관용 나사 규격입니다. 테이퍼율 1:16(반각 1.7899°)로, 조립 시 금속 간 마찰·쐐기 효과로 기밀성을 확보합니다. 본 표는 1/16"~2" NPS(호칭 관 사이즈) 범위의 외경·TPI·유효지름을 수록합니다. 저압 유체·공압 배관·피팅·밸브 연결에 광범위하게 사용되며, 실사용 시 테프론 테이프 또는 씰런트가 필수입니다.
ANSINPT

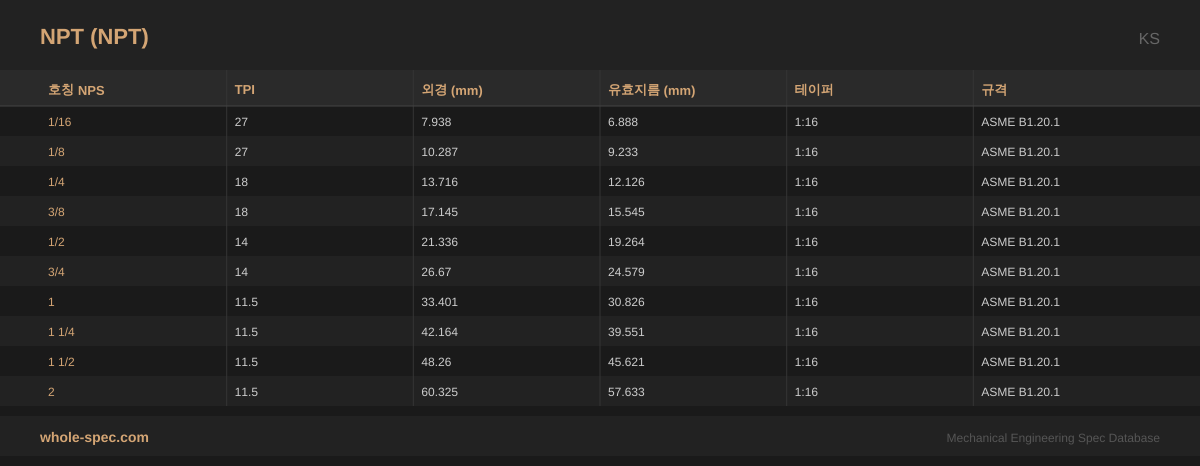

10 사이즈| 호칭 NPS | TPI | 외경 (mm) | 유효지름 (mm) | 테이퍼 | 규격 |
|---|---|---|---|---|---|
| 1/16 | 27 | 7.938 | 6.888 | 1:16 | ASME B1.20.1 |
| 1/8 | 27 | 10.287 | 9.233 | 1:16 | ASME B1.20.1 |
| 1/4 | 18 | 13.716 | 12.126 | 1:16 | ASME B1.20.1 |
| 3/8 | 18 | 17.145 | 15.545 | 1:16 | ASME B1.20.1 |
| 1/2 | 14 | 21.336 | 19.264 | 1:16 | ASME B1.20.1 |
| 3/4 | 14 | 26.67 | 24.579 | 1:16 | ASME B1.20.1 |
| 1 | 11.5 | 33.401 | 30.826 | 1:16 | ASME B1.20.1 |
| 1 1/4 | 11.5 | 42.164 | 39.551 | 1:16 | ASME B1.20.1 |
| 1 1/2 | 11.5 | 48.26 | 45.621 | 1:16 | ASME B1.20.1 |
| 2 | 11.5 | 60.325 | 57.633 | 1:16 | ASME B1.20.1 |
