채널 규격표
Channel KS Specifications — 9개 사이즈
KS D 3503JIS G 3192ASTM A36

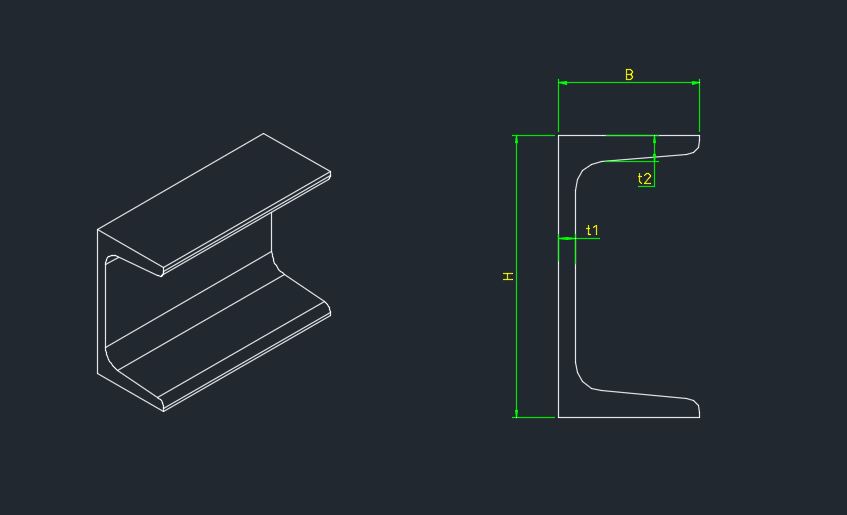

C자 또는 U자 단면의 형강으로, 보·가이드레일·구조 보강재에 사용됩니다.
실무 주의사항
- 단면이 비대칭(C/U형)이므로 하중 방향에 따른 비틀림에 주의하세요. 양 채널을 맞대어 사용하면 비틀림을 상쇄할 수 있습니다.
- 가이드레일 용도 시 플랜지 안쪽면의 직각도를 확인하세요. 직각도가 나쁘면 가이드 정밀도가 떨어집니다.
선정 가이드
C형 또는 U형 단면의 형강입니다. 보, 가이드레일, 구조 보강재에 사용됩니다. 단면이 비대칭이므로 하중 방향에 주의해야 합니다.
채널 (Channel)KS채널

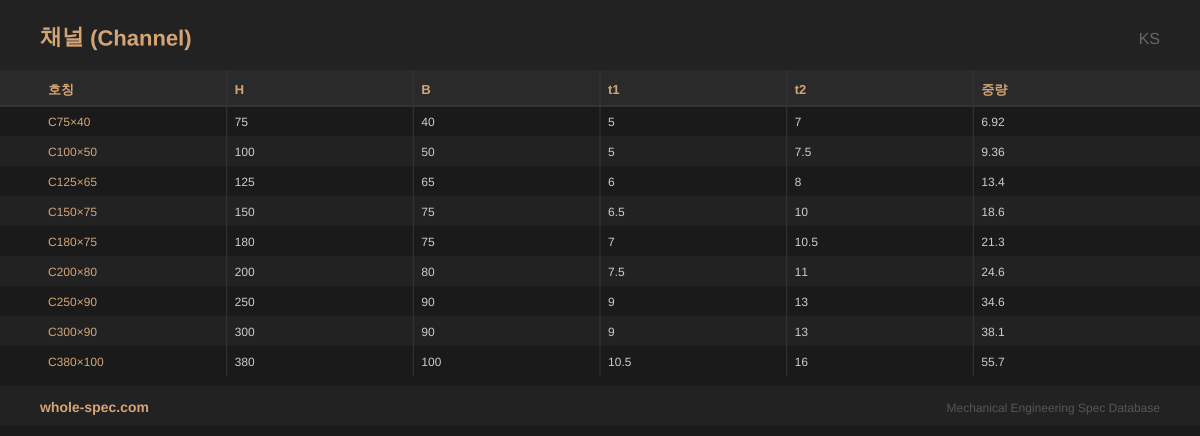

9 사이즈| 호칭 | H | B | t1 | t2 | 중량 |
|---|---|---|---|---|---|
| C75×40 | 75 | 40 | 5 | 7 | 6.92 |
| C100×50 | 100 | 50 | 5 | 7.5 | 9.36 |
| C125×65 | 125 | 65 | 6 | 8 | 13.4 |
| C150×75 | 150 | 75 | 6.5 | 10 | 18.6 |
| C180×75 | 180 | 75 | 7 | 10.5 | 21.3 |
| C200×80 | 200 | 80 | 7.5 | 11 | 24.6 |
| C250×90 | 250 | 90 | 9 | 13 | 34.6 |
| C300×90 | 300 | 90 | 9 | 13 | 38.1 |
| C380×100 | 380 | 100 | 10.5 | 16 | 55.7 |
아래는 채널의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- C형 단면(ㄷ자), 한 방향 개방으로 배관·케이블 거치에 유리
- KS D 3502 규격, 75×40~380×100mm, SS400/SM490 재질
- 단면 비대칭이므로 전단중심이 웨브 외측, 편심 하중 고려 필요
주요 적용 분야
주로 배관 서포트, 케이블 트레이 레일, 기계 베이스 프레임, 계단 측판, 간판 구조 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
채널의 크기 표기법은?
C×A×tw×tf로 표기합니다. C=높이, A=폭, tw=웨브 두께, tf=플랜지 두께. 예: C100×50×5×7.5는 높이 100mm, 폭 50mm입니다.
