AS568 규격표
AS568 Specifications — 9개 사이즈
AS568
미국 규격(AS568) 오링으로, 북미 장비에 사용됩니다. ID(내경)와 CS(선경)로 사이즈를 지정합니다.
실무 주의사항
- JIS 계열과 치수가 호환되지 않습니다. 미국산 장비 정비 시에만 사용하고, 국내 장비 신규 설계에는 JIS 계열을 사용하세요.
- 총 369종의 표준 사이즈가 있습니다. ID(내경)와 CS(선경) 2가지로 사이즈를 지정합니다.
선정 가이드
미국 장비, 항공기, 반도체 장비 등에 사용되는 인치 기반 오링 규격입니다. JIS 계열과 치수가 호환되지 않으므로, 미국산 장비 정비 시에만 사용합니다. 총 369종의 표준 사이즈가 있습니다.
KSAS568

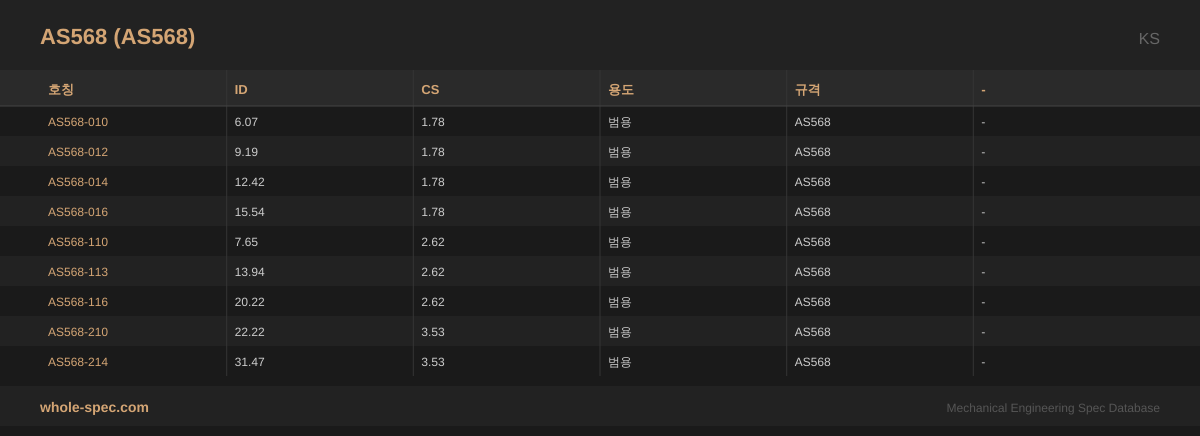

9 사이즈| 호칭 | ID | CS | 용도 | 규격 | - |
|---|---|---|---|---|---|
| AS568-010 | 6.07 | 1.78 | 범용 | AS568 | - |
| AS568-012 | 9.19 | 1.78 | 범용 | AS568 | - |
| AS568-014 | 12.42 | 1.78 | 범용 | AS568 | - |
| AS568-016 | 15.54 | 1.78 | 범용 | AS568 | - |
| AS568-110 | 7.65 | 2.62 | 범용 | AS568 | - |
| AS568-113 | 13.94 | 2.62 | 범용 | AS568 | - |
| AS568-116 | 20.22 | 2.62 | 범용 | AS568 | - |
| AS568-210 | 22.22 | 3.53 | 범용 | AS568 | - |
| AS568-214 | 31.47 | 3.53 | 범용 | AS568 | - |
주요 특징
- 미국 SAE/AS568A 번호 체계, 인치 기반 내경·선경 조합 총 369종
- 선경(CS) 1/16"~1/4" (1.78~6.99mm), 내경 범위 0.029"~26.000"
- 미국산 장비·유압기기 정비 시 필수, JIS 계열과 치수 불일치 주의
주요 적용 분야
미국산 유압장비, 항공기 유압계통, 반도체 진공 씰, 석유·가스 밸브, 방산 장비
자주 묻는 질문
AS568 오링은 JIS와 호환되나요?
호환되지 않습니다. 인치 기반과 밀리미터 기반으로 치수 체계가 완전히 다릅니다. 미국산 장비 정비 시에만 AS568을 사용하세요.
