스프링 추천기
외경과 요구 하중만 입력하면 적합한 압축 스프링 사양을 추천합니다.
※ 표준 선경(0.5~6mm) 후보 중 감김비 c=4~12, 응력 사용률 30~95% 조건을 만족하는 사양을 추천합니다. 추천 자유장·유효감김수는 가이드값으로, 실제 설치 공간에 따라 조정하세요.
용도

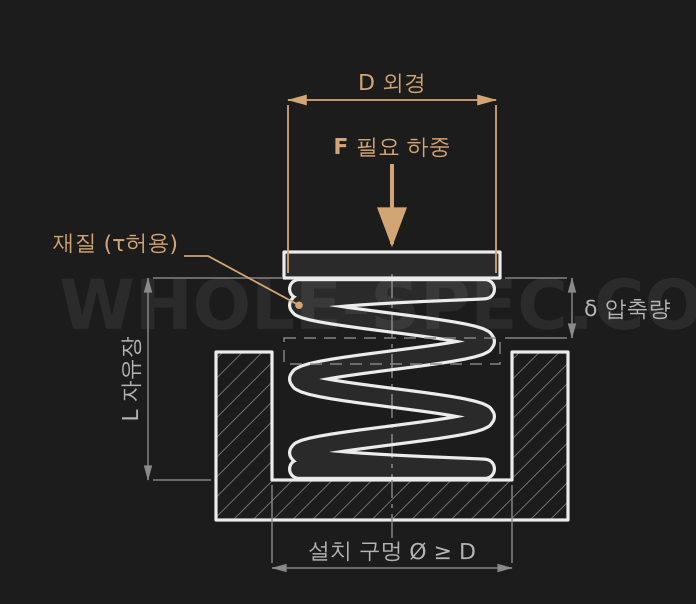

설치 공간의 외경 D와 받쳐야 할 하중만 알면, 표준 선경 후보를 훑어 적합한 압축 코일 스프링 사양을 추천합니다.
추천 방식
0.5~6mm 표준 선경 14종을 후보로 두고, 감김비 4~12와 허용 응력 조건을 만족하는 사양 중 응력 사용률이 75%에 가까운 상위 3개를 추천합니다.
핵심 공식
하중 F=Fkgf×9.81 N, Dm=D−d, c=Dm/d, Wahl 보정 K=(4c−1)/(4c−4)+0.615/c, 보정응력 τ=K·8·F·Dm/(π·d³), 스프링 상수 k=G·d⁴/(8·Dm³·n), 압축량 δ=F/k.
입력값
D는 코일 외경(mm), 요구 하중은 kgf, 재질은 허용응력(SWPB 800·SWC 700·SUS304 600 MPa)을 정합니다. G와 n은 78500MPa·8로 고정되어 자유장·감김수는 출발점 가이드값입니다.
예제 계산
D=20mm, 5kgf, 스테인리스이면 F=49.05N. 추천 1위는 d=2.0mm, Dm=18mm, c=9.0, τ≈327MPa(사용률 54%), k≈3.37 N/mm, δ≈14.6mm, L≈64mm입니다.
