등변앵글 규격표
Equal Angle KS Specifications — 14개 사이즈
KS D 3503JIS G 3192ASTM A36
두 변의 길이가 같은 L자 단면 형강입니다. 보강재·브래킷·프레임에 폭넓게 쓰입니다.
실무 주의사항
- 보강재·브래킷으로 사용 시 용접 변형에 주의하세요. 얇은 앵글은 열변형이 크므로 역변형 또는 순서 용접이 필요합니다.
- 볼트 구멍 위치는 게이지 라인(표준 구멍 간격)을 따르면 설계가 간편합니다.
선정 가이드
두 변 길이가 같은 L형 형강입니다. 보강재, 브래킷, 프레임 모서리에 사용됩니다. 용접이 쉽고 구하기 쉬우며 가격이 저렴합니다.

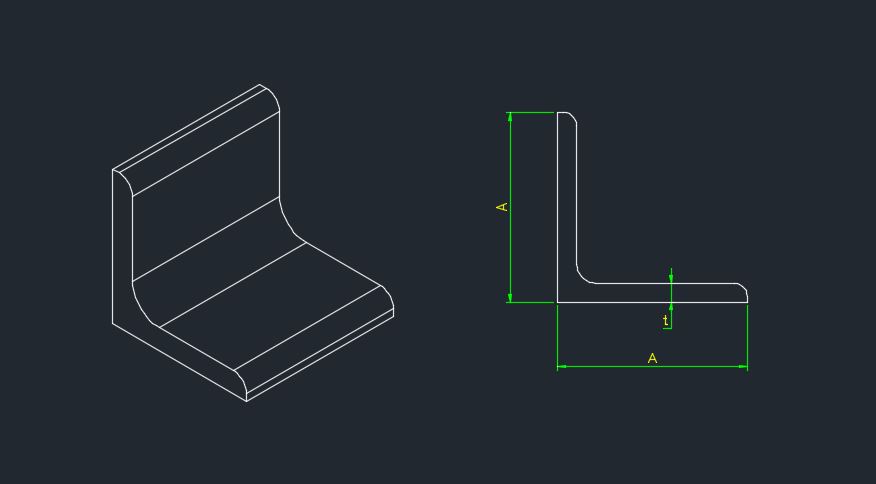

등변앵글 (Equal Angle)KS등변앵글

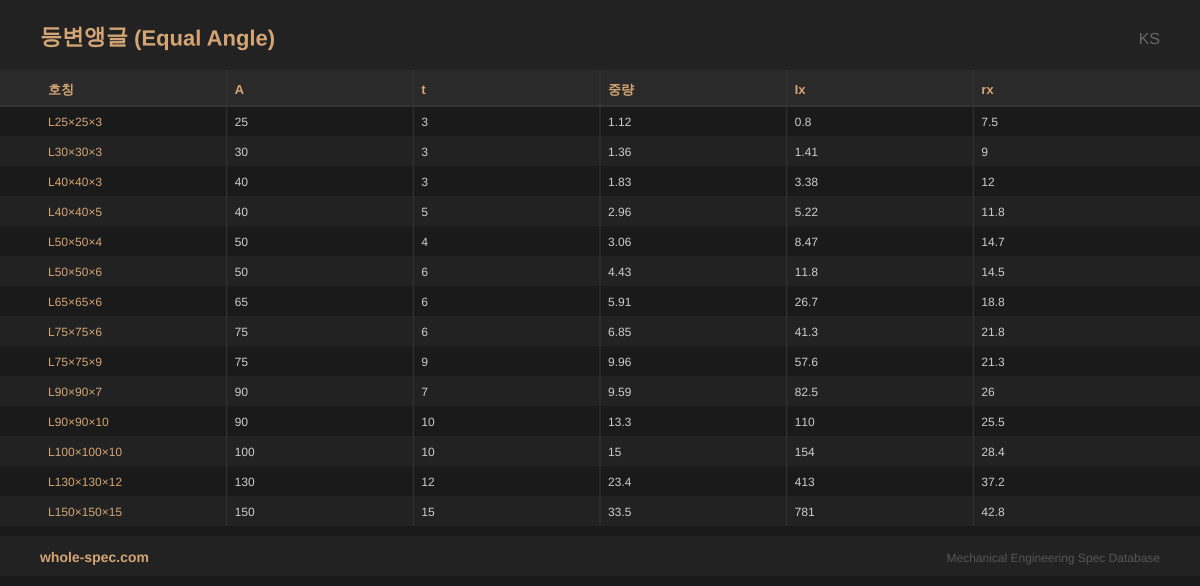

14 사이즈| 호칭 | A | t | 중량 | Ix | rx |
|---|---|---|---|---|---|
| L25×25×3 | 25 | 3 | 1.12 | 0.8 | 7.5 |
| L30×30×3 | 30 | 3 | 1.36 | 1.41 | 9 |
| L40×40×3 | 40 | 3 | 1.83 | 3.38 | 12 |
| L40×40×5 | 40 | 5 | 2.96 | 5.22 | 11.8 |
| L50×50×4 | 50 | 4 | 3.06 | 8.47 | 14.7 |
| L50×50×6 | 50 | 6 | 4.43 | 11.8 | 14.5 |
| L65×65×6 | 65 | 6 | 5.91 | 26.7 | 18.8 |
| L75×75×6 | 75 | 6 | 6.85 | 41.3 | 21.8 |
| L75×75×9 | 75 | 9 | 9.96 | 57.6 | 21.3 |
| L90×90×7 | 90 | 7 | 9.59 | 82.5 | 26 |
| L90×90×10 | 90 | 10 | 13.3 | 110 | 25.5 |
| L100×100×10 | 100 | 10 | 15 | 154 | 28.4 |
| L130×130×12 | 130 | 12 | 23.4 | 413 | 37.2 |
| L150×150×15 | 150 | 15 | 33.5 | 781 | 42.8 |
아래는 등변앵글의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 양 변 길이 동일한 L형 단면, KS D 3502 규격 25×25~200×200mm
- 양 축 대칭으로 어느 방향 설치해도 동일 성능, 가새(brace) 부재에 최적
- 용접·볼트 접합 모두 용이, 가셋 플레이트와 조합하여 트러스 구성
주요 적용 분야
주로 철골 트러스 부재, 브래킷, 프레임 보강, 선반 앵글, 설비 서포트 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
앵글의 크기 표기법은?
L×L×t로 표기합니다. L=변 길이, t=두께. 예: L50×50×6은 변 50mm, 두께 6mm입니다.
