알루미늄프로파일 규격표
Aluminum Profile KS Specifications — 11개 사이즈
-ISO 5765JIS H 4100
알루미늄 압출 프로파일(프레임)로, T슬롯 구조를 이용해 볼트·너트로 자유롭게 조립합니다. 장비 프레임·치구·클린룸에 사용됩니다.
실무 주의사항
- T슬롯 너트와 볼트로 조립하므로 용접이 불필요합니다. 설계 변경·분해·재조립이 자유롭습니다.
- 단면 크기 선정: 20mm=경하중/커버, 30~40mm=일반 장비, 45~60mm=중하중, 80mm=대형 구조물.
선정 가이드
T슬롯 구조로 볼트·너트만으로 용접 없이 자유롭게 조립·분해할 수 있는 알루미늄 프레임입니다. 설비 프레임, 지그, 클린룸 파티션 등에 사용됩니다. 단면 크기(20/30/40/45/60/80mm)는 하중과 스팬에 따라 선택합니다.

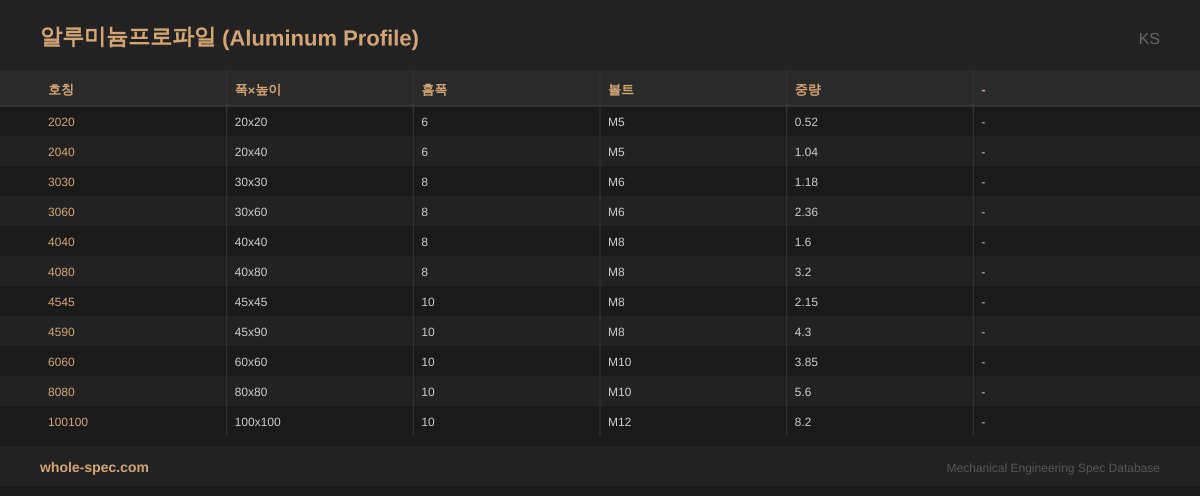

KS알루미늄프로파일
11 사이즈| 호칭 | 폭×높이 | 홈폭 | 볼트 | 중량 | - |
|---|---|---|---|---|---|
| 2020 | 20x20 | 6 | M5 | 0.52 | - |
| 2040 | 20x40 | 6 | M5 | 1.04 | - |
| 3030 | 30x30 | 8 | M6 | 1.18 | - |
| 3060 | 30x60 | 8 | M6 | 2.36 | - |
| 4040 | 40x40 | 8 | M8 | 1.6 | - |
| 4080 | 40x80 | 8 | M8 | 3.2 | - |
| 4545 | 45x45 | 10 | M8 | 2.15 | - |
| 4590 | 45x90 | 10 | M8 | 4.3 | - |
| 6060 | 60x60 | 10 | M10 | 3.85 | - |
| 8080 | 80x80 | 10 | M10 | 5.6 | - |
| 100100 | 100x100 | 10 | M12 | 8.2 | - |
아래는 알루미늄프로파일의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- A6N01S-T5/T6 압출재, T슬롯 홈으로 볼트·너트 무용접 조립
- 20~100mm 단면 계열(2020/3030/4040/4545/6060/8080/100100)
- 전용 브래킷·힌지·캐스터 등 액세서리로 모듈러 구조 구성
주요 적용 분야
주로 FA 설비 프레임, 3D 프린터 구조, 컨베이어 프레임, 클린룸 파티션, 작업대·워크스테이션 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
프로파일 단면 크기(20/30/40/45/60/80mm)는 어떻게 선택하나요?
하중과 스팬에 따라 결정합니다. 경하중 커버→20mm, 일반 장비 프레임→30~40mm, 중하중 구조→45~60mm, 대형→80mm. 메이커 카탈로그의 하중표를 참조하세요.
