볼트 토크 계산기
볼트 체결 토크, 축력, 인장응력을 계산합니다. 강도 등급별 권장 토크를 제공합니다.
볼트 규격
체결 조건
※ 계산식: T = K × d × F (K = 토크 계수). 일반적으로 K ≈ 0.2 (건조), 0.15~0.18 (윤활). 축력 F = σy × As × 이용률. 실제 체결 시 캘리브레이션된 토크렌치 사용을 권장합니다.
용도
미터 나사 볼트(M3~M30)를 강도 등급과 마찰 조건에 맞게 조일 때 필요한 체결 토크 T, 축력 F, 인장응력 σ를 한 번에 산출합니다.
핵심 공식

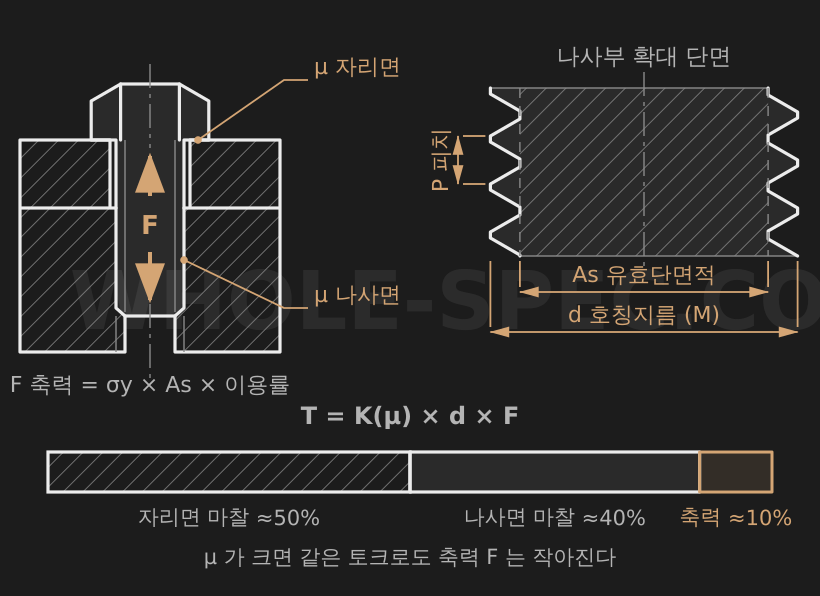

축력 F=σy×As×이용률, 토크 T=K×d×F, 인장응력 σ=F/As. 토크 계수 K=μ/0.12×0.2 (μ=0.12에서 표준 0.2).
입력값

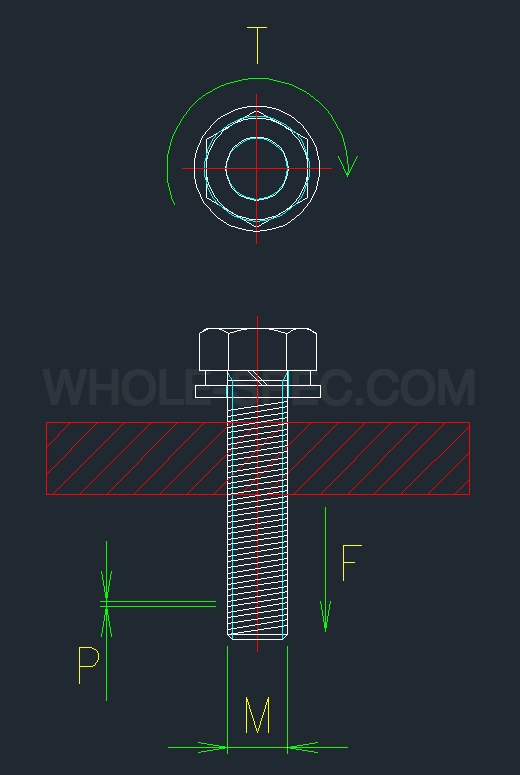

호칭 M을 고르면 P와 As가 자동 입력됩니다. 강도 등급이 σy를, 마찰 계수 μ가 K를 결정하며, 이용률은 보통 50~75%입니다.
예제 계산
M8, 8.8급, As=36.6mm², μ=0.12, 이용률 75%이면 F=17,568N, K=0.2, T≈28.1N·m, σ=480MPa(항복의 75%)로 OK입니다.
주의사항
토크 계수 K는 단순 경험식이라 VDI 2230 등 정밀식과 차이가 있고, 실제 마찰은 변동이 큽니다. 결과는 초기 추정값으로 보고 캘리브레이션된 토크렌치를 사용하세요.
