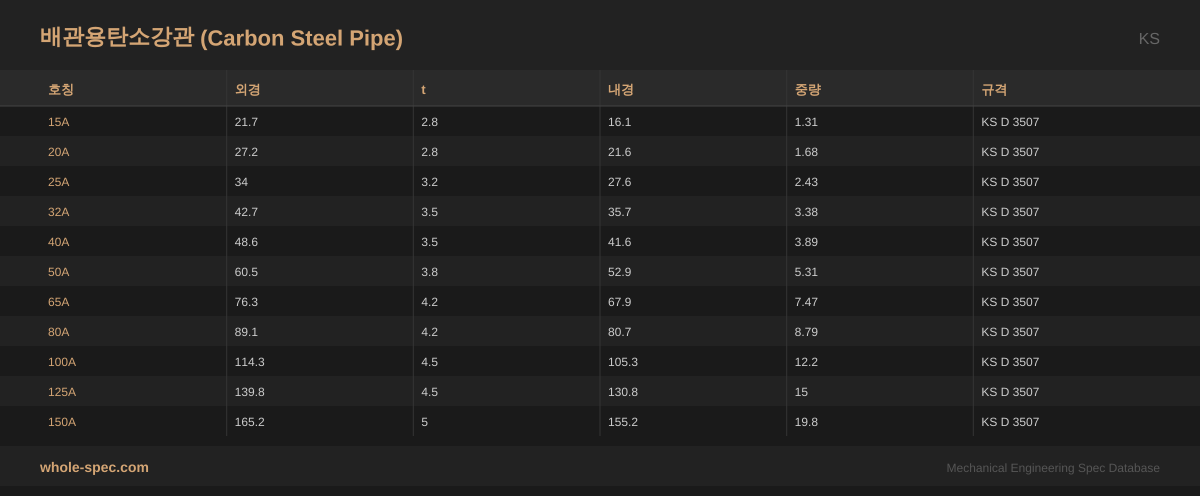

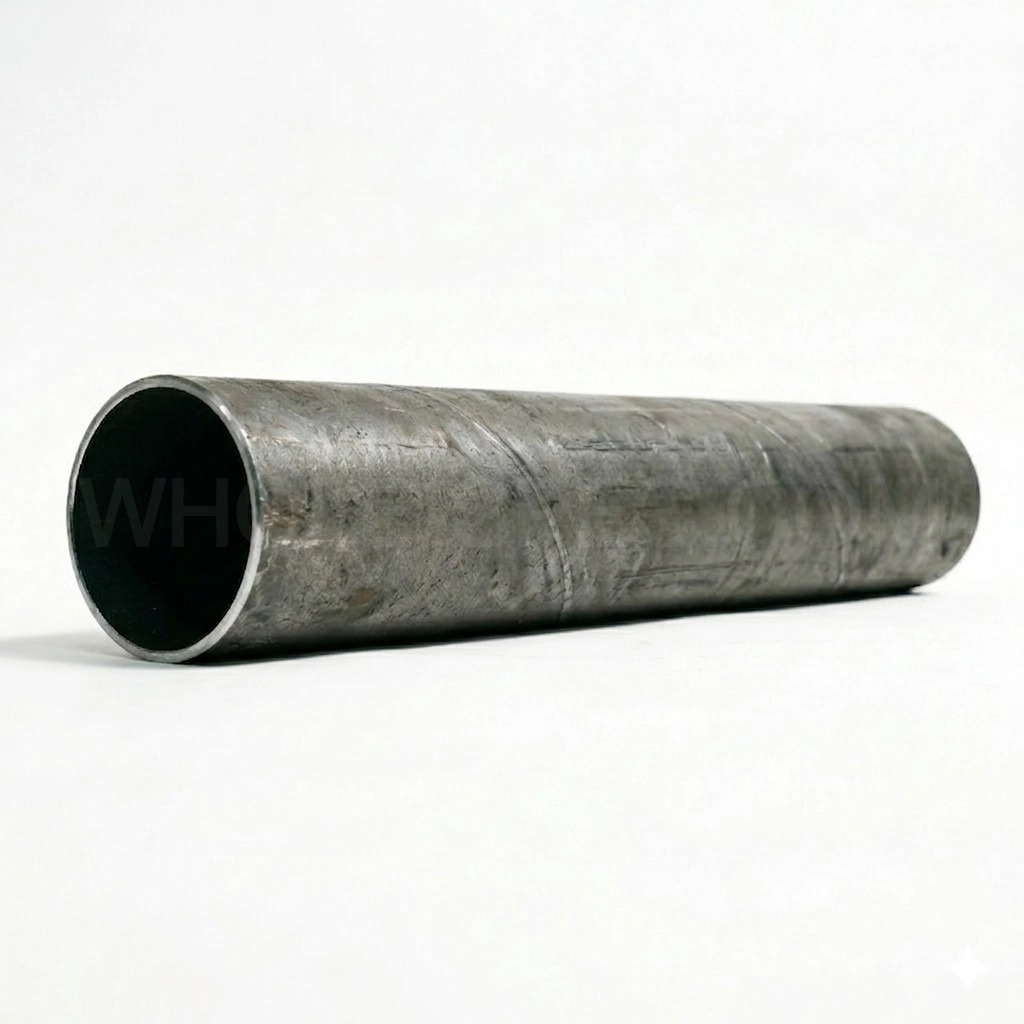

배관용탄소강관 규격표

심화 가이드

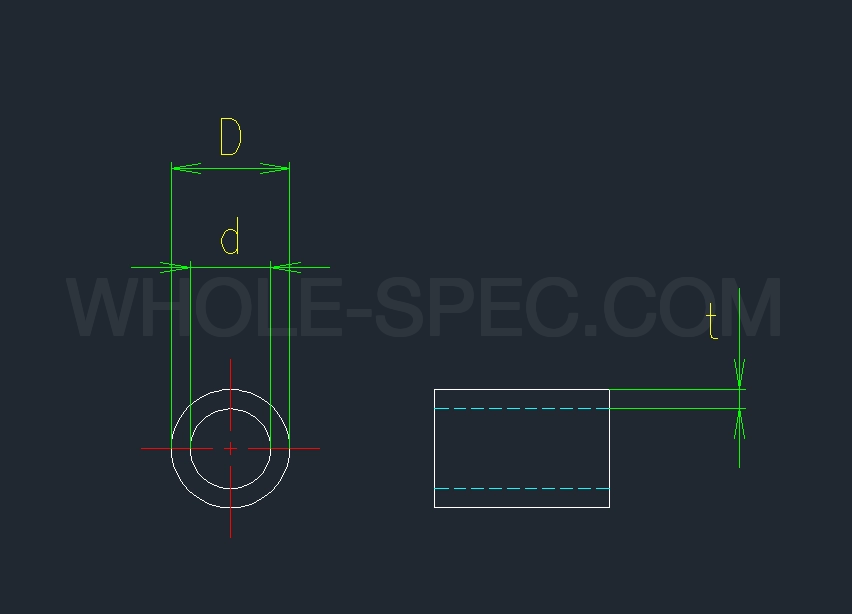

호칭경(NPS·A)은 외경도 내경도 아니다 — 가장 흔한 치수 오답

강관의 호칭경(NPS, 또는 A 표기)은 외경이나 내경의 실측값이 아니라 이름표일 뿐입니다. 예를 들어 1/2"(15A) 강관의 실제 외경은 21.3mm이고, 내경은 두께(Sch)에 따라 또 달라집니다. 핵심 원리는 같은 호칭경이면 Sch가 바뀌어도 외경은 일정하고 내경만 변한다는 것입니다 — 이래야 같은 호칭의 피팅·플랜지가 두께와 무관하게 들어맞습니다. 또 NPS 12"까지는 실제 외경이 호칭(인치)보다 크지만, 14" 이상부터는 외경 = 호칭(인치)이 됩니다. 그래서 외경이 필요할 때 호칭을 그대로 mm로 쓰면 안 되고 규격 외경표를 봐야 합니다.

SGP(KS D 3507) vs STPG(KS D 3562) — 압력 배관에 SGP를 쓰면 안 되는 이유

외경 체계가 같아 겉보기로는 구분이 안 되지만 보증 특성이 전혀 다릅니다. SGP(SPP, 배관용 탄소강관)는 약 1MPa 이하 저압의 일반 배관 — 물·공기·저압 증기 — 용으로, 인장이나 수압시험 보증 수준이 낮습니다. 반면 압력·고온 라인에는 STPG370·STPG410(압력배관용 탄소강관)을 써야 하며, 이쪽은 강도·시험이 보증됩니다. 고압 증기, 보일러, 유압처럼 압력이 걸리는 곳에 겉이 같다고 SGP를 쓰면 규격 위반이자 파열 위험입니다. 발주·시공 전에 라인 압력·온도부터 확인해 SGP/STPG를 가르세요.

흑관 vs 백관, 그리고 백관 용접 시 아연 흄(독성)·기공 주의

흑관(비도금)은 부식 때문에 실내·도장·매립 배관에, 백관(용융아연도금)은 옥외·노출·습윤 환경에 씁니다. 결정적 주의는 백관 용접입니다 — 아연 도금을 그대로 용접하면 아연이 증발해 흰 연기가 나는데, 이걸 마시면 오한·발열을 일으키는 금속흄열(metal fume fever)에 걸리고, 용접부에는 아연이 끼어들어 기공·균열이 생깁니다. 그래서 백관은 용접할 개선부의 도금을 미리 갈아내고, 충분히 환기하며, 용접 후에는 손상된 도금을 징크리치 도료로 보수해야 합니다. 가능하면 백관은 용접보다 나사·플랜지·그루브 커플링으로 잇는 게 안전합니다.

나사식 vs 용접식 연결 — 호칭별 한계와 누설 함정

소구경(대략 50A 이하)은 테이퍼 나사(PT·NPT)와 소켓으로 잇는 것이 일반적이지만, 65A 이상이거나 압력이 높으면 맞대기 용접(BW)·소켓 용접(SW)이나 플랜지로 갑니다. 나사 연결은 나사부에서 관 두께가 깎여 압력 강도가 떨어지고 진동·온도 변화로 풀려 누설이 생기기 쉽습니다. 나사 실링은 PTFE 테이프나 액상 실런트를 쓰되, 테이프는 나사 진행 방향으로 감고 과도하게 감으면 오히려 피팅을 균열시키며, 액상 실런트는 큰 구경·고온에 유리합니다. 압력·구경이 커질수록 나사보다 용접·플랜지가 정석입니다.

Sch 번호의 정체와 STD/XS/XXS, 그리고 부식여유

스케줄(Sch) 번호는 대략 1000 × P/S(P=사용압력, S=허용응력)에 기반한 두께 등급이라, 압력이 높을수록 큰 Sch가 필요합니다. 소구경에서는 Sch 40 ≈ STD, Sch 80 ≈ XS로 거의 같지만 대구경으로 가면 STD/XS와 Sch가 갈라지므로 큰 관에서는 둘을 혼용하면 안 됩니다. 같은 Sch라도 호칭경이 커지면 절대 두께가 늘어납니다. 또 설계 시에는 부식·침식으로 얇아질 분을 미리 더하는 부식여유(보통 1~3mm)를 두께에 보태고, 그 결과 Sch를 한 단계 올리는 판단을 합니다 — 표의 최소 두께만 보고 고르면 수명 중 압력 강도가 부족해질 수 있습니다.
