수지너트(나일론) 규격표
Nylon Nut Specifications — 5개 사이즈
나일론 등 수지 재질의 너트로, 절연·경량·내부식이 필요한 곳에 사용됩니다.
실무 주의사항
- 80°C 이상에서 연화되므로 고온 환경에서는 사용 불가합니다. 자외선에 장기 노출되면 열화되므로 옥외 사용 시 주의하세요.
- 체결 토크를 낮게 설정하세요. 금속 너트와 같은 토크를 가하면 나사산이 뭉개지거나 깨집니다.
선정 가이드
전기 절연, 경량화, 내부식이 필요한 곳에 사용합니다. 금속 대비 70~85% 가벼우며, 이종금속 접촉에 의한 갈바닉 부식을 방지합니다. 단, 강도가 낮으므로 체결 토크에 한계가 있고, 80°C 이상 환경에서는 연화됩니다.

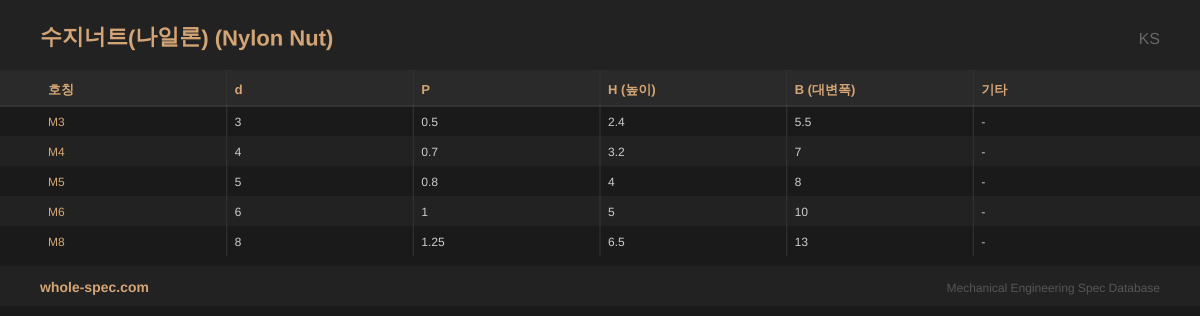

수지너트(나일론)
5 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 2.4 | 5.5 | - |
| M4 | 4 | 0.7 | 3.2 | 7 | - |
| M5 | 5 | 0.8 | 4 | 8 | - |
| M6 | 6 | 1 | 5 | 10 | - |
| M8 | 8 | 1.25 | 6.5 | 13 | - |
주요 특징
- 나일론(PA6/PA66) 사출 성형, 금속 대비 70~85% 경량
- 전기 절연성 확보, 전자기기 내부 체결 시 단락·접지 위험 제거
- 내약품성(약산·약알칼리), 비자성, 비스파크 특성
주요 적용 분야
전자기기 PCB 스페이서, LED 조명 조립, 장난감, 가구 부속, 수처리 장비 절연부
STEP 파일 다운로드
무료 3D CAD 모델(STEP AP214). 실제 규격 치수 기반이며, 무료 라이브러리 관행대로 나사산은 단순화(plain shank)했습니다.
다운로드M3.step
전체 규격 · CAD 사용법 →자주 묻는 질문
나일론 너트의 사용 온도 범위는?
-40°C~+80°C입니다. 80°C 이상에서 연화되고, -40°C 이하에서 취성이 증가합니다. 극한 환경에서는 PEEK 등 엔지니어링 플라스틱 너트를 검토하세요.
