육각구멍붙이볼트 규격표
Socket Head Cap Screw Specifications — 55개 사이즈
ISO 4762JIS B 1176DIN 912ASME B18.3

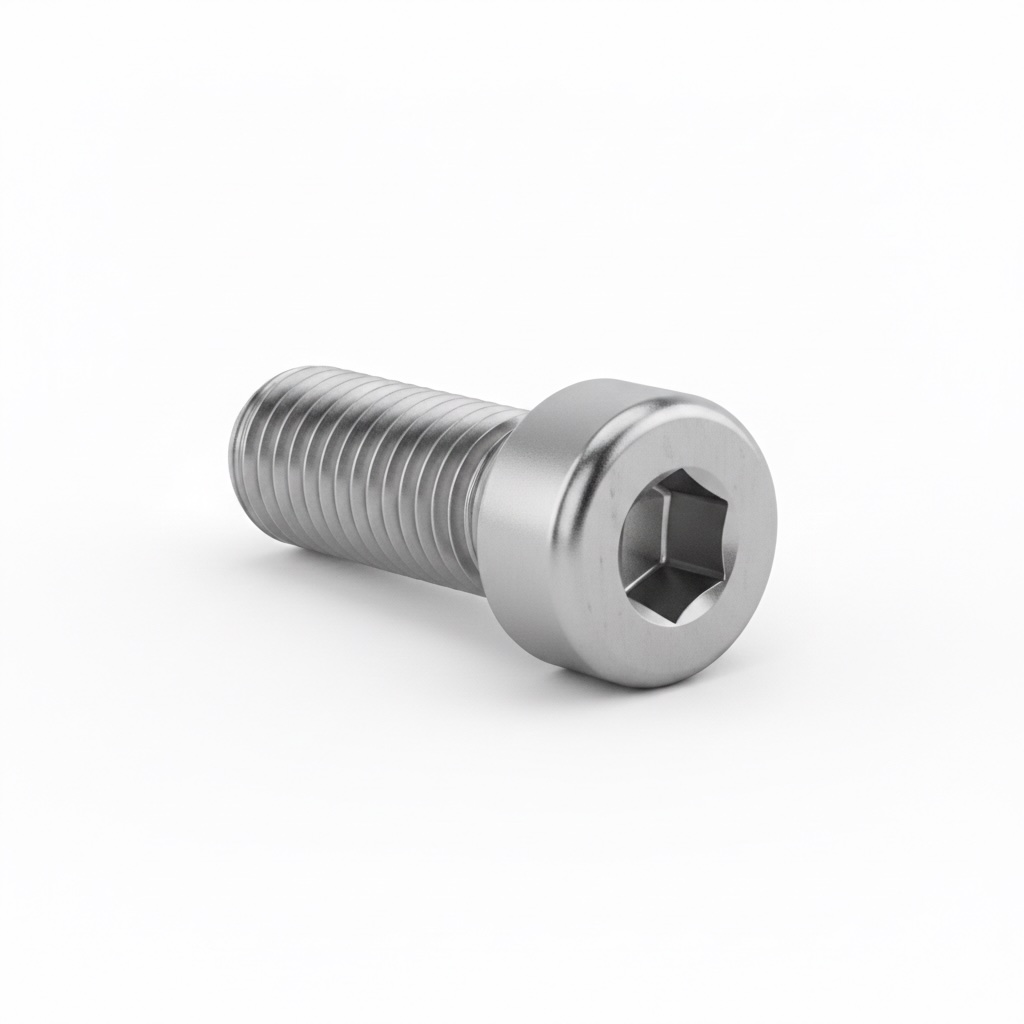

렌치볼트(소켓볼트, 캡볼트)라고도 불리며, 머리에 육각 구멍이 있어 육각렌치(Allen key)로 조입니다. 머리가 작아 공간이 제한된 곳이나 매끈한 외관이 필요한 곳에 적합합니다.
실무 주의사항
- 육각렌치 규격은 볼트 크기마다 다릅니다(M5→4mm, M6→5mm, M8→6mm, M10→8mm). 잘못된 크기의 렌치를 쓰면 소켓이 벌어져 못 쓰게 됩니다.
- 볼트를 카운터보어에 매입할 때, 공구 접근 공간(소켓 렌치 외경 + 손가락 여유)을 반드시 확인하세요. CAD에서는 되는데 현장에서 렌치가 안 들어가는 경우가 많습니다.
선정 가이드
볼트 머리가 표면 위로 돌출되면 안 되는 곳, 또는 공간이 협소해 스패너를 못 넣는 곳에 사용합니다. 육각렌치로 조이므로 소켓만큼의 공간만 있으면 됩니다. 금형, 지그, 로봇 관절 등 정밀 기계 조립의 표준입니다. 강도 10.9/12.9급이 기본이어서 같은 크기 육각볼트보다 체결력이 높습니다. 단, 렌치 소켓이 이물질로 막히면 체결이 어려우므로 옥외나 먼지가 많은 환경에서는 육각볼트가 나을 수 있습니다.

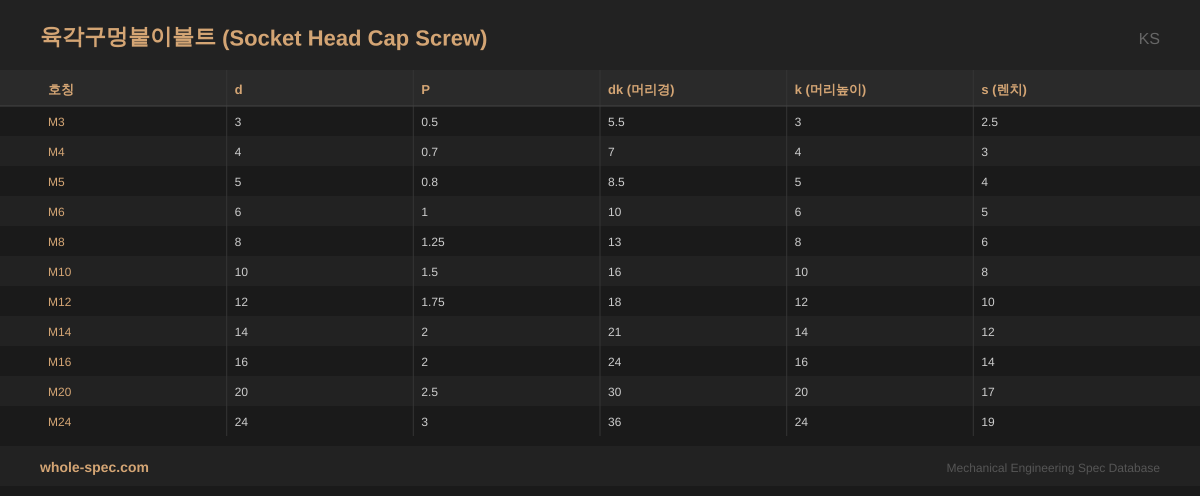

육각구멍붙이볼트 (Socket Head Cap Screw)

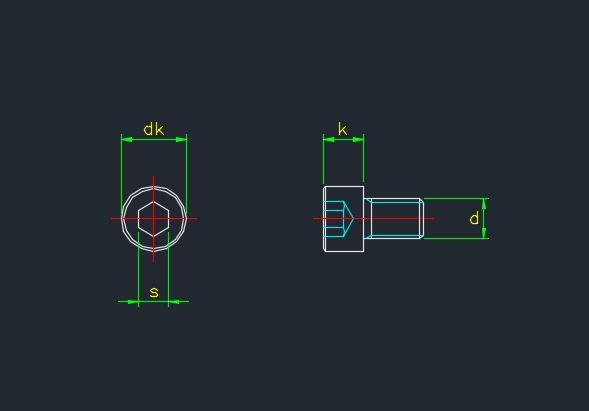

치수 도면KS육각구멍붙이볼트
11 사이즈| 호칭 | d | P | dk (머리경) | k (머리높이) | s (렌치) |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.5 | 3 | 2.5 |
| M4 | 4 | 0.7 | 7 | 4 | 3 |
| M5 | 5 | 0.8 | 8.5 | 5 | 4 |
| M6 | 6 | 1 | 10 | 6 | 5 |
| M8 | 8 | 1.25 | 13 | 8 | 6 |
| M10 | 10 | 1.5 | 16 | 10 | 8 |
| M12 | 12 | 1.75 | 18 | 12 | 10 |
| M14 | 14 | 2 | 21 | 14 | 12 |
| M16 | 16 | 2 | 24 | 16 | 14 |
| M20 | 20 | 2.5 | 30 | 20 | 17 |
| M24 | 24 | 3 | 36 | 24 | 19 |
ISO육각구멍붙이볼트
11 사이즈| 호칭 | d | P | dk (머리경) | k (머리높이) | s (렌치) |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.5 | 3 | 2.5 |
| M4 | 4 | 0.7 | 7 | 4 | 3 |
| M5 | 5 | 0.8 | 8.5 | 5 | 4 |
| M6 | 6 | 1 | 10 | 6 | 5 |
| M8 | 8 | 1.25 | 13 | 8 | 6 |
| M10 | 10 | 1.5 | 16 | 10 | 8 |
| M12 | 12 | 1.75 | 18 | 12 | 10 |
| M14 | 14 | 2 | 21 | 14 | 12 |
| M16 | 16 | 2 | 24 | 16 | 14 |
| M20 | 20 | 2.5 | 30 | 20 | 17 |
| M24 | 24 | 3 | 36 | 24 | 19 |
JIS육각구멍붙이볼트
11 사이즈| 호칭 | d | P | dk (머리경) | k (머리높이) | s (렌치) |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.5 | 3 | 2.5 |
| M4 | 4 | 0.7 | 7 | 4 | 3 |
| M5 | 5 | 0.8 | 8.5 | 5 | 4 |
| M6 | 6 | 1 | 10 | 6 | 5 |
| M8 | 8 | 1.25 | 13 | 8 | 6 |
| M10 | 10 | 1.5 | 16 | 10 | 8 |
| M12 | 12 | 1.75 | 18 | 12 | 10 |
| M14 | 14 | 2 | 21 | 14 | 12 |
| M16 | 16 | 2 | 24 | 16 | 14 |
| M20 | 20 | 2.5 | 30 | 20 | 17 |
| M24 | 24 | 3 | 36 | 24 | 19 |
DIN육각구멍붙이볼트
11 사이즈| 호칭 | d | P | dk (머리경) | k (머리높이) | s (렌치) |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.5 | 3 | 2.5 |
| M4 | 4 | 0.7 | 7 | 4 | 3 |
| M5 | 5 | 0.8 | 8.5 | 5 | 4 |
| M6 | 6 | 1 | 10 | 6 | 5 |
| M8 | 8 | 1.25 | 13 | 8 | 6 |
| M10 | 10 | 1.5 | 16 | 10 | 8 |
| M12 | 12 | 1.75 | 18 | 12 | 10 |
| M14 | 14 | 2 | 21 | 14 | 12 |
| M16 | 16 | 2 | 24 | 16 | 14 |
| M20 | 20 | 2.5 | 30 | 20 | 17 |
| M24 | 24 | 3 | 36 | 24 | 19 |
ANSI육각구멍붙이볼트
11 사이즈| 호칭 | d | P | dk (머리경) | k (머리높이) | s (렌치) |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.5 | 3 | 2.5 |
| M4 | 4 | 0.7 | 7 | 4 | 3 |
| M5 | 5 | 0.8 | 8.5 | 5 | 4 |
| M6 | 6 | 1 | 10 | 6 | 5 |
| M8 | 8 | 1.25 | 13 | 8 | 6 |
| M10 | 10 | 1.5 | 16 | 10 | 8 |
| M12 | 12 | 1.75 | 18 | 12 | 10 |
| M14 | 14 | 2 | 21 | 14 | 12 |
| M16 | 16 | 2 | 24 | 16 | 14 |
| M20 | 20 | 2.5 | 30 | 20 | 17 |
| M24 | 24 | 3 | 36 | 24 | 19 |
주요 특징
- 헥스 소켓(Allen) 구조로 볼트 머리가 표면 아래 매입 가능
- 강도등급 10.9/12.9 기본, SCM435 열처리로 고강도 확보
- KS B 1003 / ISO 4762 / DIN 912 규격, M2~M36 범위 지원
주요 적용 분야
금형 조립, CNC 지그·픽스처, 로봇 관절, 정밀기계 커버, 반도체 장비 체결
자주 묻는 질문
소켓볼트(캡볼트)의 카운터보어 치수는?
M8 소켓볼트 기준: 카운터보어 직경 ø14mm, 깊이 8.5mm(머리높이 8mm + 여유 0.5mm). 사이즈별 치수는 카운터보어 규격표를 참조하세요.
강도 10.9와 12.9의 차이는?
10.9급: 인장강도 1040MPa, 항복강도 940MPa. 12.9급: 인장강도 1220MPa, 항복강도 1100MPa. 12.9급은 최고 강도지만 수소취성 감수성이 높으므로 환경 선택에 주의하세요.
