십자구멍붙이둥근머리나사 규격표
Pan Head Screw Specifications — 15개 사이즈
KS B 1023ISO 7380JIS B 1101
둥근 머리에 십자(+) 홈이 있어 드라이버로 조이는 소형 나사입니다. 가전제품, 전자기기 조립에 폭넓게 쓰입니다.
실무 주의사항
- 드라이버 번호를 정확히 매칭하세요. M3→#1, M4~M5→#2, M6→#3. 번호가 맞지 않으면 캠아웃(밀림)으로 십자홈이 뭉개집니다.
- 전동 드라이버 사용 시 토크 설정을 낮게 하세요. 과토크 시 머리가 뜯기거나 플라스틱 보스가 파손됩니다.
선정 가이드
가전, 전자기기, 플라스틱 하우징 등 소형 경량 체결에 사용합니다. 드라이버로 빠르게 작업할 수 있어 대량 조립 라인에 적합합니다. M2~M6 범위가 주력이며, 큰 토크가 필요한 곳에는 부적합합니다. 캠아웃(드라이버 밀림)이 발생하기 쉬우므로 정확한 드라이버 번호(#1/#2/#3) 매칭이 중요합니다.

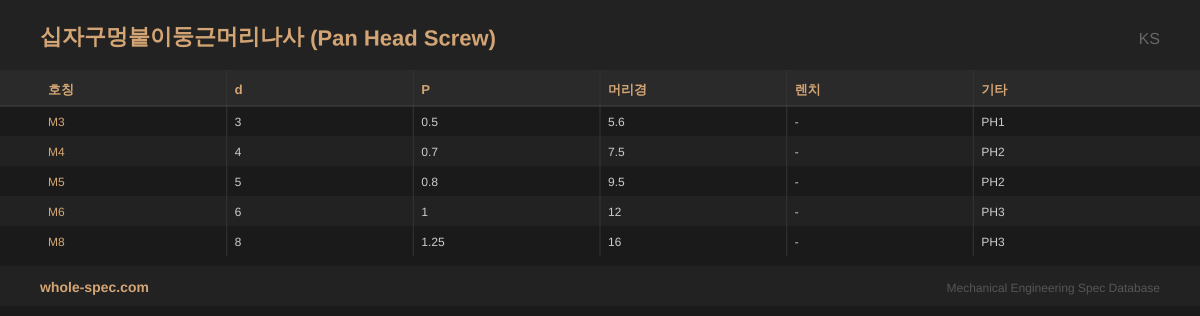

십자구멍붙이둥근머리나사 (Pan Head Screw)KS십자구멍붙이둥근머리나사
5 사이즈| 호칭 | d | P | 머리경 | 렌치 | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.6 | - | PH1 |
| M4 | 4 | 0.7 | 7.5 | - | PH2 |
| M5 | 5 | 0.8 | 9.5 | - | PH2 |
| M6 | 6 | 1 | 12 | - | PH3 |
| M8 | 8 | 1.25 | 16 | - | PH3 |
ISO십자구멍붙이둥근머리나사
5 사이즈| 호칭 | d | P | 머리경 | 렌치 | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.6 | - | PH1 |
| M4 | 4 | 0.7 | 7.5 | - | PH2 |
| M5 | 5 | 0.8 | 9.5 | - | PH2 |
| M6 | 6 | 1 | 12 | - | PH3 |
| M8 | 8 | 1.25 | 16 | - | PH3 |
JIS십자구멍붙이둥근머리나사
5 사이즈| 호칭 | d | P | 머리경 | 렌치 | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.6 | - | PH1 |
| M4 | 4 | 0.7 | 7.5 | - | PH2 |
| M5 | 5 | 0.8 | 9.5 | - | PH2 |
| M6 | 6 | 1 | 12 | - | PH3 |
| M8 | 8 | 1.25 | 16 | - | PH3 |
주요 특징
- 돔형(팬헤드) 머리로 체결 부위가 돌출되어 시각적 식별 용이
- Phillips #1~#3 드라이버 호환, 소형 M2~M8 경량 체결에 최적
- KS B 1023 / ISO 7045 규격, 아연도금·니켈도금·흑색산화 표면처리
주요 적용 분야
가전 내부 조립, PCB 고정, 플라스틱 하우징, 계기판, 소형 전자기기
자주 묻는 질문
십자(Phillips) 드라이버 번호는 어떻게 선택하나요?
M2~M3→#1, M3.5~M5→#2, M6~M8→#3입니다. 번호가 안 맞으면 캠아웃(밀림)이 발생하여 십자홈이 뭉개집니다.
포지드라이브(Pozidriv)와 필립스(Phillips)의 차이는?
Pozidriv(PZ)는 추가 십자 홈이 있어 캠아웃이 적습니다. 유럽 제품에 많으며, Phillips 드라이버로 PZ를 돌리면 홈이 손상됩니다.
