평행키 규격표
Parallel Key KS Specifications — 12개 사이즈
KS B 1311ISO 2491JIS B 1301DIN 6885
축과 보스(허브) 사이에 삽입하여 토크를 전달하는 직사각형 단면의 키입니다. 가장 보편적인 축-허브 체결 방식입니다.
실무 주의사항
- 키 길이는 허브 길이의 1.0~1.5배로 선정합니다. 너무 짧으면 면압 과다로 키가 변형되고, 너무 길면 응력 집중이 발생합니다.
- 키홈 모서리에 반드시 R 또는 C(모따기)를 지정하세요. 날카로운 모서리는 응력 집중 → 축 피로 파손의 원인이 됩니다.
선정 가이드
축과 허브 사이에서 토크를 전달하는 가장 보편적인 방법입니다. 축 지름에 따라 키 단면(b×h)이 KS/ISO 규격으로 결정됩니다. 키 길이는 허브 길이의 1.0~1.5배로 선정합니다. A형(양 끝 둥근), B형(양 끝 각진), C형(한 끝 둥근) 중 키홈 가공 방식에 맞춰 선택하세요.

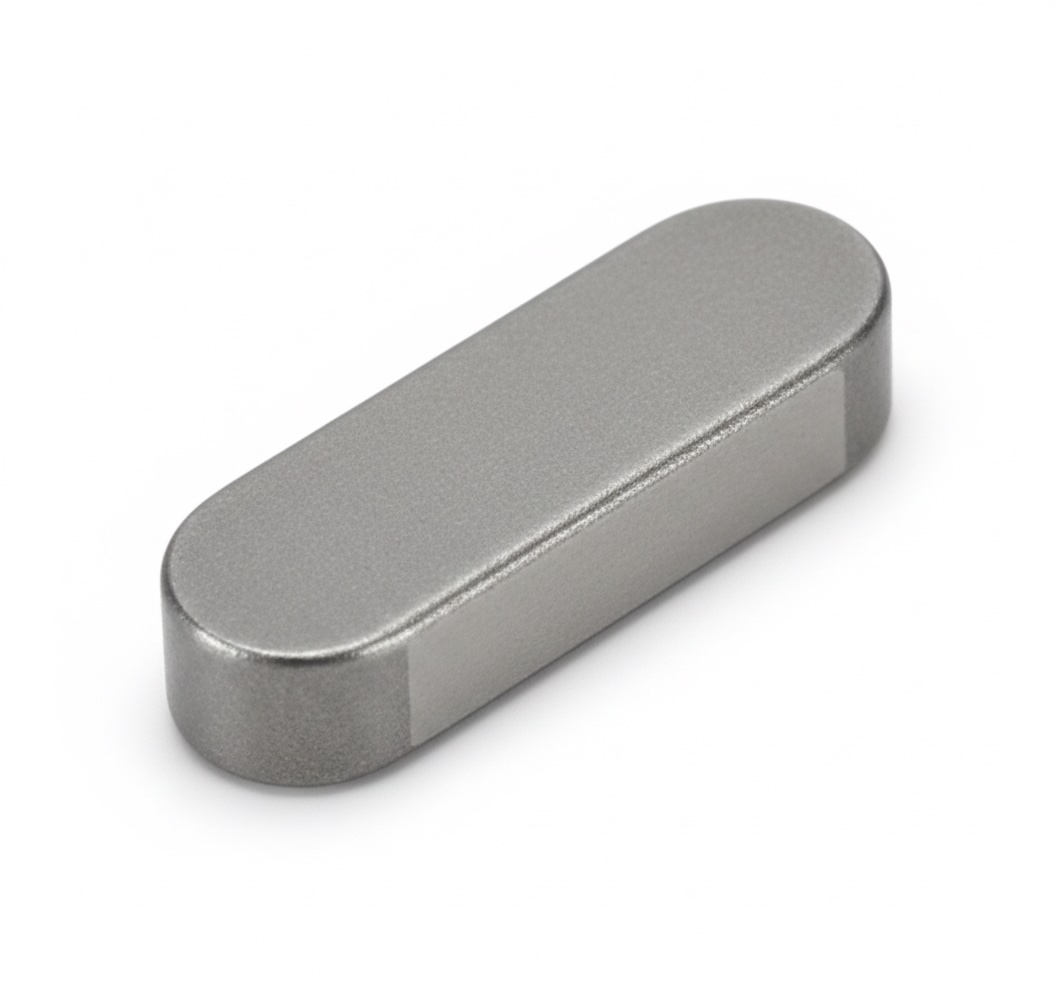

평행키 (Parallel Key)KS평행키

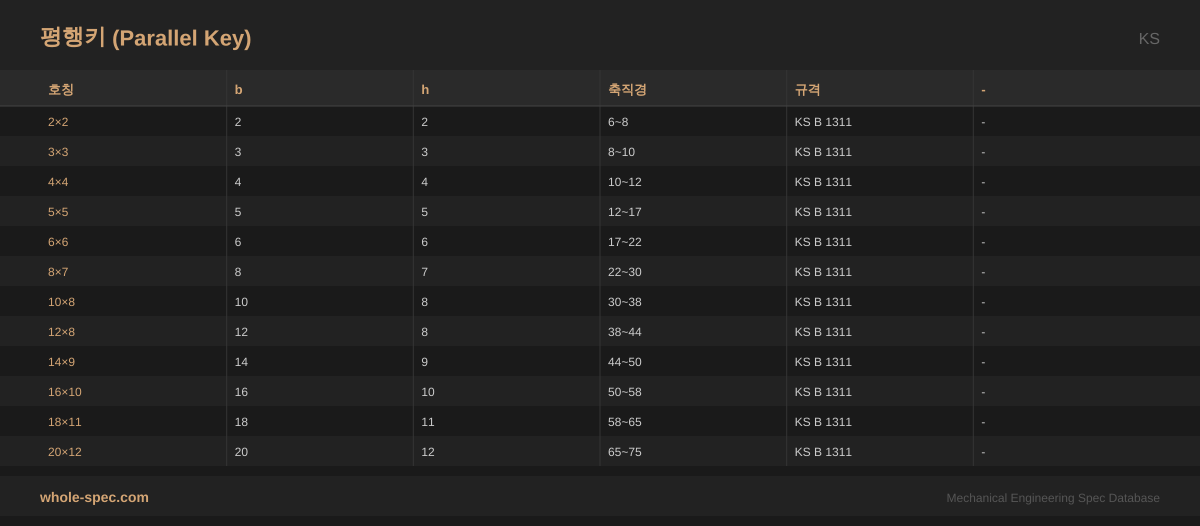

12 사이즈| 호칭 | b | h | 축직경 | 규격 | - |
|---|---|---|---|---|---|
| 2×2 | 2 | 2 | 6~8 | KS B 1311 | - |
| 3×3 | 3 | 3 | 8~10 | KS B 1311 | - |
| 4×4 | 4 | 4 | 10~12 | KS B 1311 | - |
| 5×5 | 5 | 5 | 12~17 | KS B 1311 | - |
| 6×6 | 6 | 6 | 17~22 | KS B 1311 | - |
| 8×7 | 8 | 7 | 22~30 | KS B 1311 | - |
| 10×8 | 10 | 8 | 30~38 | KS B 1311 | - |
| 12×8 | 12 | 8 | 38~44 | KS B 1311 | - |
| 14×9 | 14 | 9 | 44~50 | KS B 1311 | - |
| 16×10 | 16 | 10 | 50~58 | KS B 1311 | - |
| 18×11 | 18 | 11 | 58~65 | KS B 1311 | - |
| 20×12 | 20 | 12 | 65~75 | KS B 1311 | - |
아래는 평행키의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 직사각 단면(b×h), KS B 1311 / ISO 2491 규격, 축 직경별 키 치수 결정
- 양 끝 둥근형(A형)/양 끝 각진형(B형)/한 끝 둥근형(C형) 선택
- S45C 또는 SUS304 재질, 축과 허브 키홈에 측면 끼움으로 토크 전달
주요 적용 분야
주로 모터-감속기 축 연결, 풀리·스프로킷 고정, 펌프 임펠러, 팬 허브, 커플링 축 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
키 단면 크기(b×h)는 어떻게 결정하나요?
축 지름에 따라 KS B 1311 / ISO 2491 규격으로 결정됩니다. 예: 축 ø25→키 b8×h7, 축 ø40→키 b12×h8. 규격표를 참조하세요.
