끼워맞춤 계산기
구멍·축 공차를 조합하여 끼워맞춤 결과(틈새/죔새)를 계산합니다.
추천 조합 빠른 선택
기준 치수 및 공차역 기호
※ ISO 286 (KS B 0401) 기반. 공차역 = 구멍 (대문자) + 축 (소문자). 틈새맞춤: 구멍>축, 억지맞춤: 축>구멍. 실무 적용 시 표면거칠기·열팽창·조립 방법을 함께 고려하세요.
용도
ISO 286(KS B 0401) 공차역 기호로 지정한 구멍과 축이 실제로 어떻게 결합하는지 계산합니다. 틈새맞춤·중간맞춤·억지맞춤 분류와 최대·최소 틈새/죔새를 알려 줍니다.
입력값
기준 치수 D(mm, 1~500), 구멍 기호(대문자), 축 기호(소문자) 세 가지만 넣으면 됩니다. 알파벳은 기초편차 위치를, 숫자는 IT 등급을 뜻합니다.
핵심 공식
IT 표와 기초편차 표에서 값을 찾아 한계 치수를 만듭니다. 최대 틈새=ES(구멍)−ei(축), 최소 틈새=EI(구멍)−es(축)으로 결합을 판정합니다.
예제 계산

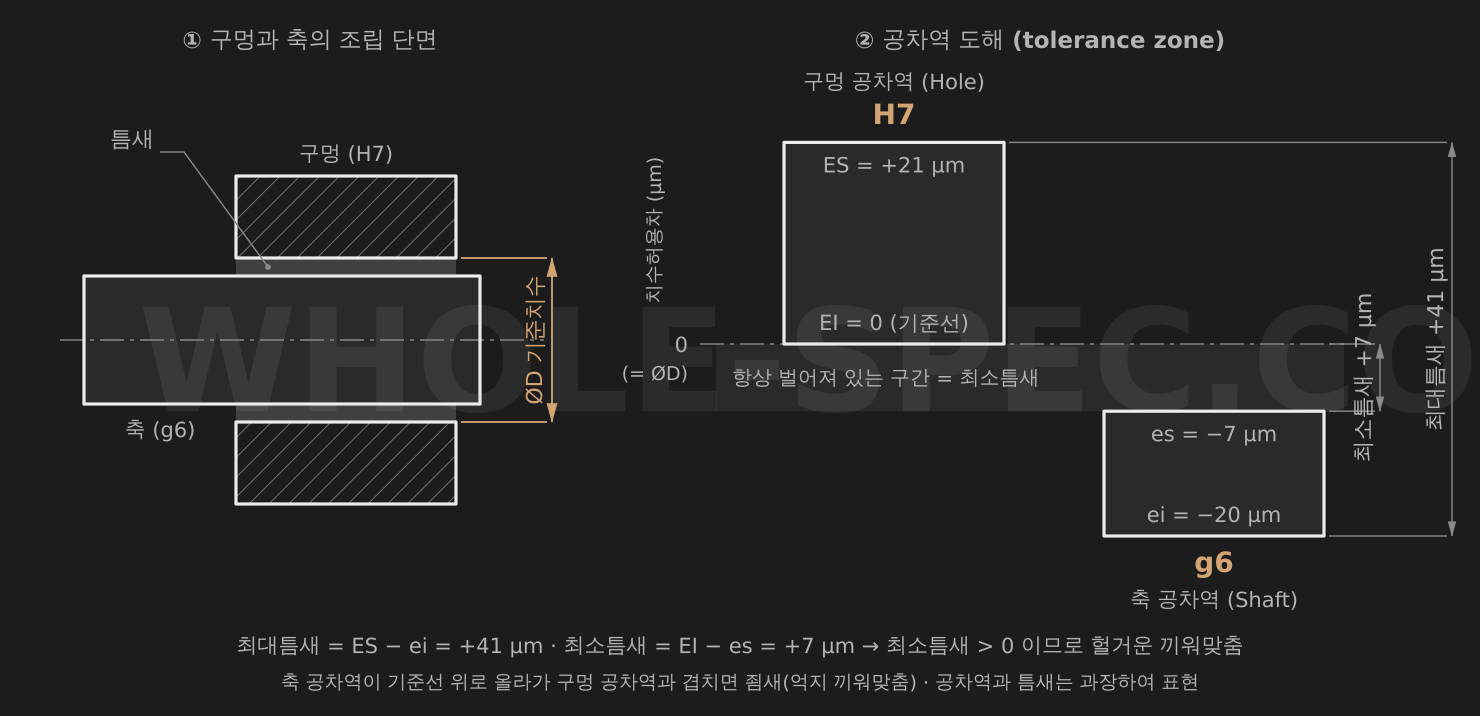

ø30 H7/g6: 30mm는 18~30 구간이라 IT7=21μm, IT6=13μm. 구멍 ø30.000~30.021, 축 ø29.980~29.993. 최대 틈새 41μm, 최소 틈새 7μm — 틈새맞춤.
주의사항
계산값은 상온 기준의 기하 치수일 뿐입니다. 표면거칠기·열팽창·압입 방법·재질 항복에 따라 달라지며, 억지맞춤은 별도 압입력·응력 검토가 필요합니다. 기준 치수 구간이 바뀌면 결과도 달라지니 D를 정확히 입력하세요.
