부등변앵글 규격표
Unequal Angle Specifications — 8개 사이즈
KS D 3503JIS G 3192
두 변의 길이가 다른 L자 단면 형강입니다. 비대칭 보강이나 특수 구조에 사용됩니다.
실무 주의사항
- 긴 변을 하중 방향에 배치하면 강도가 효율적입니다. 비대칭 보강이나 특수 구조에 적합합니다.
- 등변앵글 대비 재고가 적을 수 있으므로 납기를 미리 확인하세요.
선정 가이드
두 변 길이가 다른 L형 형강입니다. 비대칭 보강이나 특수 구조에 사용됩니다. 긴 변을 하중 방향에 배치하면 효율적입니다.

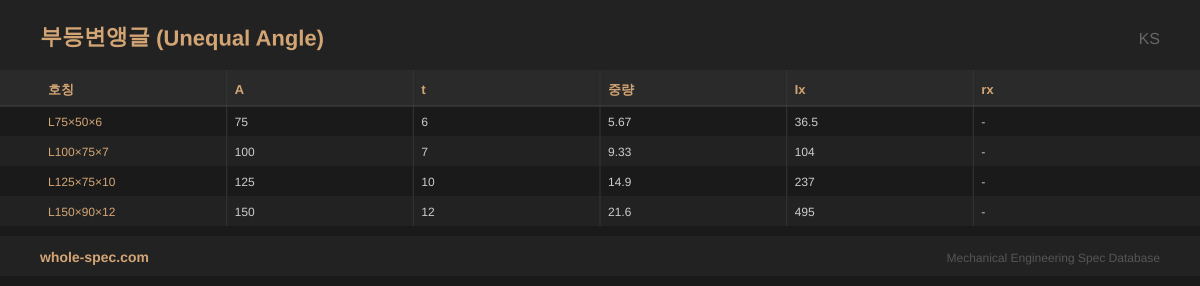

KS부등변앵글
4 사이즈| 호칭 | A | t | 중량 | Ix | rx |
|---|---|---|---|---|---|
| L75×50×6 | 75 | 6 | 5.67 | 36.5 | - |
| L100×75×7 | 100 | 7 | 9.33 | 104 | - |
| L125×75×10 | 125 | 10 | 14.9 | 237 | - |
| L150×90×12 | 150 | 12 | 21.6 | 495 | - |
JIS부등변앵글
4 사이즈| 호칭 | A | t | 중량 | Ix | rx |
|---|---|---|---|---|---|
| L75×50×6 | 75 | 6 | 5.67 | 36.5 | - |
| L100×75×7 | 100 | 7 | 9.33 | 104 | - |
| L125×75×10 | 125 | 10 | 14.9 | 237 | - |
| L150×90×12 | 150 | 12 | 21.6 | 495 | - |
주요 특징
- 양 변 길이가 다른 L형 단면, 장변 방향으로 높은 단면성능 발휘
- KS D 3502 규격, 예시 75×50~150×90mm, 비대칭 하중 부재에 적합
- 장변을 플랜지면에 볼트 체결하면 단변이 보강 리브 역할
주요 적용 분야
선박 프레임 리브, 계단 스트링거, 프레스 프레임 보강, 차량 섀시, 크레인 붐 부재
자주 묻는 질문
부등변앵글은 어떤 상황에서 사용하나요?
비대칭 보강이 필요한 곳에 사용합니다. 예: 기둥에 한쪽만 보강이 필요한 경우, 긴 변을 하중 방향으로 배치합니다.
