그루브용접 규격표
Groove Weld KS Specifications — 4개 사이즈
KS B 0052
모재를 개선(그루브) 가공한 후 채워 넣는 맞대기 용접 기호입니다. V형·U형·J형 등 다양한 형태가 있습니다.
실무 주의사항
- 완전 용입이 필요한 강도 부재에 사용합니다. 개선 가공(V, U, J형 등)이 필요하므로 가공비가 필릿 용접보다 높습니다.
KS그루브용접

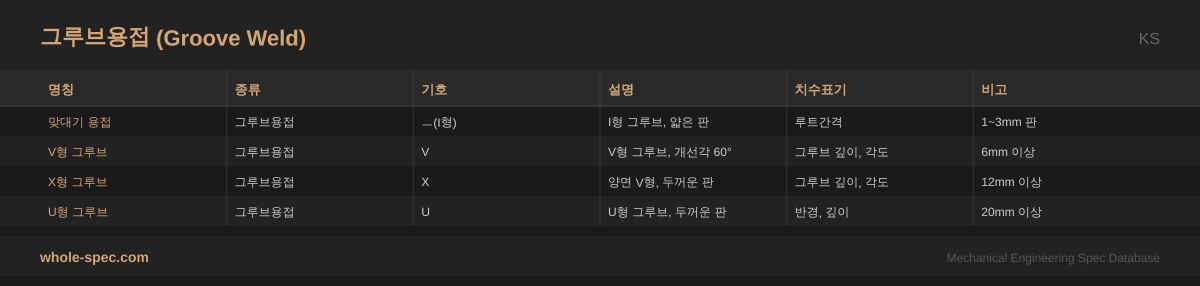

4 사이즈| 명칭 | 종류 | 기호 | 설명 | 치수표기 | 비고 |
|---|---|---|---|---|---|
| 맞대기 용접 | 그루브용접 | ㅡ(I형) | I형 그루브, 얇은 판 | 루트간격 | 1~3mm 판 |
| V형 그루브 | 그루브용접 | V | V형 그루브, 개선각 60° | 그루브 깊이, 각도 | 6mm 이상 |
| X형 그루브 | 그루브용접 | X | 양면 V형, 두꺼운 판 | 그루브 깊이, 각도 | 12mm 이상 |
| U형 그루브 | 그루브용접 | U | U형 그루브, 두꺼운 판 | 반경, 깊이 | 20mm 이상 |
아래는 그루브용접의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- I형·V형·U형·J형·X형 개선(groove) 형태별 용접 단면 기호 구분
- AWS A2.4 / ISO 2553 기호 체계, 개선각도·루트갭·루트페이스 기입
- 완전 용입(CJP) 또는 부분 용입(PJP) 지정, 구조 강도 계산과 직결
주요 적용 분야
주로 압력용기 종·횡이음, 교량 거더 맞대기, 건축 철골 기둥-보 접합, 선박 선체판, 배관 원주 용접 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
V형 그루브와 U형 그루브의 차이는?
V형은 가공이 간단하지만 용접량(용착금속)이 많습니다. U형은 가공비가 높지만 용접량이 적어 변형이 적습니다. 두꺼운 판(25mm+)에서는 U형이 유리합니다.
