선형치수 규격표
Linear Dimensions KS Specifications — 7개 사이즈
KS B 0412
ISO 2768-1에 따른 일반 선형치수(길이·폭·높이)의 허용 공차표입니다. 도면에 개별 공차가 없을 때 적용됩니다.
실무 주의사항
- 도면에 일반공차 등급을 반드시 표기하세요. 미표기 시 가공업체마다 다른 기준을 적용합니다.
- m(중급)이 일반 기계 가공의 표준입니다. f(정급)는 정밀 부품, c(조급)는 주물·판금에 적합합니다.
KS선형치수

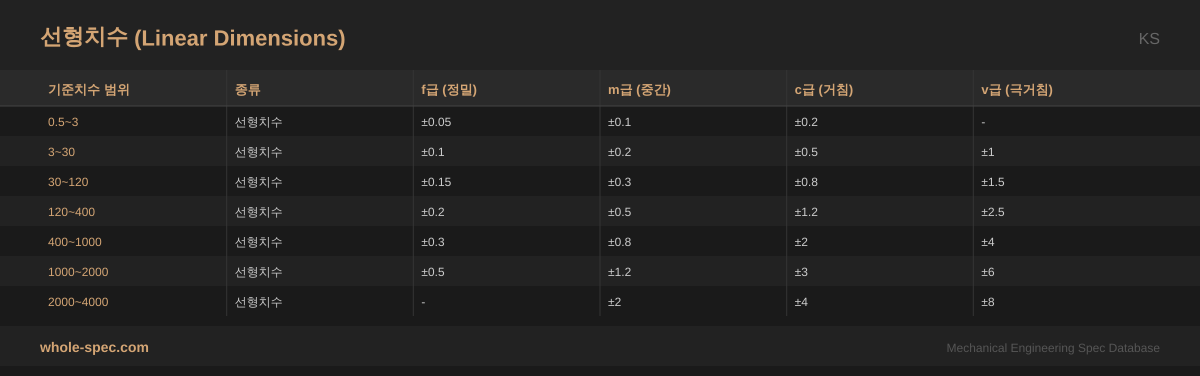

7 사이즈| 기준치수 범위 | 종류 | f급 (정밀) | m급 (중간) | c급 (거침) | v급 (극거침) |
|---|---|---|---|---|---|
| 0.5~3 | 선형치수 | ±0.05 | ±0.1 | ±0.2 | - |
| 3~30 | 선형치수 | ±0.1 | ±0.2 | ±0.5 | ±1 |
| 30~120 | 선형치수 | ±0.15 | ±0.3 | ±0.8 | ±1.5 |
| 120~400 | 선형치수 | ±0.2 | ±0.5 | ±1.2 | ±2.5 |
| 400~1000 | 선형치수 | ±0.3 | ±0.8 | ±2 | ±4 |
| 1000~2000 | 선형치수 | ±0.5 | ±1.2 | ±3 | ±6 |
| 2000~4000 | 선형치수 | - | ±2 | ±4 | ±8 |
아래는 선형치수의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- KS B 0412 / ISO 2768-1, 등급 f(정밀)·m(중간)·c(거친)·v(매우거친) 4단계
- 도면에 개별 공차 미기입 치수에 일괄 적용, 도면 주서에 등급 명시
- 0.5~4000mm 호칭치수 범위별 허용편차 표, 등급별 편차 2~3배 차이
주요 적용 분야
주로 일반 가공 부품 치수, 용접 구조물, 주물 후가공, 판금 절곡, 비기능면 가공 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
일반공차 f, m, c, v의 차이는?
f(정급)→정밀 기계 가공, m(중급)→일반 기계 가공(표준), c(조급)→주물·판금, v(극조급)→거친 작업. 미지정 시 m이 적용됩니다.
