일반강판(SPCC) 규격표
General Steel (SPCC) KS Specifications — 13개 사이즈
KS D 3512
일반 냉연강판(SPCC)의 최소 절곡 반경(R)과 최소 절곡 높이(L)입니다. 판금 절곡 설계 시 균열 방지를 위해 최소값 이상으로 설계해야 합니다.
실무 주의사항
- 최소 내측 R = 0~0.5t (t: 판두께). 0t 절곡도 가능하나 판두께 1.6mm 이상에서는 미세 크랙 위험이 있습니다.
- 압연 방향과 직각으로 절곡하면 R을 줄일 수 있습니다. 직각 방향이 연성이 더 좋습니다.

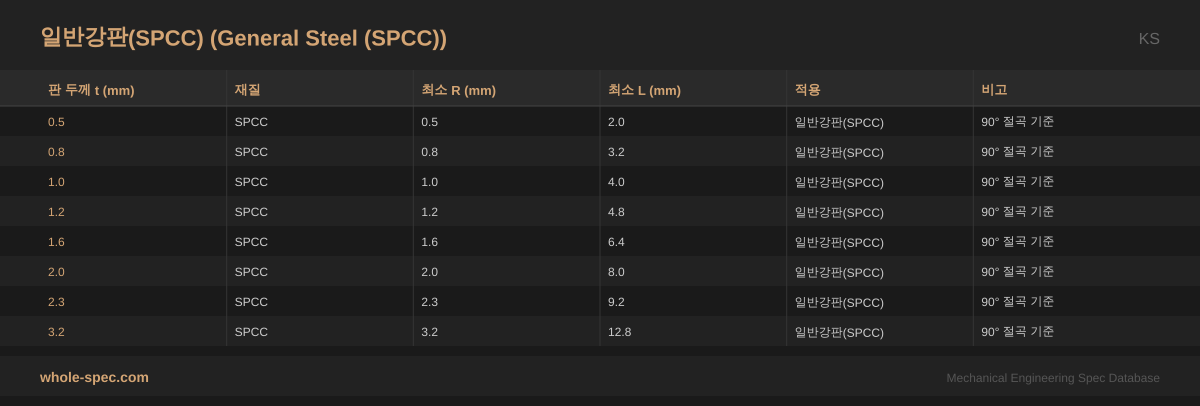

KS일반강판(SPCC)
13 사이즈| 판 두께 t (mm) | 재질 | 최소 R (mm) | 최소 L (mm) | 적용 | 비고 |
|---|---|---|---|---|---|
| 0.3 | SPCC | 0.3 | 1.2 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 0.4 | SPCC | 0.4 | 1.6 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 0.5 | SPCC | 0.5 | 2.0 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 0.6 | SPCC | 0.6 | 2.4 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 0.8 | SPCC | 0.8 | 3.2 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 1.0 | SPCC | 1.0 | 4.0 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 1.2 | SPCC | 1.2 | 4.8 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 1.4 | SPCC | 1.4 | 5.6 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 1.6 | SPCC | 1.6 | 6.4 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 2.0 | SPCC | 2.0 | 8.0 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 2.3 | SPCC | 2.3 | 9.2 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 2.6 | SPCC | 2.6 | 10.4 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
| 3.2 | SPCC | 3.2 | 12.8 | 일반강판(SPCC) | 90° 절곡, 냉연 연강 |
주요 특징
- 냉연강판 SPCC 기준, 판두께(t) 대비 최소 내측 곡률반경(R) 규격표
- t0.5~3.0mm 범위, 압연 방향(종/횡)에 따라 최소 R 값 상이
- 횡방향(압연 직각) 절곡 시 R ≥ 0.8t, 종방향 시 R ≥ 1.0t 일반 기준
주요 적용 분야
가전 판금 케이스, 사무가구, 전기 배전함, 건축 내장재, 일반 기계 커버
자주 묻는 질문
SPCC의 최소 절곡 R은?
t1.0 기준 최소 R = 0~0.5mm (0t~0.5t). 다만 0t 절곡(날카로운 모서리)은 판두께 1.2mm 이상에서 미세 크랙 위험이 있으므로, 안전을 위해 R ≥ 0.5t를 권장합니다.
