깊은홈볼베어링 규격표
Deep Groove Ball Bearing KS Specifications — 33개 사이즈
KS B 2001ISO 15JIS B 1521DIN 625ABMA Std 20
가장 범용적인 볼베어링으로, 레이디얼 하중과 양방향 축하중을 동시에 지지합니다. 모터·감속기·컨베이어 등에 폭넓게 쓰입니다.
실무 주의사항
- 베어링 내륜은 축에 억지끼움(k5~m6), 외륜은 하우징에 헐거운끼움(H7)이 기본입니다. 두 곳 다 억지로 하면 내부 틈새가 사라져 수명이 급감합니다.
- 베어링에 그리스가 충전되어 있어도 5,000~10,000시간마다 재윤활이 필요합니다. 밀봉형(2RS)이라도 영구 무급유는 아닙니다.
- 베어링 장착 시 내륜에만 힘을 가하세요. 외륜을 때리면 볼과 궤도면이 손상됩니다(브리넬링). 유압 프레스 또는 가열 장착이 정석입니다.
선정 가이드
가장 범용적인 베어링으로, 레이디얼+양방향 축하중을 동시에 지지합니다. 모터, 컨베이어, 펌프 등 대부분의 회전부에 첫 번째로 검토하세요. 실드(ZZ)는 먼지 환경에, 접촉 씰(2RS)은 수분 환경에 적합합니다. 하중이 크면 롤러베어링, 축하중이 크면 앵귤러 또는 스러스트베어링을 검토하세요.
깊은홈볼베어링 (Deep Groove Ball Bearing)

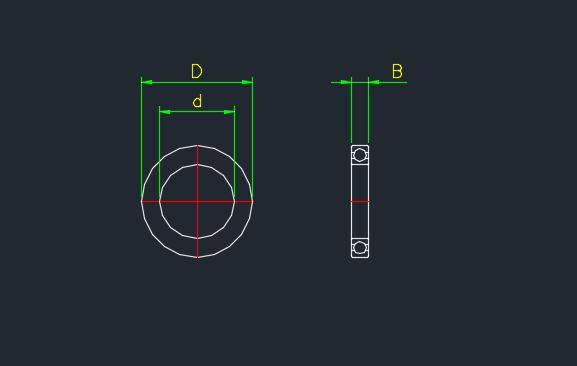

치수 도면KS깊은홈볼베어링

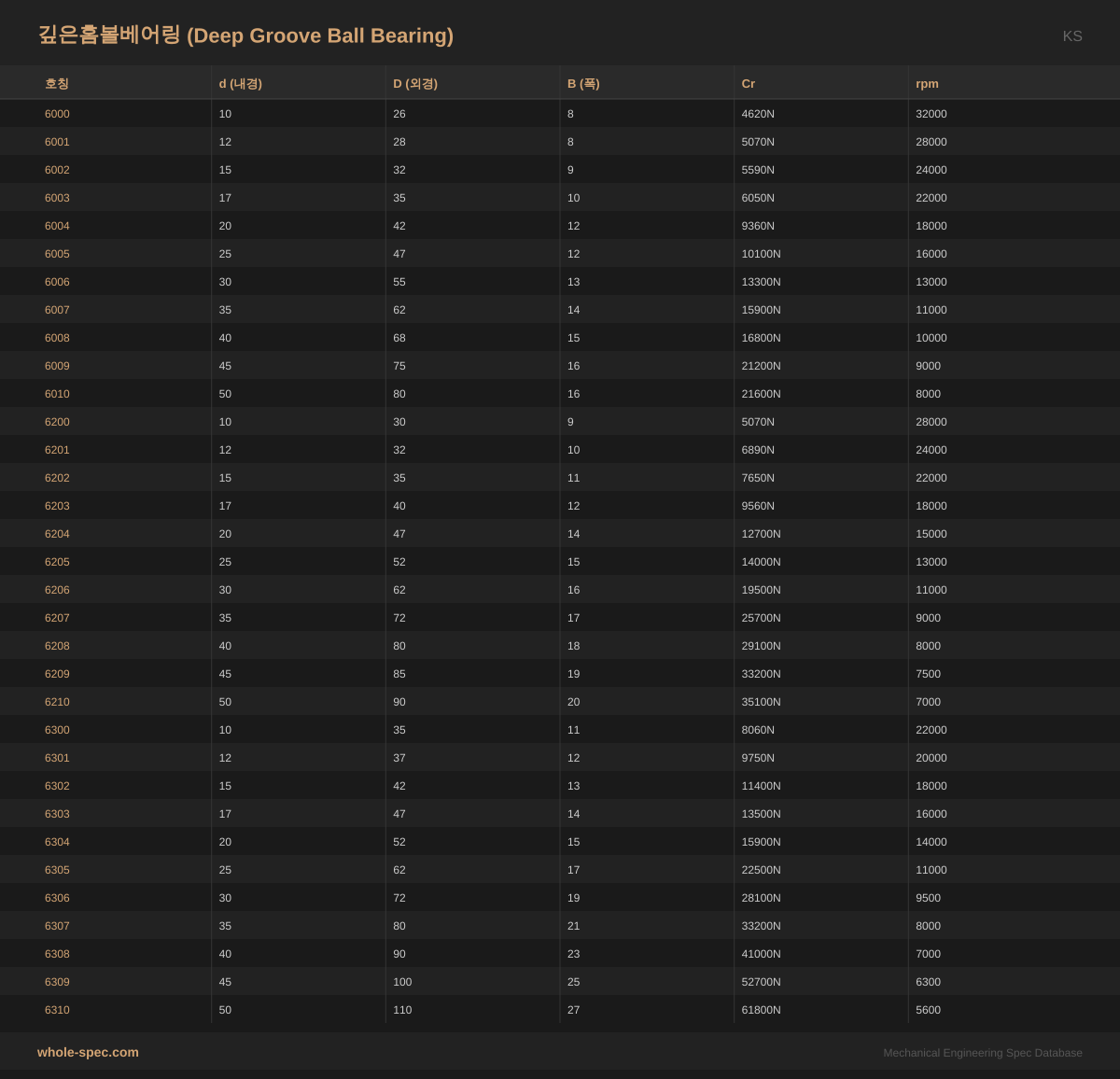

33 사이즈| 호칭 | d (내경) | D (외경) | B (폭) | Cr | rpm |
|---|---|---|---|---|---|
| 6000 | 10 | 26 | 8 | 4620N | 32000 |
| 6001 | 12 | 28 | 8 | 5070N | 28000 |
| 6002 | 15 | 32 | 9 | 5590N | 24000 |
| 6003 | 17 | 35 | 10 | 6050N | 22000 |
| 6004 | 20 | 42 | 12 | 9360N | 18000 |
| 6005 | 25 | 47 | 12 | 10100N | 16000 |
| 6006 | 30 | 55 | 13 | 13300N | 13000 |
| 6007 | 35 | 62 | 14 | 15900N | 11000 |
| 6008 | 40 | 68 | 15 | 16800N | 10000 |
| 6009 | 45 | 75 | 16 | 21200N | 9000 |
| 6010 | 50 | 80 | 16 | 21600N | 8000 |
| 6200 | 10 | 30 | 9 | 5070N | 28000 |
| 6201 | 12 | 32 | 10 | 6890N | 24000 |
| 6202 | 15 | 35 | 11 | 7650N | 22000 |
| 6203 | 17 | 40 | 12 | 9560N | 18000 |
| 6204 | 20 | 47 | 14 | 12700N | 15000 |
| 6205 | 25 | 52 | 15 | 14000N | 13000 |
| 6206 | 30 | 62 | 16 | 19500N | 11000 |
| 6207 | 35 | 72 | 17 | 25700N | 9000 |
| 6208 | 40 | 80 | 18 | 29100N | 8000 |
| 6209 | 45 | 85 | 19 | 33200N | 7500 |
| 6210 | 50 | 90 | 20 | 35100N | 7000 |
| 6300 | 10 | 35 | 11 | 8060N | 22000 |
| 6301 | 12 | 37 | 12 | 9750N | 20000 |
| 6302 | 15 | 42 | 13 | 11400N | 18000 |
| 6303 | 17 | 47 | 14 | 13500N | 16000 |
| 6304 | 20 | 52 | 15 | 15900N | 14000 |
| 6305 | 25 | 62 | 17 | 22500N | 11000 |
| 6306 | 30 | 72 | 19 | 28100N | 9500 |
| 6307 | 35 | 80 | 21 | 33200N | 8000 |
| 6308 | 40 | 90 | 23 | 41000N | 7000 |
| 6309 | 45 | 100 | 25 | 52700N | 6300 |
| 6310 | 50 | 110 | 27 | 61800N | 5600 |
아래는 깊은홈볼베어링의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 레이디얼·축방향 복합 하중 지지, 단열/복열 구조 선택 가능
- 6000~6300 계열 번호 체계, 내경 10~200mm 범위 표준화
- 접촉 씰(2RS)/금속 실드(ZZ) 밀봉 옵션으로 윤활 수명 연장
주요 적용 분야
주로 전동기 축, 컨베이어 롤러, 선풍기·세탁기, 펌프 임펠러 축, 소형 감속기 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
베어링 번호 6205ZZ에서 각 자리의 의미는?
6=깊은홈볼베어링, 2=폭계열(표준), 05=내경 25mm(05×5=25), ZZ=양쪽 금속 실드. 내경 04까지는 특수(00=10mm, 01=12mm, 02=15mm, 03=17mm, 04=20mm)이고 05부터 ×5입니다.
ZZ와 2RS의 차이는?
ZZ(금속 실드)는 비접촉 밀봉으로 마찰이 적어 고속에 유리합니다. 2RS(고무 접촉 씰)는 밀봉성이 높아 수분·먼지 침입 방지에 우수합니다. 고속이면 ZZ, 수분·먼지 환경이면 2RS를 선택하세요.
