육각볼트 규격표

Hex Bolt KS Specifications — 16개 사이즈

KS B 1002ISO 4014JIS B 1180DIN 931ASME B18.2.1

가장 보편적인 체결 부품으로, 스패너 또는 렌치로 조이며 기계·구조물 전반에 사용됩니다. 머리 형상이 육각형이라 큰 토크 전달이 가능합니다.

실무 주의사항

볼트 길이 선정: 너트 체결 시 너트 높이 + 와셔 두께 + 피체결물 두께 + 여유 2~3피치를 확보하세요. 볼트 끝이 너트 아래로 최소 1.5피치 이상 나와야 체결력이 보장됩니다.
강도 미스매치 주의: 10.9급 볼트에 4등급 너트를 사용하면 너트 나사산이 먼저 파단됩니다. 볼트-너트 강도 조합표를 반드시 확인하세요.
아연도금 볼트를 고온(200°C+)에 사용하면 수소취성 위험이 있습니다. 고온 환경에서는 열처리 후 수소 제거(베이킹)된 제품을 선택하세요.

선정 가이드

범용 체결이 필요하고 스패너/렌치 접근이 가능한 외부 체결부에 사용합니다. 소켓볼트 대비 머리가 넓어 큰 토크를 전달할 수 있지만, 머리 높이만큼 돌출됩니다. M6~M24 범위에서 가장 경제적이며, 강도 8.8급이면 대부분의 기계 체결에 충분합니다. 매립이 필요하면 소켓볼트, 외관이 중요하면 접시머리볼트를 검토하세요. 진동이 심한 곳에서는 플랜지볼트나 록너트 병용을 권장합니다.

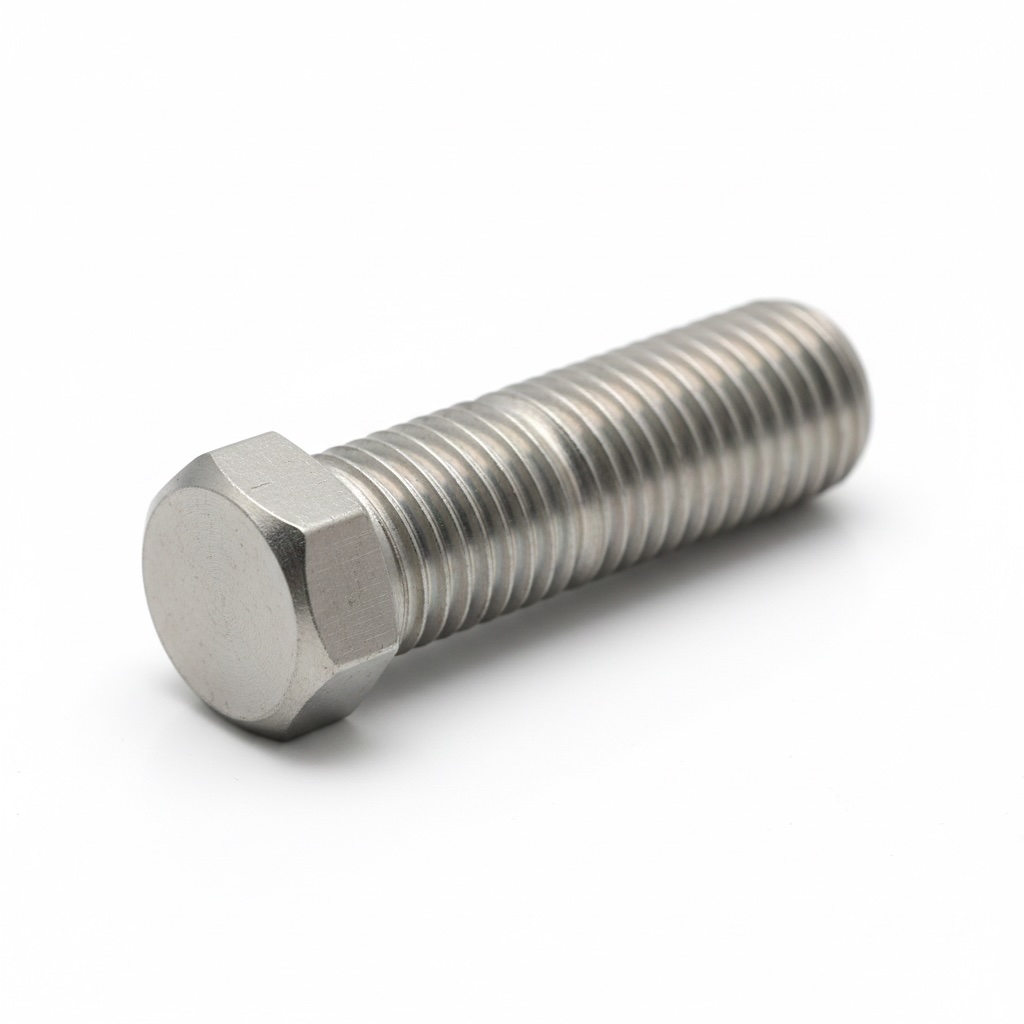

육각볼트 (Hex Bolt)

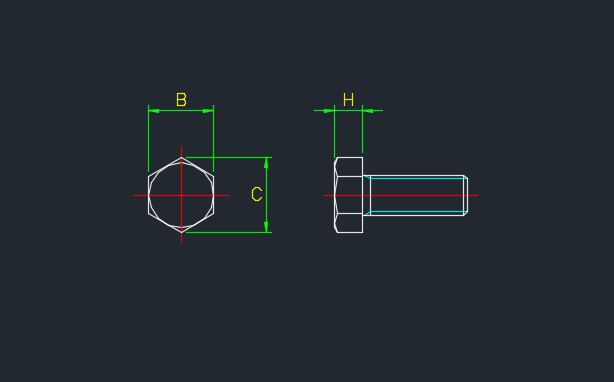

치수 도면

KS(16)ISO(16)JIS(16)DIN(16)ANSI(16)

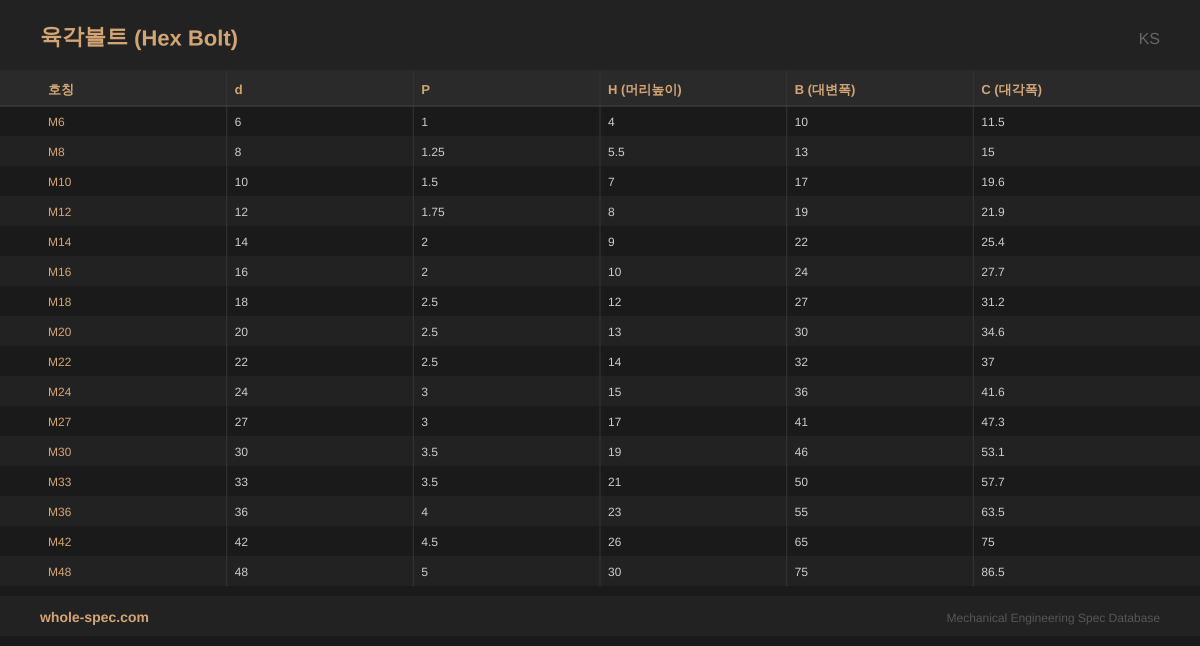

KS육각볼트

16 사이즈

호칭	d	P	H (머리높이)	B (대변폭)	C (대각폭)
M6	6	1	4	10	11.5
M8	8	1.25	5.5	13	15
M10	10	1.5	7	17	19.6
M12	12	1.75	8	19	21.9
M14	14	2	9	22	25.4
M16	16	2	10	24	27.7
M18	18	2.5	12	27	31.2
M20	20	2.5	13	30	34.6
M22	22	2.5	14	32	37
M24	24	3	15	36	41.6
M27	27	3	17	41	47.3
M30	30	3.5	19	46	53.1
M33	33	3.5	21	50	57.7
M36	36	4	23	55	63.5
M42	42	4.5	26	65	75
M48	48	5	30	75	86.5

아래는 육각볼트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

강도등급 4.8~12.9 선택 가능, 고온용(A2-70/A4-80) 별도
M3~M64 범위의 광범위한 사이즈, 반나사/전나사 구분
KS B 1002 / ISO 4014 / DIN 931 규격 호환, 스패너·소켓 공용 체결

주요 적용 분야

주로 건축 철골, 기계 프레임, 플랜지 체결, 자동차 섀시, 설비 앵커링 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.

자주 묻는 질문

육각볼트의 머리 높이(H)와 이면폭(S)은?

M10 기준 머리 높이 약 7mm, 이면폭(스패너 크기) 17mm입니다. 정확한 치수는 사이즈별로 규격표를 참조하세요.

반나사 볼트과 전나사 볼트의 차이는?

반나사(부분나사)는 머리 아래 비나사부가 있어 전단면으로 전단력을 받습니다. 전나사는 나사부 전체로 하중을 받아 전단 강도가 낮지만 체결 길이 조절이 자유롭습니다.
