육각너트 규격표
Hex Nut Specifications — 80개 사이즈
KS B 1012ISO 4032JIS B 1181DIN 934ASME B18.2.2
육각볼트와 짝을 이루는 가장 기본적인 너트입니다. 스패너·렌치로 체결하며, 거의 모든 기계 조립에 쓰입니다.
실무 주의사항
- 볼트 강도 등급에 맞는 너트 등급을 사용하세요. 8.8급 볼트에는 8등급 이상 너트가 필수입니다. 등급 미스매치 시 너트 나사산이 먼저 파단됩니다.
- 너트 조임 시 와셔를 반드시 사용하세요. 와셔 없이 조이면 너트 좌면이 상대면을 파고들어 풀림의 원인이 됩니다.
선정 가이드
육각볼트와 짝을 이루는 가장 기본적인 너트입니다. 볼트 강도등급에 맞는 너트 등급을 반드시 매칭해야 합니다(예: 8.8급 볼트 → 8등급 이상 너트). 1종(양면면취)이 표준이며, 높은형(3종)은 인장하중이 큰 곳에 사용합니다. 플랜지너트나 록너트 같은 특수 너트가 필요하지 않은 일반 체결에 사용하세요.

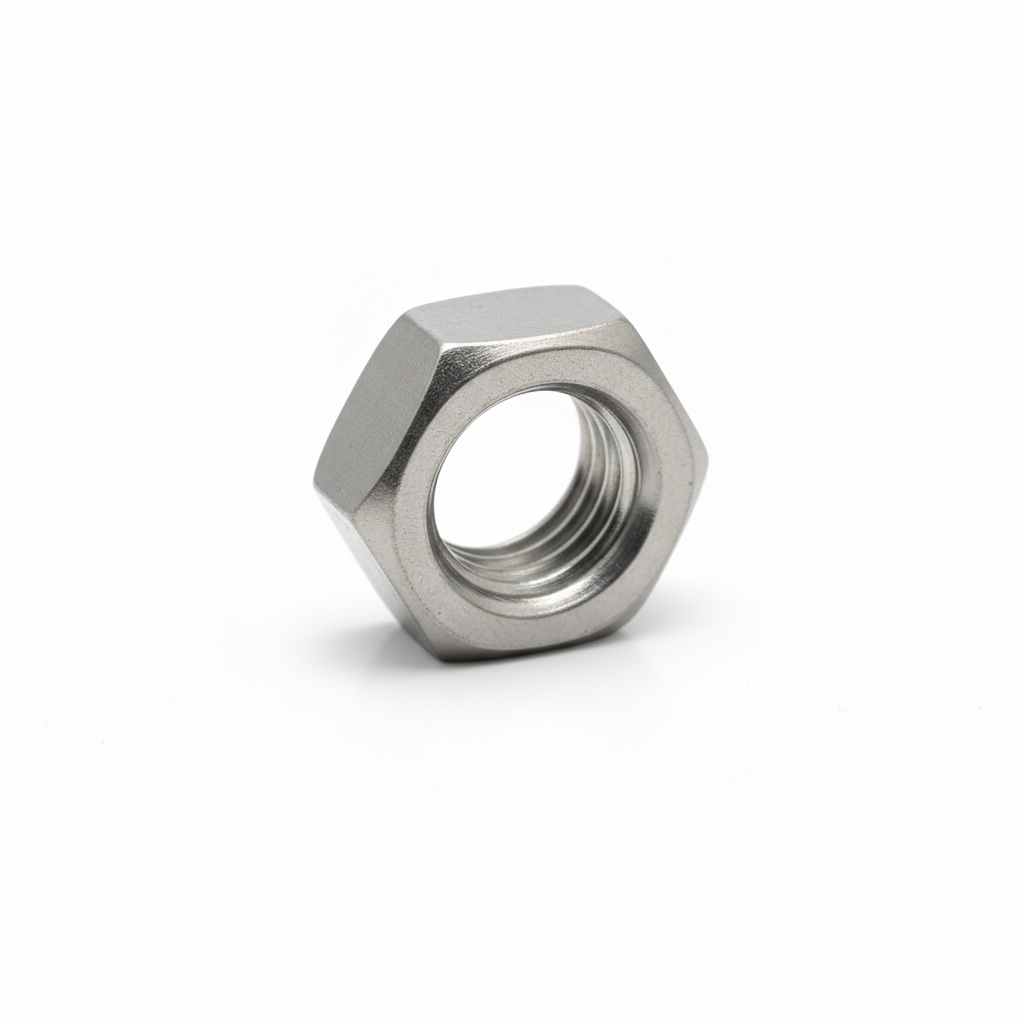

육각너트 (Hex Nut)

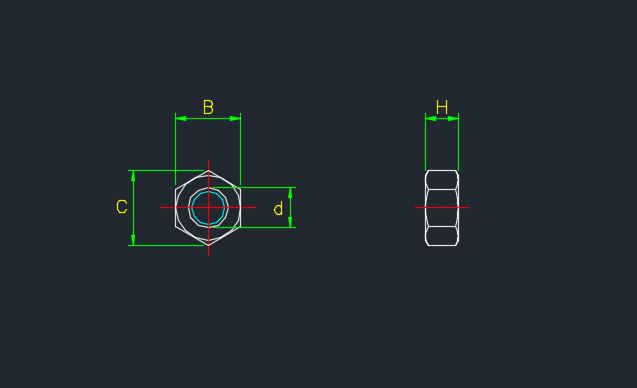

치수 도면KS육각너트

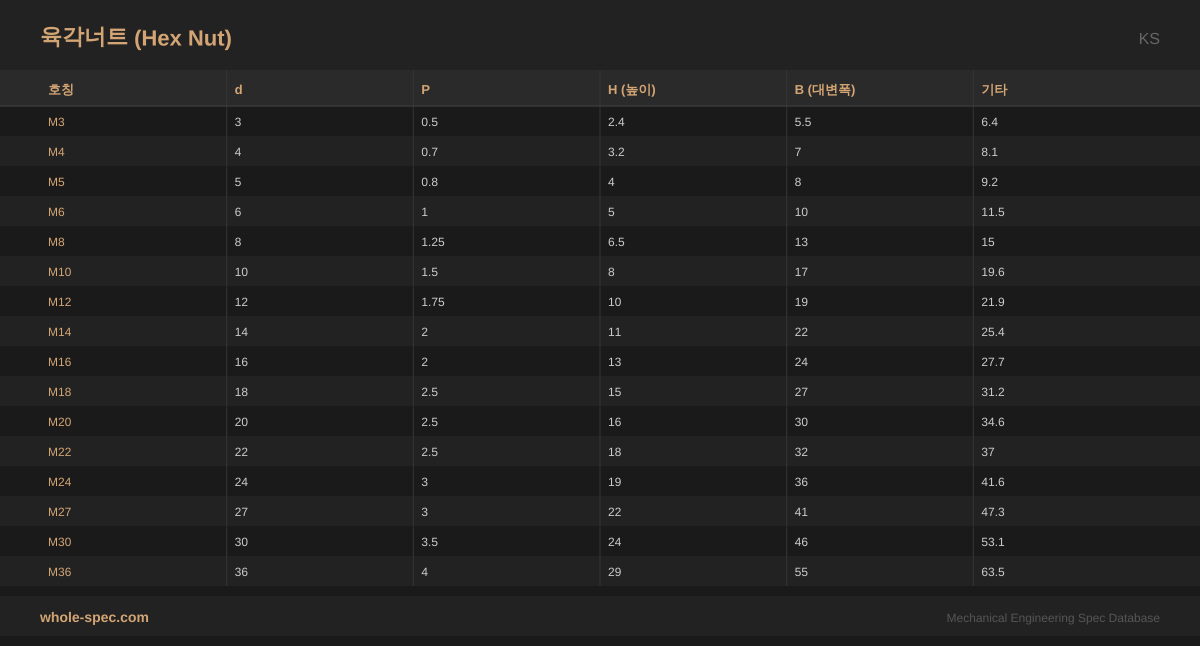

16 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 2.4 | 5.5 | 6.4 |
| M4 | 4 | 0.7 | 3.2 | 7 | 8.1 |
| M5 | 5 | 0.8 | 4 | 8 | 9.2 |
| M6 | 6 | 1 | 5 | 10 | 11.5 |
| M8 | 8 | 1.25 | 6.5 | 13 | 15 |
| M10 | 10 | 1.5 | 8 | 17 | 19.6 |
| M12 | 12 | 1.75 | 10 | 19 | 21.9 |
| M14 | 14 | 2 | 11 | 22 | 25.4 |
| M16 | 16 | 2 | 13 | 24 | 27.7 |
| M18 | 18 | 2.5 | 15 | 27 | 31.2 |
| M20 | 20 | 2.5 | 16 | 30 | 34.6 |
| M22 | 22 | 2.5 | 18 | 32 | 37 |
| M24 | 24 | 3 | 19 | 36 | 41.6 |
| M27 | 27 | 3 | 22 | 41 | 47.3 |
| M30 | 30 | 3.5 | 24 | 46 | 53.1 |
| M36 | 36 | 4 | 29 | 55 | 63.5 |
ISO육각너트
16 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 2.4 | 5.5 | 6.4 |
| M4 | 4 | 0.7 | 3.2 | 7 | 8.1 |
| M5 | 5 | 0.8 | 4 | 8 | 9.2 |
| M6 | 6 | 1 | 5 | 10 | 11.5 |
| M8 | 8 | 1.25 | 6.5 | 13 | 15 |
| M10 | 10 | 1.5 | 8 | 17 | 19.6 |
| M12 | 12 | 1.75 | 10 | 19 | 21.9 |
| M14 | 14 | 2 | 11 | 22 | 25.4 |
| M16 | 16 | 2 | 13 | 24 | 27.7 |
| M18 | 18 | 2.5 | 15 | 27 | 31.2 |
| M20 | 20 | 2.5 | 16 | 30 | 34.6 |
| M22 | 22 | 2.5 | 18 | 32 | 37 |
| M24 | 24 | 3 | 19 | 36 | 41.6 |
| M27 | 27 | 3 | 22 | 41 | 47.3 |
| M30 | 30 | 3.5 | 24 | 46 | 53.1 |
| M36 | 36 | 4 | 29 | 55 | 63.5 |
JIS육각너트
16 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 2.4 | 5.5 | 6.4 |
| M4 | 4 | 0.7 | 3.2 | 7 | 8.1 |
| M5 | 5 | 0.8 | 4 | 8 | 9.2 |
| M6 | 6 | 1 | 5 | 10 | 11.5 |
| M8 | 8 | 1.25 | 6.5 | 13 | 15 |
| M10 | 10 | 1.5 | 8 | 17 | 19.6 |
| M12 | 12 | 1.75 | 10 | 19 | 21.9 |
| M14 | 14 | 2 | 11 | 22 | 25.4 |
| M16 | 16 | 2 | 13 | 24 | 27.7 |
| M18 | 18 | 2.5 | 15 | 27 | 31.2 |
| M20 | 20 | 2.5 | 16 | 30 | 34.6 |
| M22 | 22 | 2.5 | 18 | 32 | 37 |
| M24 | 24 | 3 | 19 | 36 | 41.6 |
| M27 | 27 | 3 | 22 | 41 | 47.3 |
| M30 | 30 | 3.5 | 24 | 46 | 53.1 |
| M36 | 36 | 4 | 29 | 55 | 63.5 |
DIN육각너트
16 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 2.4 | 5.5 | 6.4 |
| M4 | 4 | 0.7 | 3.2 | 7 | 8.1 |
| M5 | 5 | 0.8 | 4 | 8 | 9.2 |
| M6 | 6 | 1 | 5 | 10 | 11.5 |
| M8 | 8 | 1.25 | 6.5 | 13 | 15 |
| M10 | 10 | 1.5 | 8 | 17 | 19.6 |
| M12 | 12 | 1.75 | 10 | 19 | 21.9 |
| M14 | 14 | 2 | 11 | 22 | 25.4 |
| M16 | 16 | 2 | 13 | 24 | 27.7 |
| M18 | 18 | 2.5 | 15 | 27 | 31.2 |
| M20 | 20 | 2.5 | 16 | 30 | 34.6 |
| M22 | 22 | 2.5 | 18 | 32 | 37 |
| M24 | 24 | 3 | 19 | 36 | 41.6 |
| M27 | 27 | 3 | 22 | 41 | 47.3 |
| M30 | 30 | 3.5 | 24 | 46 | 53.1 |
| M36 | 36 | 4 | 29 | 55 | 63.5 |
ANSI육각너트
16 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 2.4 | 5.5 | 6.4 |
| M4 | 4 | 0.7 | 3.2 | 7 | 8.1 |
| M5 | 5 | 0.8 | 4 | 8 | 9.2 |
| M6 | 6 | 1 | 5 | 10 | 11.5 |
| M8 | 8 | 1.25 | 6.5 | 13 | 15 |
| M10 | 10 | 1.5 | 8 | 17 | 19.6 |
| M12 | 12 | 1.75 | 10 | 19 | 21.9 |
| M14 | 14 | 2 | 11 | 22 | 25.4 |
| M16 | 16 | 2 | 13 | 24 | 27.7 |
| M18 | 18 | 2.5 | 15 | 27 | 31.2 |
| M20 | 20 | 2.5 | 16 | 30 | 34.6 |
| M22 | 22 | 2.5 | 18 | 32 | 37 |
| M24 | 24 | 3 | 19 | 36 | 41.6 |
| M27 | 27 | 3 | 22 | 41 | 47.3 |
| M30 | 30 | 3.5 | 24 | 46 | 53.1 |
| M36 | 36 | 4 | 29 | 55 | 63.5 |
주요 특징
- KS B 1012 / ISO 4032 기본형, 강도구분 4~12 등급 체계
- 1종(양면면취)·2종(한면면취)·3종(높은형) 형식 구분
- 볼트 강도등급과 매칭 필수 (예: 10.9 볼트 → 10등급 너트)
주요 적용 분야
범용 볼트 체결, 기계 조립, 배관 플랜지, 구조물 접합, 설비 고정
자주 묻는 질문
너트 등급과 볼트 등급은 어떻게 매칭하나요?
ISO 898-2 기준: 8.8급 볼트→8등급 이상 너트, 10.9급 볼트→10등급 이상 너트, 12.9급 볼트→12등급 이상 너트. 등급이 낮은 너트를 사용하면 너트 나사산이 먼저 파단됩니다.
1종 너트와 3종 너트의 차이는?
1종(양면 면취)이 표준이며 높이가 약 0.8d(d=호칭경)입니다. 3종(높은형)은 높이가 약 1.0d로 인장 하중이 큰 곳에 사용합니다.
