형상공차 규격표
Form Tolerance KS Specifications — 6개 사이즈
KS B 0608
진직도·평면도·진원도·원통도 등 단독 형체의 기하학적 형상 정밀도를 규정하는 공차입니다.
실무 주의사항
- 진직도·평면도는 데이텀(기준) 없이 지정합니다. 데이텀이 필요한 것은 자세공차(평행도·직각도)이므로 혼동하지 마세요.
- 평면도 0.05를 남발하면 연삭 가공이 필요해 비용이 폭등합니다. 기능에 영향 없는 면은 0.1~0.2로 완화하세요.
선정 가이드
데이텀(기준) 없이 단독 형체의 형상 정밀도를 규정합니다. 진직도·평면도·진원도·원통도 4종이며, 정밀 안내면, 씰면, 베어링 접촉면 등에 적용합니다. 치수 공차만으로는 형상 오차를 제어할 수 없으므로, 기능에 영향을 주는 면에는 반드시 지정하세요.
KS형상공차

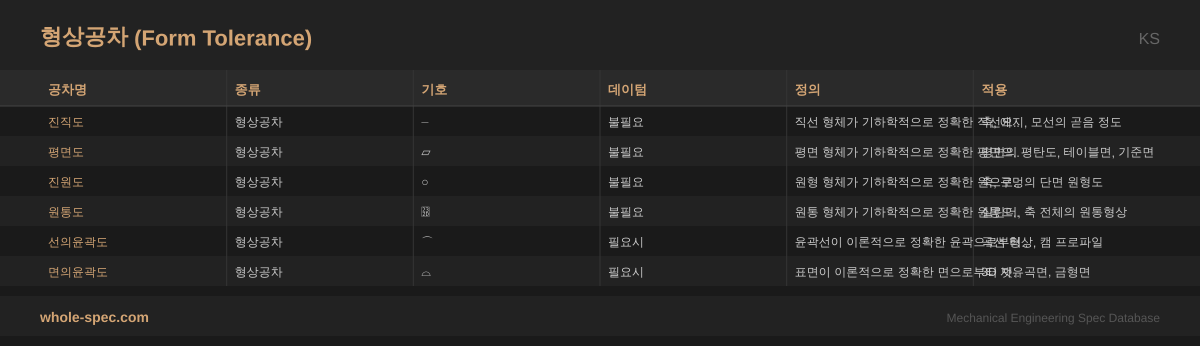

6 사이즈| 공차명 | 종류 | 기호 | 데이텀 | 정의 | 적용 |
|---|---|---|---|---|---|
| 진직도 | 형상공차 | ⏤ | 불필요 | 직선 형체가 기하학적으로 정확한 직선으로부터 벗어난 크기 | 축, 에지, 모선의 곧음 정도 |
| 평면도 | 형상공차 | ⏥ | 불필요 | 평면 형체가 기하학적으로 정확한 평면으로부터 벗어난 크기 | 평면의 평탄도, 테이블면, 기준면 |
| 진원도 | 형상공차 | ○ | 불필요 | 원형 형체가 기하학적으로 정확한 원으로부터 벗어난 크기 | 축, 구멍의 단면 원형도 |
| 원통도 | 형상공차 | ⌭ | 불필요 | 원통 형체가 기하학적으로 정확한 원통으로부터 벗어난 크기 | 실린더, 축 전체의 원통형상 |
| 선의윤곽도 | 형상공차 | ⌒ | 필요시 | 윤곽선이 이론적으로 정확한 윤곽으로부터 벗어난 크기 | 곡선 형상, 캠 프로파일 |
| 면의윤곽도 | 형상공차 | ⌓ | 필요시 | 표면이 이론적으로 정확한 면으로부터 벗어난 크기 | 3D 자유곡면, 금형면 |
아래는 형상공차의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 데이텀 불필요, 단독 형체(선·면·원)의 기하학적 이상 형상 대비 오차 규제
- 진직도·평면도·진원도·원통도 4종, 각각 독립된 공차역 적용
- ISO 1101 / KS B 0608 기호 체계, 형체 제어 블록(FCF)에 기입
주요 적용 분야
주로 정밀 안내면 평면도, 유압 실린더 보어 진원도, 가이드 레일 진직도, 씰면 평탄도 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
평면도 0.05의 의미는?
해당 면의 가장 높은 점과 가장 낮은 점의 차이가 0.05mm 이내여야 합니다. 두 개의 평행한 평면 사이에 실제 면이 들어가야 하는 공차역입니다.
