록너트(나일론) 규격표

Nylon Lock Nut Specifications — 30개 사이즈

DIN 985ISO 10511JIS B 1199ASME B18.16.6

내부에 나일론 링이 삽입된 풀림 방지 너트입니다. 진동으로 인한 풀림을 방지하여 반복 체결이 가능합니다.

실무 주의사항

나일론 내열 온도는 약 120°C입니다. 엔진 주변이나 고온 배관 근처에서는 전금속 록너트로 대체하세요.
나일론 록너트는 재사용 3~5회까지 가능하나, 나일론 링이 눌렸다면 즉시 교체하세요. 중요 체결부는 매번 신품을 사용합니다.

선정 가이드

진동에 의한 풀림을 방지해야 하는 곳에 사용합니다. 나일론 인서트가 나사산에 마찰력을 부여하여 스스로 풀리지 않습니다. 재사용은 3~5회까지 가능하나, 중요 부위는 매번 새 너트를 사용하세요. 나일론 내열온도가 약 120°C이므로, 고온 환경에서는 전금속 록너트(프리베일링 토크 너트)로 대체해야 합니다.

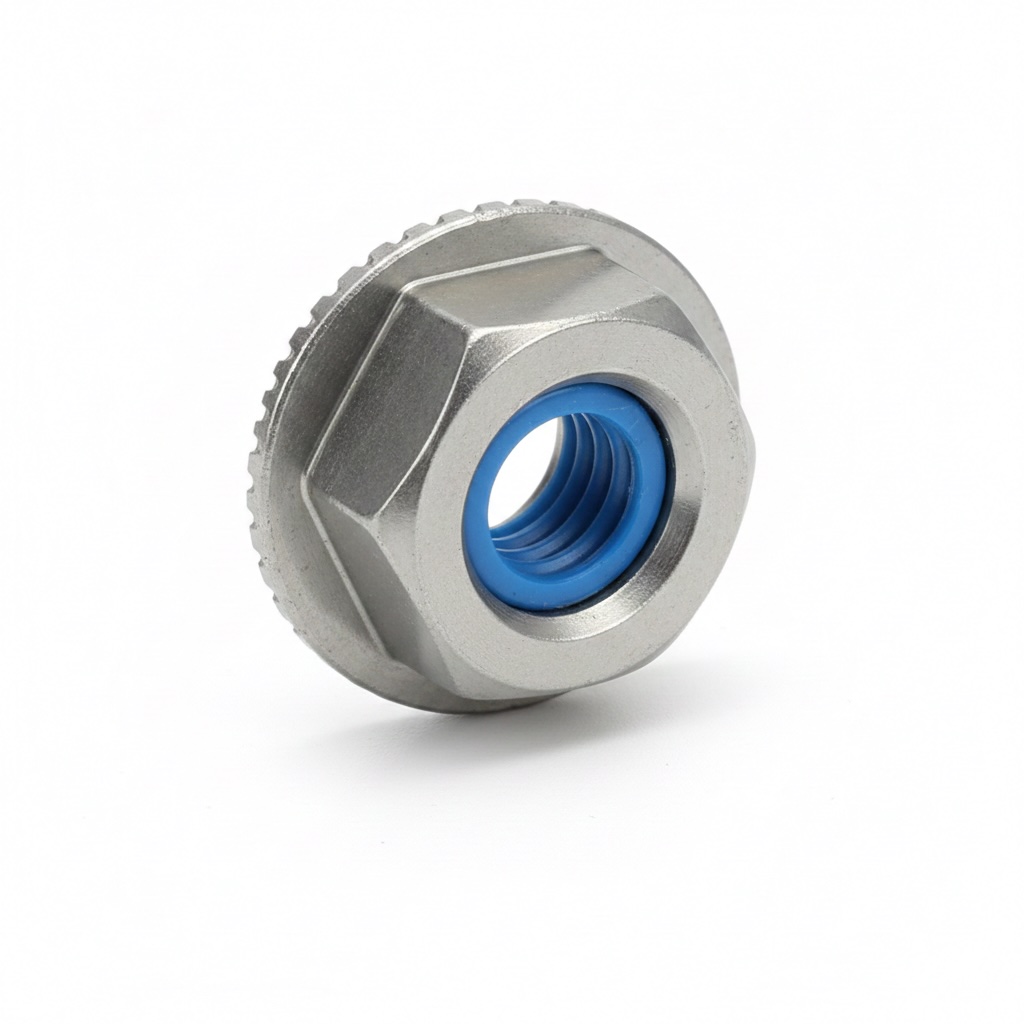

록너트(나일론) (Nylon Lock Nut)

DINISOJISANSI록너트(나일론)

6 사이즈

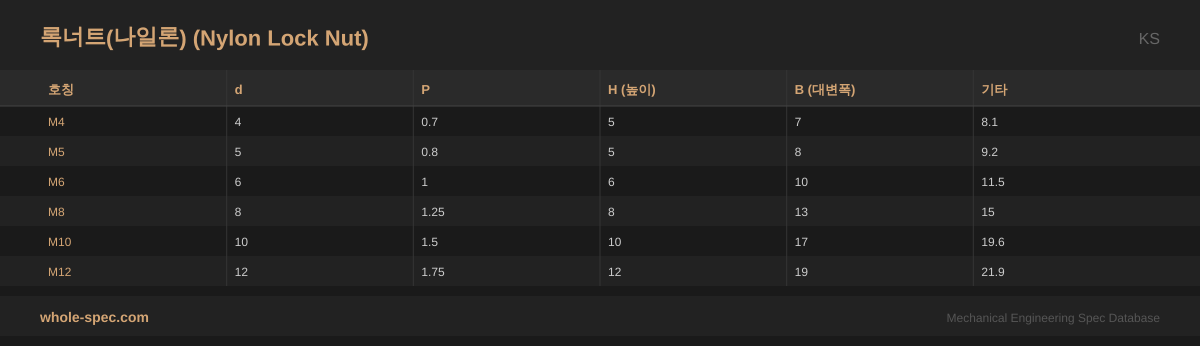

아래 치수는 DIN 985 · ISO 10511 · JIS B 1199 · ASME B18.16.6 에서 동일합니다.

호칭	d	P	H (높이)	B (대변폭)	기타
M4	4	0.7	5	7	8.1
M5	5	0.8	5	8	9.2
M6	6	1	6	10	11.5
M8	8	1.25	8	13	15
M10	10	1.5	10	17	19.6
M12	12	1.75	12	19	21.9

주요 특징

너트 상단 나일론 인서트가 나사산에 마찰력을 부여해 자동 풀림 방지
DIN 985(얇은형) / DIN 982(높은형) 구분, 재사용 시 토크 감소 고려
나일론 내열온도 약 120°C, 고온 환경에서는 전금속 록너트 대체 필요

주요 적용 분야

진동이 심한 모터 마운트, 차량 하부, 컨베이어 롤러 축, 펌프 배관, 송풍기 설치

STEP 파일 다운로드

무료 3D CAD 모델(STEP AP214). 실제 규격 치수 기반이며, 무료 라이브러리 관행대로 나사산은 단순화(plain shank)했습니다.

규격다운로드M4.step

전체 규격 · CAD 사용법 →

자주 묻는 질문

나일론 록너트의 재사용 횟수는?

일반적으로 3~5회까지 재사용 가능합니다. 나일론 링이 눌렸거나 탄성을 잃었다면 즉시 교체하세요. 안전 중요 부위는 매번 신품을 사용합니다.

나일론 록너트를 고온에서 사용할 수 있나요?

나일론 내열 온도가 약 120°C이므로 불가합니다. 고온에서는 전금속 록너트(프리베일링 토크 타입)를 사용하세요.
