스프링핀 규격표
Spring Pin Specifications — 24개 사이즈
KS B 1371ISO 8752JIS B 2808DIN 1481

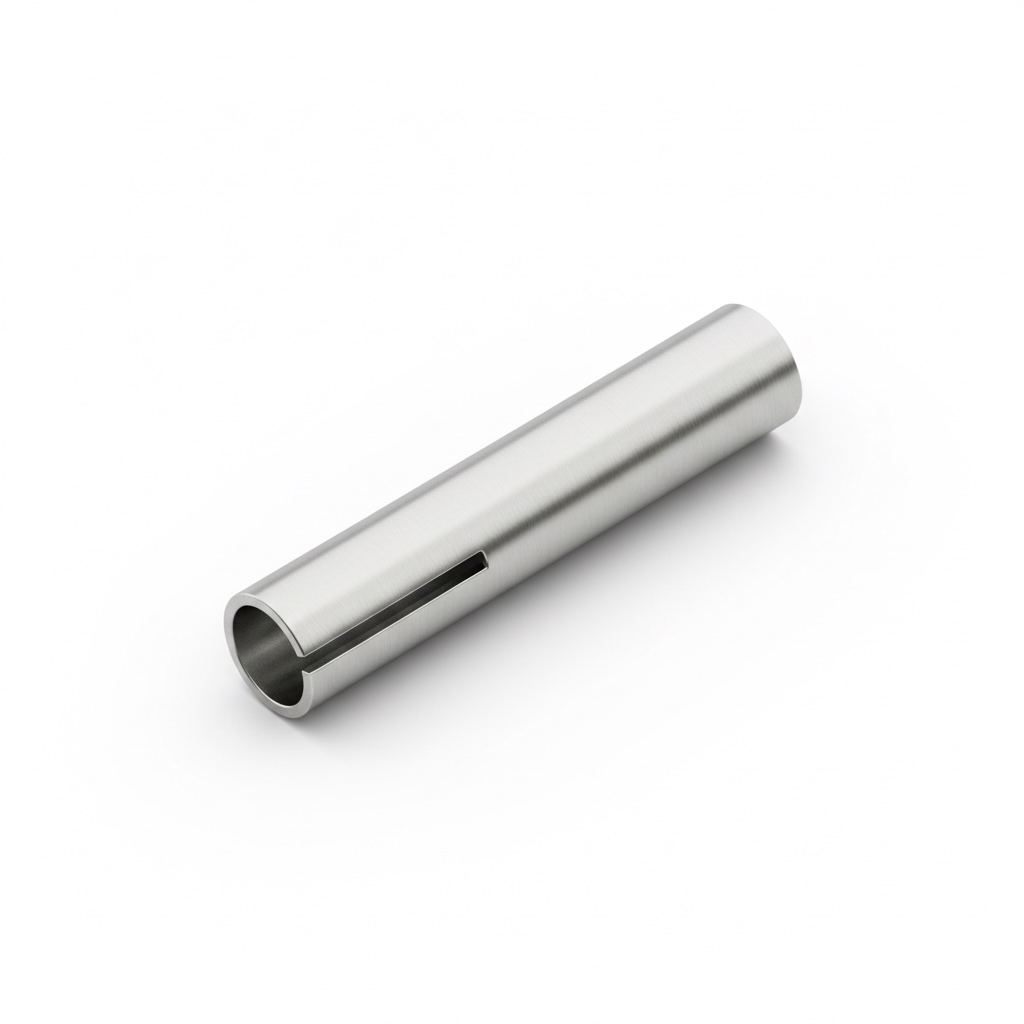

C형 단면의 탄성 핀으로, 구멍에 끼우면 스프링 힘으로 고정됩니다. 조립·분해가 쉽습니다.
실무 주의사항
- 스프링핀의 슬릿(틈) 방향을 하중 방향과 직각으로 배치하세요. 하중 방향과 평행하면 핀이 벌어져 빠질 수 있습니다.
선정 가이드
일반 드릴 구멍에 압입하여 간단하게 고정하는 핀입니다. 리머 가공이 불필요하고, 반복 삽입·제거가 가능합니다. 평행핀 대비 위치 정밀도는 떨어지지만, 조립·분해가 쉽고 진동 환경에서도 탈락하지 않습니다. 힌지, 레버, 클레비스 핀 고정 등에 사용됩니다.

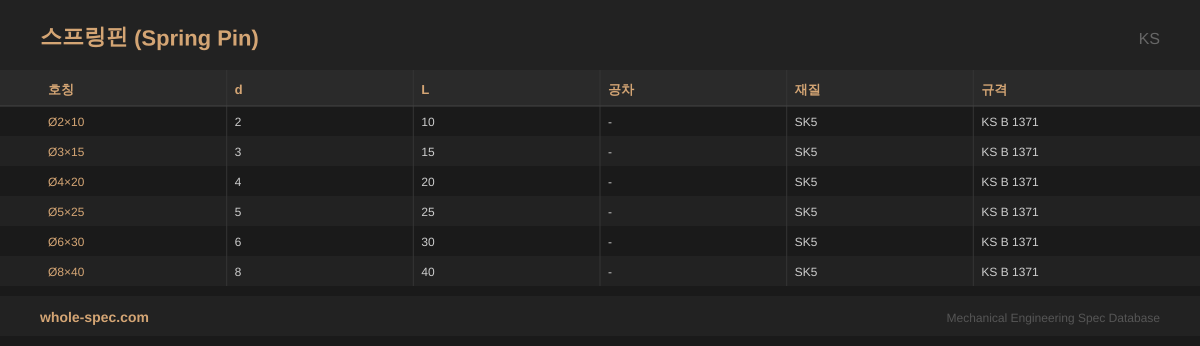

스프링핀 (Spring Pin)KS스프링핀
6 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | - | SK5 | KS B 1371 |
| Ø3×15 | 3 | 15 | - | SK5 | KS B 1371 |
| Ø4×20 | 4 | 20 | - | SK5 | KS B 1371 |
| Ø5×25 | 5 | 25 | - | SK5 | KS B 1371 |
| Ø6×30 | 6 | 30 | - | SK5 | KS B 1371 |
| Ø8×40 | 8 | 40 | - | SK5 | KS B 1371 |
ISO스프링핀
6 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | - | SK5 | ISO 8752 |
| Ø3×15 | 3 | 15 | - | SK5 | ISO 8752 |
| Ø4×20 | 4 | 20 | - | SK5 | ISO 8752 |
| Ø5×25 | 5 | 25 | - | SK5 | ISO 8752 |
| Ø6×30 | 6 | 30 | - | SK5 | ISO 8752 |
| Ø8×40 | 8 | 40 | - | SK5 | ISO 8752 |
JIS스프링핀
6 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | - | SK5 | JIS B 2808 |
| Ø3×15 | 3 | 15 | - | SK5 | JIS B 2808 |
| Ø4×20 | 4 | 20 | - | SK5 | JIS B 2808 |
| Ø5×25 | 5 | 25 | - | SK5 | JIS B 2808 |
| Ø6×30 | 6 | 30 | - | SK5 | JIS B 2808 |
| Ø8×40 | 8 | 40 | - | SK5 | JIS B 2808 |
DIN스프링핀
6 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | - | SK5 | DIN 1481 |
| Ø3×15 | 3 | 15 | - | SK5 | DIN 1481 |
| Ø4×20 | 4 | 20 | - | SK5 | DIN 1481 |
| Ø5×25 | 5 | 25 | - | SK5 | DIN 1481 |
| Ø6×30 | 6 | 30 | - | SK5 | DIN 1481 |
| Ø8×40 | 8 | 40 | - | SK5 | DIN 1481 |
주요 특징
- C형 단면 롤 구조로 탄성 변형하며 삽입, 구멍 공차 관대 허용
- ISO 8752(고하중)/ISO 13337(경하중), 반복 삽입·제거 가능
- 진동 환경에서도 자체 탄성으로 이탈 방지, 별도 고정 불필요
주요 적용 분야
힌지 축 고정, 레버 핀, 농기계 커플러, 자동차 페달 축, 유압 실린더 클레비스
자주 묻는 질문
스프링핀의 장점은?
리머 가공이 불필요(일반 드릴 구멍 사용), 반복 삽입·제거 가능, 진동 환경에서도 탈락 방지. 평행핀 대비 가공비가 절감됩니다.
