키홈 끼워맞춤 규격표
Keyway Fit KS Specifications — 6개 사이즈
KS B 1311
키 폭(b)에 대한 축 키홈과 허브 키홈의 끼워맞춤 공차표입니다. N9/JS9(중간끼워맞춤) 또는 H7/h6(헐거운끼워맞춤) 조합으로 조립성과 토크 전달을 조정합니다.
실무 주의사항
- 충격하중이 큰 곳에서는 P9(억지) 조합을, 분해가 잦은 곳에서는 N9 또는 Js9(보통) 조합을 선택하세요.
- 키-허브 키홈은 Js9(보통) 또는 D10(헐거운) 조합입니다. 허브 키홈이 너무 헐거우면 키가 흔들려 마모됩니다.
선정 가이드
키-축 키홈은 N9(보통) 또는 P9(억지), 키-허브 키홈은 Js9(보통) 또는 D10(헐거운) 조합으로 지정합니다. 충격하중이 큰 곳에서는 억지 조합(P9)으로, 조립·분해가 잦은 곳에서는 보통(N9) 또는 헐거운(Js9) 조합으로 선택합니다.

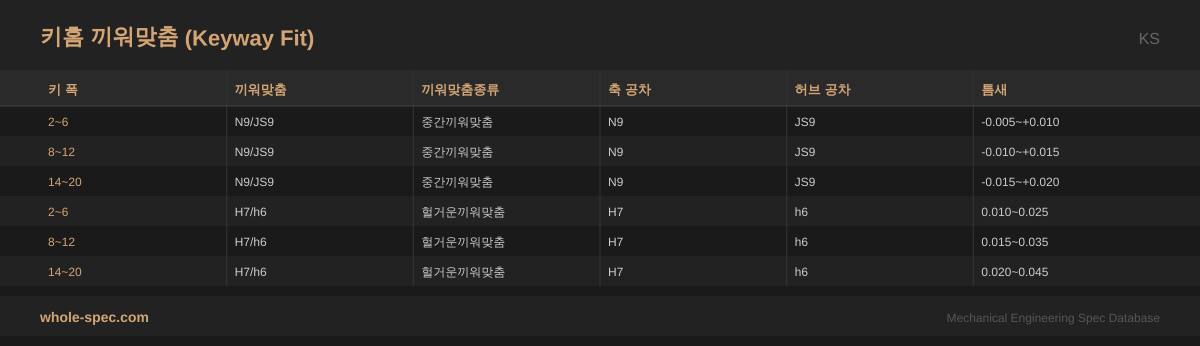

KS키홈 끼워맞춤
6 사이즈| 키 폭 | 끼워맞춤 | 끼워맞춤종류 | 축 공차 | 허브 공차 | 틈새 |
|---|---|---|---|---|---|
| 2~6 | N9/JS9 | 중간끼워맞춤 | N9 | JS9 | -0.005~+0.010 |
| 8~12 | N9/JS9 | 중간끼워맞춤 | N9 | JS9 | -0.010~+0.015 |
| 14~20 | N9/JS9 | 중간끼워맞춤 | N9 | JS9 | -0.015~+0.020 |
| 2~6 | H7/h6 | 헐거운끼워맞춤 | H7 | h6 | 0.010~0.025 |
| 8~12 | H7/h6 | 헐거운끼워맞춤 | H7 | h6 | 0.015~0.035 |
| 14~20 | H7/h6 | 헐거운끼워맞춤 | H7 | h6 | 0.020~0.045 |
아래는 키홈 끼워맞춤의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 키-축 키홈: N9(보통)/P9(억지), 키-허브 키홈: Js9(보통)/D10(헐거운) 공차 체계
- 보통형은 키 삽입·제거 용이, 억지형은 키 이탈 방지·충격하중 대응
- 과도한 틈새는 키 흔들림→프레팅 마모, 과도한 억지는 축 응력 집중 유발
주요 적용 분야
주로 고속 터빈 축, 충격하중 프레스 축, 왕복 운동 크랭크, 대형 송풍기 축, 밀 드라이브 축 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
키홈 끼워맞춤이 느슨하면 어떤 문제가 생기나요?
키가 키홈 안에서 흔들리며 프레팅 마모(미세 진동 마모)가 발생합니다. 장기간 방치하면 키홈 폭이 넓어져 교체가 필요합니다.
