황동판 규격표
Brass Plate KS Specifications — 4개 사이즈
KS D 5201
C2801 등 구리+아연 합금(황동) 판재로, 가공성·내식성이 좋아 장식재·계기판·밸브 부품에 사용됩니다.
실무 주의사항
- C2801(65/35 황동)이 범용이며, 절삭 가공에는 쾌삭황동(C3604)이 더 적합합니다.
- 납땜(브레이징)이 용이하여 전기·전자 부품 제작에 많이 사용됩니다.
선정 가이드
구리-아연 합금으로, 동판 대비 강도가 높고 가공성이 우수합니다. 장식용, 전기 부품, 악기, 밸브 부품 등에 사용됩니다. C2801(65/35 황동)이 범용입니다.

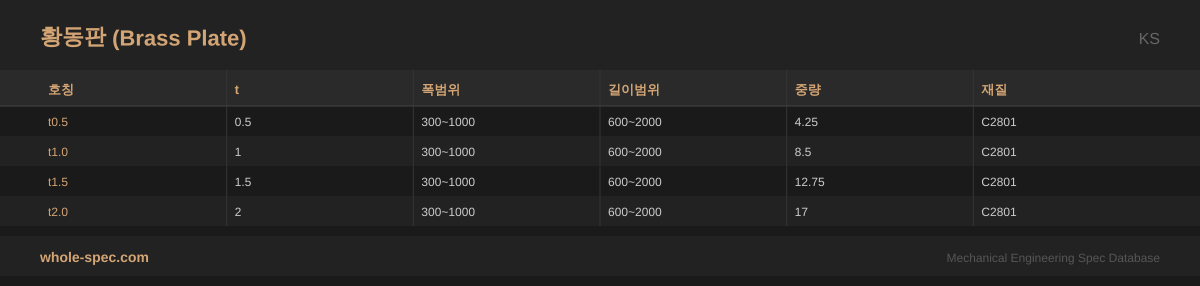

KS황동판
4 사이즈| 호칭 | t | 폭범위 | 길이범위 | 중량 | 재질 |
|---|---|---|---|---|---|
| t0.5 | 0.5 | 300~1000 | 600~2000 | 4.25 | C2801 |
| t1.0 | 1 | 300~1000 | 600~2000 | 8.5 | C2801 |
| t1.5 | 1.5 | 300~1000 | 600~2000 | 12.75 | C2801 |
| t2.0 | 2 | 300~1000 | 600~2000 | 17 | C2801 |
아래는 황동판의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- C2600(7:3 황동)/C2801(6:4 황동), 아연 함량에 따라 강도·가공성 변동
- 금색 외관으로 장식성 우수, 은도금·크롬도금 베이스 소재
- 쾌삭성(C3604) 추가 시 자동선반 절삭 부품 대량 생산 가능
주요 적용 분야
주로 악기(관악기), 건축 장식재, 전기 단자, 시계 부품, 밸브·피팅 부품 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
황동의 아연 함량에 따른 차이는?
아연 30%(C2600 70/30)은 가공성·내식성 우수, 아연 40%(C2801 65/35)은 강도가 높습니다. 아연이 35% 이상이면 탈아연 부식에 주의하세요.
