동판 규격표
Copper Plate KS Specifications — 6개 사이즈
KS D 5201
C1100(터프피치동) 등 구리 판재로, 전기·열전도성이 뛰어나 전기 부품·방열판·가스켓에 사용됩니다.
실무 주의사항
- 순동(C1100)은 가공 시 칩이 길게 이어지므로 절삭 조건(이송·날수)에 주의하세요.
- 구리는 공기 중에서 녹색 산화(녹청)가 생깁니다. 외관이 중요한 곳은 클리어 코팅을 적용하세요.
선정 가이드
전기·열 전도성이 필요한 곳에 사용합니다. 부스바, 열교환기, 전기 접점 등에 사용됩니다. 순동(C1100)이 표준이며, 가공성이 좋고 납땜이 용이합니다.

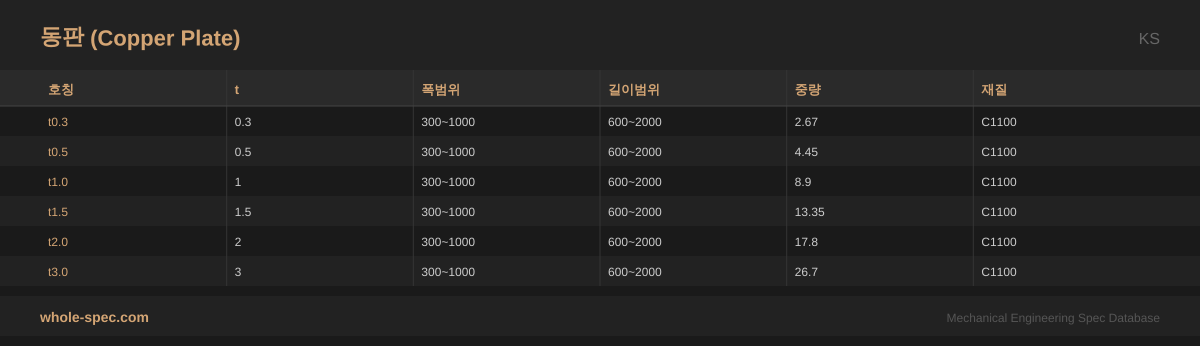

KS동판
6 사이즈| 호칭 | t | 폭범위 | 길이범위 | 중량 | 재질 |
|---|---|---|---|---|---|
| t0.3 | 0.3 | 300~1000 | 600~2000 | 2.67 | C1100 |
| t0.5 | 0.5 | 300~1000 | 600~2000 | 4.45 | C1100 |
| t1.0 | 1 | 300~1000 | 600~2000 | 8.9 | C1100 |
| t1.5 | 1.5 | 300~1000 | 600~2000 | 13.35 | C1100 |
| t2.0 | 2 | 300~1000 | 600~2000 | 17.8 | C1100 |
| t3.0 | 3 | 300~1000 | 600~2000 | 26.7 | C1100 |
아래는 동판의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- C1100(터프피치동) 순도 99.9%, 전기전도율 IACS 100% 기준 재질
- 열전도율 398 W/m·K로 금속 중 최고 수준, 방열·열교환 소재
- 냉간 가공성 우수, 압연·굽힘·딥드로잉 모두 가능
주요 적용 분야
주로 전기 부스바, 변압기 권선, 히트싱크, 가스켓, 지붕 동판 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
동판(구리판)의 종류는?
C1100(터프피치동)이 범용이며, 전기 전도성이 가장 높습니다. C1020(무산소동)은 전기·전자 고순도 용도에 사용됩니다.
