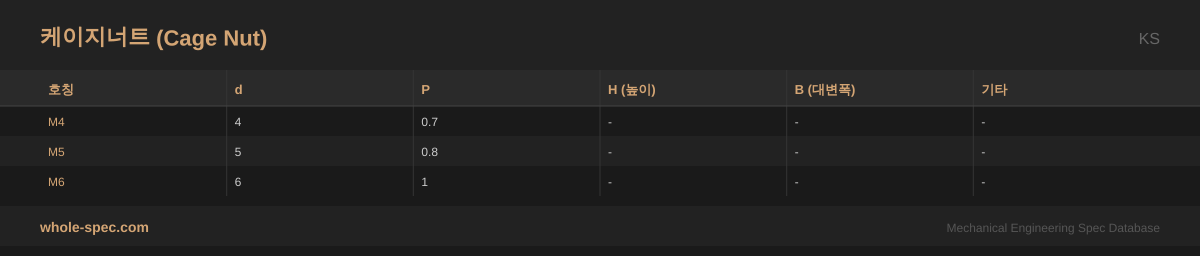

케이지너트 규격표

스프링 클립(케이지)에 너트가 들어 있어, 서버 랙·패널의 사각 구멍에 끼워 사용합니다.

실무 주의사항

• 패널 두께에 맞는 게이지(판 두께 범위)를 확인하세요. 게이지가 맞지 않으면 클립이 고정되지 않습니다.
• 사각 구멍 크기와 케이지너트 규격이 일치해야 합니다. 구멍이 크면 너트가 흔들리고, 작으면 삽입이 안 됩니다.

선정 가이드

19인치 서버 랙, 네트워크 캐비닛 등 사각 구멍에 클립으로 장착하는 너트입니다. 플로팅(유동) 구조로 볼트 구멍 정렬 오차를 보정할 수 있어 편리합니다. M4~M6이 가장 많이 사용되며, 패널 두께에 맞는 게이지를 선택해야 합니다.

아래는 케이지너트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 스프링 강판 케이지(새장)에 너트 내장, 사각 구멍에 클립 장착
• 장착 후 위치 유동(floating)으로 볼트 구멍 정렬 보정 가능
• M4~M12, 10/12 게이지 패널 두께 대응, 19인치 랙 표준

주요 적용 분야

주로 서버 랙(19인치), 네트워크 캐비닛, 전기 배전반, 데이터센터 장비, 통신 장비함 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
