봉지너트 규격표
Dome Nut KS Specifications — 5개 사이즈
DIN 1587
캡너트와 유사하게 한쪽이 막힌 너트로, 볼트 끝을 감싸 안전하고 깔끔한 마감을 제공합니다.
실무 주의사항
- 기밀이 필요한 곳에서는 씰링 테이프나 가스켓과 병용하세요. 봉지너트만으로는 완전 밀봉이 어렵습니다.
- 캡너트와 마찬가지로 볼트 길이를 정확히 맞춰야 합니다. 볼트가 내부 바닥에 닿으면 체결 불량이 됩니다.
선정 가이드
캡너트와 유사하게 볼트 끝을 감싸지만, 돔이 아닌 평면 마감입니다. 기밀·수밀이 필요한 곳에 적합합니다. 식품기계, 화학설비, 수처리 장비 등에서 먼지나 수분 유입을 차단합니다.

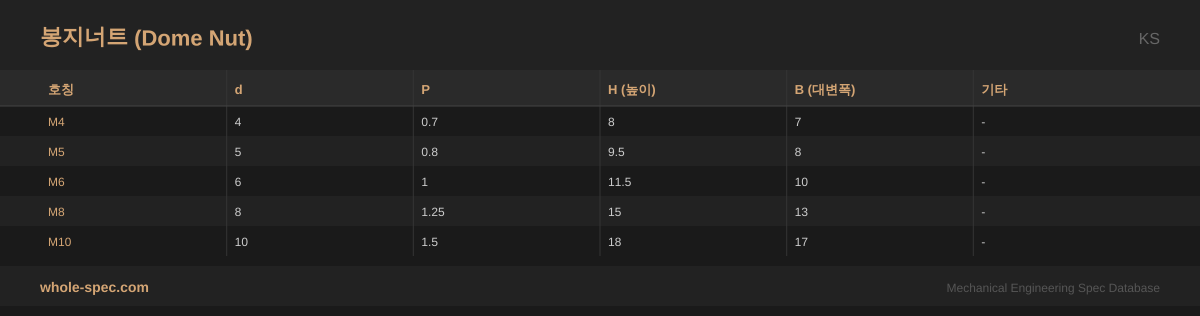

KS봉지너트
5 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 8 | 7 | - |
| M5 | 5 | 0.8 | 9.5 | 8 | - |
| M6 | 6 | 1 | 11.5 | 10 | - |
| M8 | 8 | 1.25 | 15 | 13 | - |
| M10 | 10 | 1.5 | 18 | 17 | - |
아래는 봉지너트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 한쪽이 막힌 구조로 볼트 끝단 관통 차단, 먼지·수분 유입 방지
- 캡너트와 달리 돔이 아닌 평면 마감, 기밀·수밀 요구 부위에 적합
- 스테인리스·황동 재질로 식품·화학 환경 내식성 확보
주요 적용 분야
주로 식품 기계 위생 체결, 화학 배관 밀봉부, 수처리 설비, 클린룸 장비, 제약 장비 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
봉지너트와 캡너트의 차이는?
캡너트는 돔형 마감, 봉지너트는 평면 마감입니다. 기밀·수밀이 필요하면 봉지너트가 적합합니다. 외관이 중요하면 캡너트가 더 미려합니다.
