최소절곡값 계산기

용도

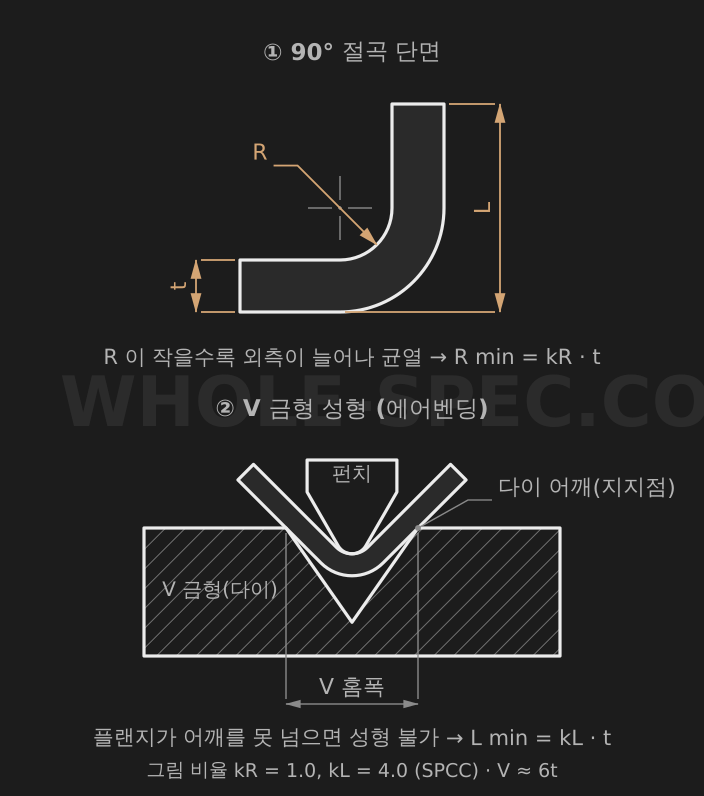

판금을 90도 절곡할 때 균열 없이 가공할 수 있는 최소 절곡 반경 R과 최소 절곡 높이 L을 재질·두께별로 계산합니다.

핵심 공식

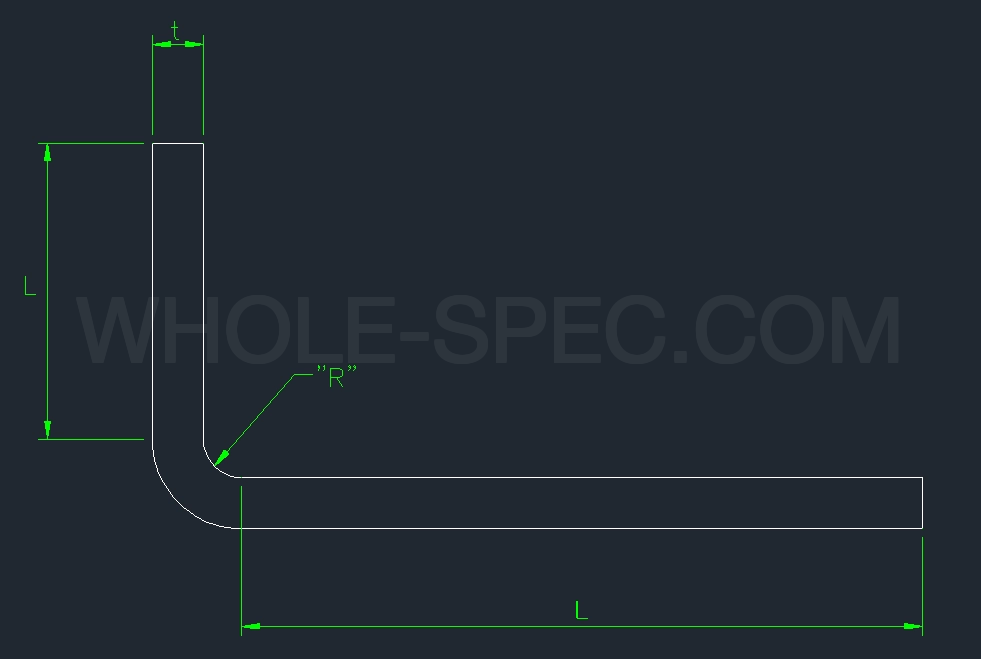

두 값 모두 판 두께 t에 비례합니다. R(min)=t×kR, L(min)=t×kL이며 kR·kL은 재질별 계수입니다.

재질 계수

kR·kL은 재질의 연성·가공경화를 반영합니다. SUS304는 kR=1.5·kL=4.5, A5052는 kR=0.5·kL=2.0, C1100은 kR=0.3·kL=1.5입니다.

예제 계산

SUS304 t=2.0mm는 kR=1.5·kL=4.5이므로 R(min)=3.0mm, L(min)=9.0mm입니다. A5052 t=1.5mm는 R(min)=0.75mm, L(min)=3.0mm입니다.

주의사항

이 값은 균열을 막기 위한 하한이므로 R·L을 이 값 이상으로 잡고, 결과 직각으로 절곡하며, L이 짧으면 각도가 흐트러지므로 최소 높이를 확보하세요.
