실린더 계산기

용도

공압·유압 실린더의 전진·후진 추력과 1회 소비공기량, 분당 소비유량을 한 번에 계산합니다.

핵심 공식

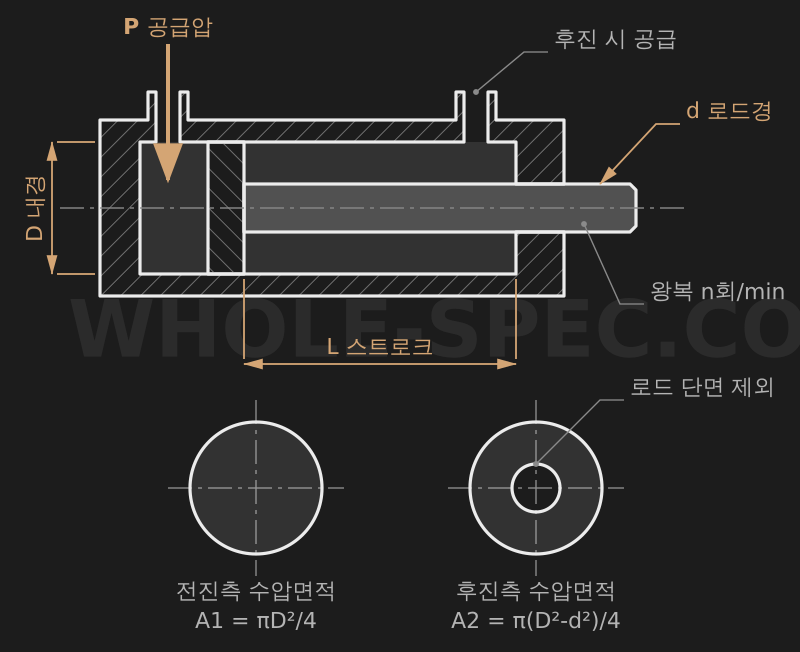

전진 면적 Ap=π/4·D², 후진 환형 면적 Ar=π/4·(D²−d²) · 추력 Fp=P·Ap, Fr=P·Ar · 소비공기 V=A·L, 소비유량 Q=A·L·n.

입력값

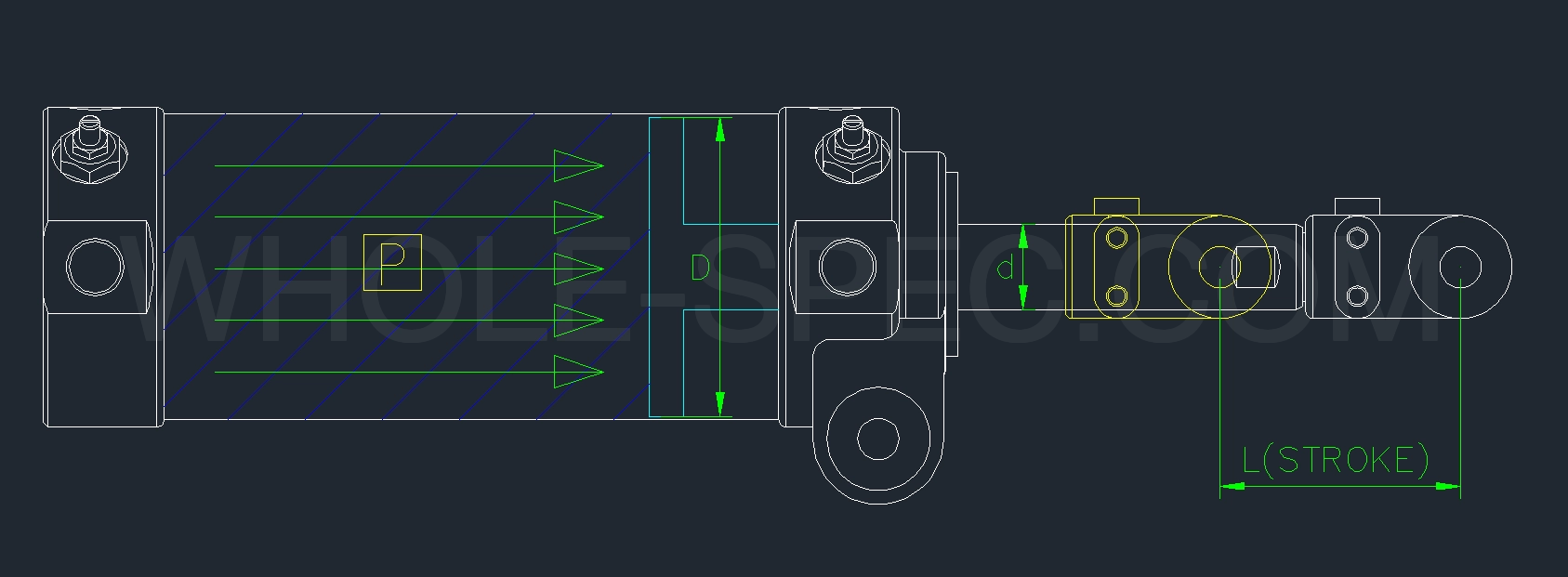

D는 내경(mm), d는 로드경(mm), P는 공급압력(MPa), L은 스트로크(mm), n은 분당 사이클 수입니다.

예제 계산

D=50, d=20, P=0.5MPa, L=100mm, n=10이면 Ap=1963.5mm², Ar=1649.3mm², Fp≈982N(100kgf), Fr≈825N(84kgf), V≈0.196L, Q≈117.8L/min입니다.

주의사항

추력은 마찰·배압을 무시한 이론값이므로 유효 추력은 50~70%로 보고 안전계수를 두세요. 소비량은 자유공기 환산값으로, 실제 표준대기 소비량은 압축비만큼 더 큽니다.
