고주파 규격표
Induction Hardening KS Specifications — 4개 사이즈
KS D 3752KS D 3867KS D 3525
고주파 경화(Induction Hardening)는 표면에 유도 전류를 흘려 수초 내에 Ac₃ 이상으로 가열한 뒤 즉시 수냉하여 표면만 경화시키는 고속 표면 열처리입니다. S45C·S50C·SCM440·SUJ2 등 0.35% C 이상의 중탄소강에 적용하며, 경화 깊이 1.5~6mm, 표면 경도 HRC 55~62를 얻습니다. 처리 시간이 짧고(수초~수분) 국부 경화가 가능해 축의 저널부·스플라인·리니어 가이드 레일·캠 등 "필요한 부위만" 경화시키는 데 이상적입니다.
KS고주파

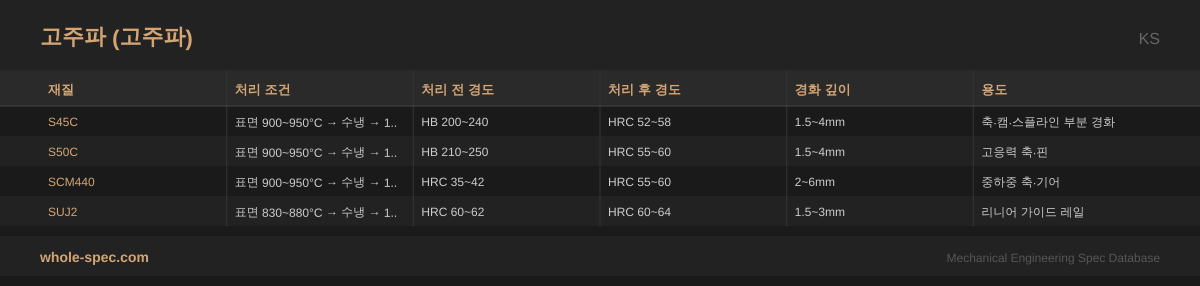

4 사이즈| 재질 | 처리 조건 | 처리 전 경도 | 처리 후 경도 | 경화 깊이 | 용도 |
|---|---|---|---|---|---|
| S45C | 표면 900~950°C → 수냉 → 170~200°C 뜨임 | HB 200~240 | HRC 52~58 | 1.5~4mm | 축·캠·스플라인 부분 경화 |
| S50C | 표면 900~950°C → 수냉 → 170~200°C 뜨임 | HB 210~250 | HRC 55~60 | 1.5~4mm | 고응력 축·핀 |
| SCM440 | 표면 900~950°C → 수냉 → 170~200°C 뜨임 | HRC 35~42 | HRC 55~60 | 2~6mm | 중하중 축·기어 |
| SUJ2 | 표면 830~880°C → 수냉 → 150~180°C 뜨임 | HRC 60~62 | HRC 60~64 | 1.5~3mm | 리니어 가이드 레일 |
