구멍용 스냅링 규격표
Snap Ring (Bore) Specifications — 41개 사이즈
KS B 1337DIN 472
하우징(구멍) 안쪽 홈에 끼워 샤프트나 베어링의 이탈을 방지하는 내경형 C형 스냅링입니다. 내경용 스냅링 플라이어로 장착합니다.
실무 주의사항
- 내경용 스냅링 플라이어를 사용하세요. 축용 플라이어와 반대로 벌리는 방향이 다릅니다.
- 구멍 내벽의 홈 가공 정밀도가 중요합니다. 홈 직경이 규격에서 벗어나면 스냅링이 빠지거나 삽입이 안 됩니다.

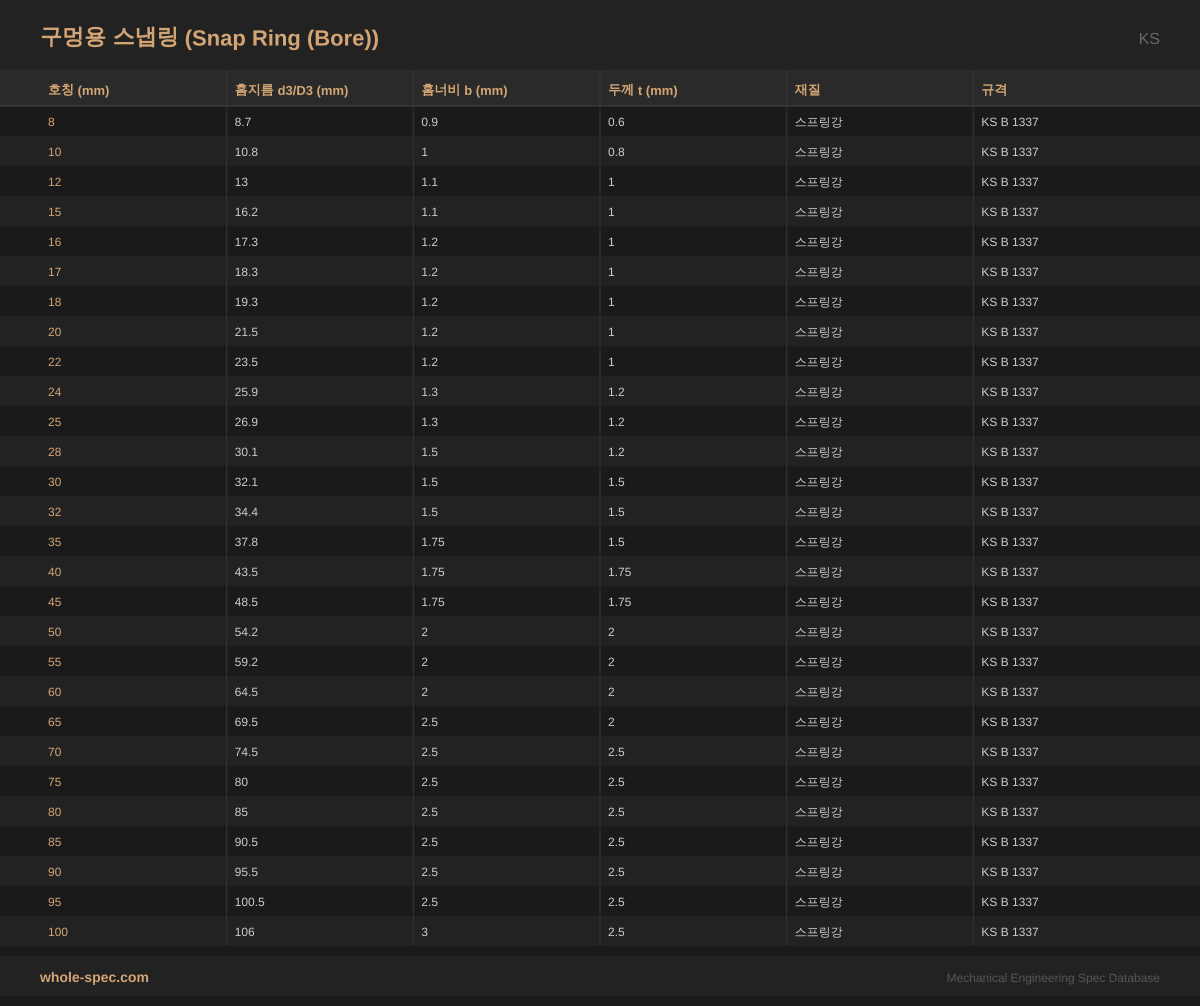

KS구멍용 스냅링
28 사이즈| 호칭 (mm) | 홈지름 d3/D3 (mm) | 홈너비 b (mm) | 두께 t (mm) | 재질 | 규격 |
|---|---|---|---|---|---|
| 8 | 8.7 | 0.9 | 0.6 | 스프링강 | KS B 1337 |
| 10 | 10.8 | 1 | 0.8 | 스프링강 | KS B 1337 |
| 12 | 13 | 1.1 | 1 | 스프링강 | KS B 1337 |
| 15 | 16.2 | 1.1 | 1 | 스프링강 | KS B 1337 |
| 16 | 17.3 | 1.2 | 1 | 스프링강 | KS B 1337 |
| 17 | 18.3 | 1.2 | 1 | 스프링강 | KS B 1337 |
| 18 | 19.3 | 1.2 | 1 | 스프링강 | KS B 1337 |
| 20 | 21.5 | 1.2 | 1 | 스프링강 | KS B 1337 |
| 22 | 23.5 | 1.2 | 1 | 스프링강 | KS B 1337 |
| 24 | 25.9 | 1.3 | 1.2 | 스프링강 | KS B 1337 |
| 25 | 26.9 | 1.3 | 1.2 | 스프링강 | KS B 1337 |
| 28 | 30.1 | 1.5 | 1.2 | 스프링강 | KS B 1337 |
| 30 | 32.1 | 1.5 | 1.5 | 스프링강 | KS B 1337 |
| 32 | 34.4 | 1.5 | 1.5 | 스프링강 | KS B 1337 |
| 35 | 37.8 | 1.75 | 1.5 | 스프링강 | KS B 1337 |
| 40 | 43.5 | 1.75 | 1.75 | 스프링강 | KS B 1337 |
| 45 | 48.5 | 1.75 | 1.75 | 스프링강 | KS B 1337 |
| 50 | 54.2 | 2 | 2 | 스프링강 | KS B 1337 |
| 55 | 59.2 | 2 | 2 | 스프링강 | KS B 1337 |
| 60 | 64.5 | 2 | 2 | 스프링강 | KS B 1337 |
| 65 | 69.5 | 2.5 | 2 | 스프링강 | KS B 1337 |
| 70 | 74.5 | 2.5 | 2.5 | 스프링강 | KS B 1337 |
| 75 | 80 | 2.5 | 2.5 | 스프링강 | KS B 1337 |
| 80 | 85 | 2.5 | 2.5 | 스프링강 | KS B 1337 |
| 85 | 90.5 | 2.5 | 2.5 | 스프링강 | KS B 1337 |
| 90 | 95.5 | 2.5 | 2.5 | 스프링강 | KS B 1337 |
| 95 | 100.5 | 2.5 | 2.5 | 스프링강 | KS B 1337 |
| 100 | 106 | 3 | 2.5 | 스프링강 | KS B 1337 |
DIN구멍용 스냅링
13 사이즈| 호칭 (mm) | 홈지름 d3/D3 (mm) | 홈너비 b (mm) | 두께 t (mm) | 재질 | 규격 |
|---|---|---|---|---|---|
| 8 | 8.7 | 0.9 | 0.6 | 스프링강 | DIN 472 |
| 10 | 10.8 | 1 | 0.8 | 스프링강 | DIN 472 |
| 12 | 13 | 1.1 | 1 | 스프링강 | DIN 472 |
| 15 | 16.2 | 1.1 | 1 | 스프링강 | DIN 472 |
| 20 | 21.5 | 1.2 | 1 | 스프링강 | DIN 472 |
| 25 | 26.9 | 1.3 | 1.2 | 스프링강 | DIN 472 |
| 30 | 32.1 | 1.5 | 1.5 | 스프링강 | DIN 472 |
| 40 | 43.5 | 1.75 | 1.75 | 스프링강 | DIN 472 |
| 50 | 54.2 | 2 | 2 | 스프링강 | DIN 472 |
| 60 | 64.5 | 2 | 2 | 스프링강 | DIN 472 |
| 70 | 74.5 | 2.5 | 2.5 | 스프링강 | DIN 472 |
| 80 | 85 | 2.5 | 2.5 | 스프링강 | DIN 472 |
| 100 | 106 | 3 | 2.5 | 스프링강 | DIN 472 |
주요 특징
- 하우징(구멍) 홈에 장착되어 샤프트·베어링의 축 방향 이탈을 방지하는 내경형 C형 링
- 구멍용 플라이어(내경형)로 장착, 탄성 변형을 이용한 스냅 방식
- KS B 1337 / DIN 472 / ISO 5426 규격, 8~100mm 구멍 내경 대응
주요 적용 분야
베어링 하우징 위치결정, 실린더 내부 피스톤 고정, 유압 밸브 내부 부품 고정, 기어 케이스 조립
자주 묻는 질문
구멍용 스냅링은 어떤 하중을 지지하나요?
축방향 이탈만 방지하며, 큰 축하중을 지지하지는 않습니다. 축방향 하중이 큰 곳에는 숄더(단턱) 또는 너트 고정 방식을 사용하세요.
