알루미늄프로파일(경량) 규격표
Aluminum Profile (Light) Specifications — 3개 사이즈
-ISO 5765JIS H 4100
단면 두께가 얇은 경량형 알루미늄 프로파일입니다. 가벼운 구조물·디스플레이·커버 프레임에 적합합니다.
실무 주의사항
- 표준형 대비 벽두께가 30~40% 얇습니다. 충격이나 진동 하중에는 표준형을 사용하세요.
- 이동식 장비(AGV/AMR)나 전시 부스처럼 무게가 중요한 곳에 적합합니다.
선정 가이드
표준 프로파일 대비 벽두께가 30~40% 얇은 경량형입니다. AGV/AMR 프레임, 이동식 작업대, 전시 부스 등 이동성이 중요한 곳에 사용합니다. 정하중 환경 전용이며, 충격이나 진동 하중에는 표준형을 사용하세요.

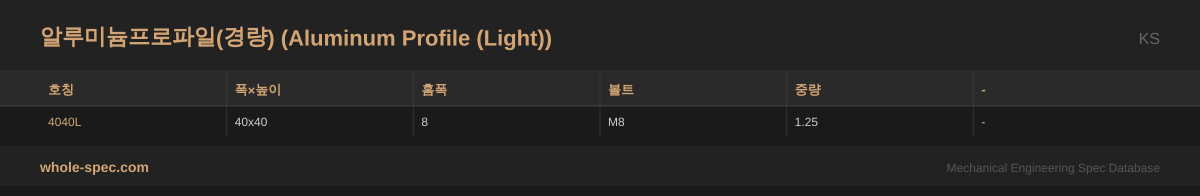

KS알루미늄프로파일(경량)
1 사이즈| 호칭 | 폭×높이 | 홈폭 | 볼트 | 중량 | - |
|---|---|---|---|---|---|
| 4040L | 40x40 | 8 | M8 | 1.25 | - |
ISO알루미늄프로파일(경량)
1 사이즈| 호칭 | 폭×높이 | 홈폭 | 볼트 | 중량 | - |
|---|---|---|---|---|---|
| 4040L | 40x40 | 8 | M8 | 1.25 | - |
JIS알루미늄프로파일(경량)
1 사이즈| 호칭 | 폭×높이 | 홈폭 | 볼트 | 중량 | - |
|---|---|---|---|---|---|
| 4040L | 40x40 | 8 | M8 | 1.25 | - |
주요 특징
- 표준 대비 벽두께 30~40% 감소, 동일 단면에서 경량화 달성
- 내부 리브 최소화로 관성모멘트 유지하면서 단위중량 절감
- 이동식 장비·로봇 가반하중 절감 목적, 정하중 환경 전용
주요 적용 분야
AGV·AMR 프레임, 이동식 작업대, 전시 부스, 교육용 로봇, 경량 지그·픽스처
자주 묻는 질문
경량형과 표준형의 하중 차이는?
경량형은 표준형 대비 허용하중이 30~50% 낮습니다. 정하중 전용이며, 충격·진동 환경에서는 표준형을 사용해야 합니다.
