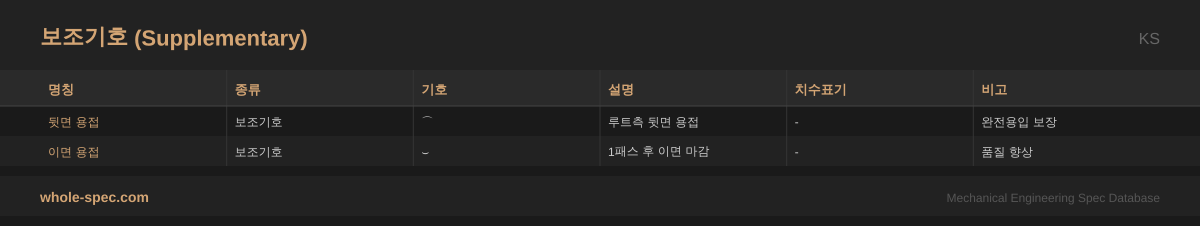

보조기호 규격표

용접 마감(갈기·볼록·오목)과 현장용접·전주용접 등의 보조 기호입니다.

실무 주의사항

• 용접 마감(갈기·볼록·오목)과 현장용접·전주용접 등의 지시에 사용합니다.

아래는 보조기호의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 용접 보조 정보: 현장용접(깃발), 전주용접(원), 백킹(사각) 등 부가 기호
• 꼬리(tail) 부분에 용접 방법(SMAW/GMAW/GTAW)·검사(RT/UT) 코드 기입
• 마감 기호(G: 연삭/M: 기계/C: 칩핑)로 용접 후 표면 처리 지정

주요 적용 분야

주로 현장 시공 용접 지시, 밀폐 용접(전주), 이면 백킹 지정, 비파괴 검사 요구, 용접 후 마감 지시 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
