플랜지볼트 규격표
Flange Bolt KS Specifications — 10개 사이즈
DIN 6921
이 규격은 DIN(독일 공업 규격, Deutsches Institut für Normung)을 기반으로 합니다. 독일·유럽산 수입 설비 유지보수나 유럽 시장 납품 시 필수적으로 참조하는 표준입니다.
DIN 6921 / ISO 15072 플랜지 볼트의 M5~M24 호칭별 AF와 플랜지 외경 대응표입니다. 일반 육각볼트보다 AF가 한 단계 작은 경우가 많아(M10 AF 15, M12 AF 18), 구 공구로는 체결이 불가능합니다. 전용 복스·플랜지 소켓을 사용해야 하며, 플랜지 자체가 와셔 역할을 해 별도 와셔 없이도 접촉면을 분산시킵니다. 자동차·중장비의 구조 체결 표준입니다.
DIN플랜지볼트

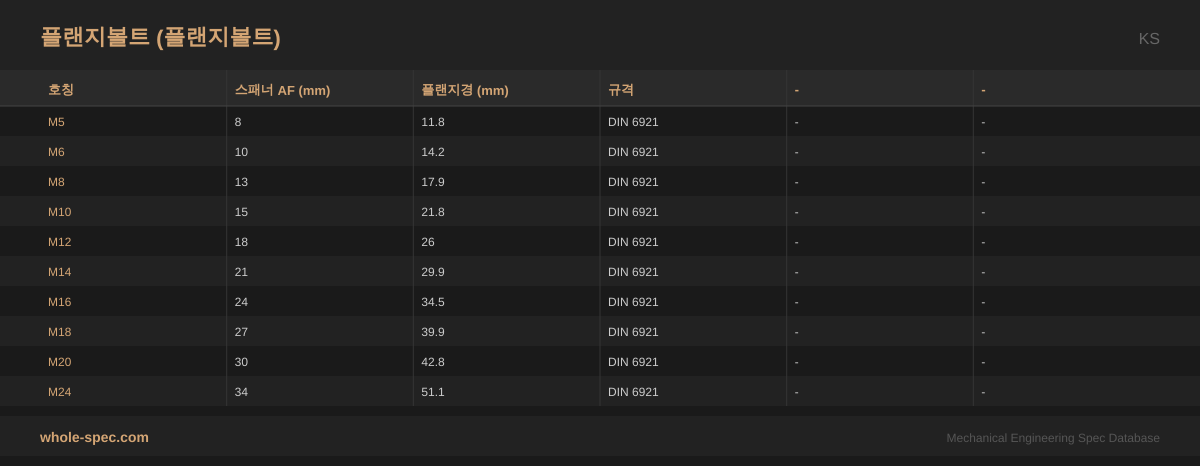

10 사이즈| 호칭 | 스패너 AF (mm) | 플랜지경 (mm) | 규격 | - | - |
|---|---|---|---|---|---|
| M5 | 8 | 11.8 | DIN 6921 | - | - |
| M6 | 10 | 14.2 | DIN 6921 | - | - |
| M8 | 13 | 17.9 | DIN 6921 | - | - |
| M10 | 15 | 21.8 | DIN 6921 | - | - |
| M12 | 18 | 26 | DIN 6921 | - | - |
| M14 | 21 | 29.9 | DIN 6921 | - | - |
| M16 | 24 | 34.5 | DIN 6921 | - | - |
| M18 | 27 | 39.9 | DIN 6921 | - | - |
| M20 | 30 | 42.8 | DIN 6921 | - | - |
| M24 | 34 | 51.1 | DIN 6921 | - | - |
