금속와셔 규격표
Metal Washer KS Specifications — 8개 사이즈
-
구리·황동 등 금속 재질의 와셔로, 밀봉(씰링)이나 열전도가 필요한 곳에 사용됩니다.
실무 주의사항
- 동와셔를 유압 피팅 밀봉에 사용할 때 어닐링(풀림 열처리, 600~700°C)하면 밀봉성이 크게 향상됩니다.
- 재사용 시 매번 어닐링해야 합니다. 한 번 조인 동와셔는 가공경화되어 밀봉성이 떨어집니다.
선정 가이드
구리·황동 재질로 전기 도통, 밀봉(씰링), 또는 고온 환경에서 사용합니다. 동와셔는 유압 피팅의 밀봉에 필수이며, 사용 전 어닐링(풀림 열처리)하면 밀봉성이 향상됩니다. 나일론·고무가 견디지 못하는 고온(~400°C) 환경의 대안입니다.
KS금속와셔

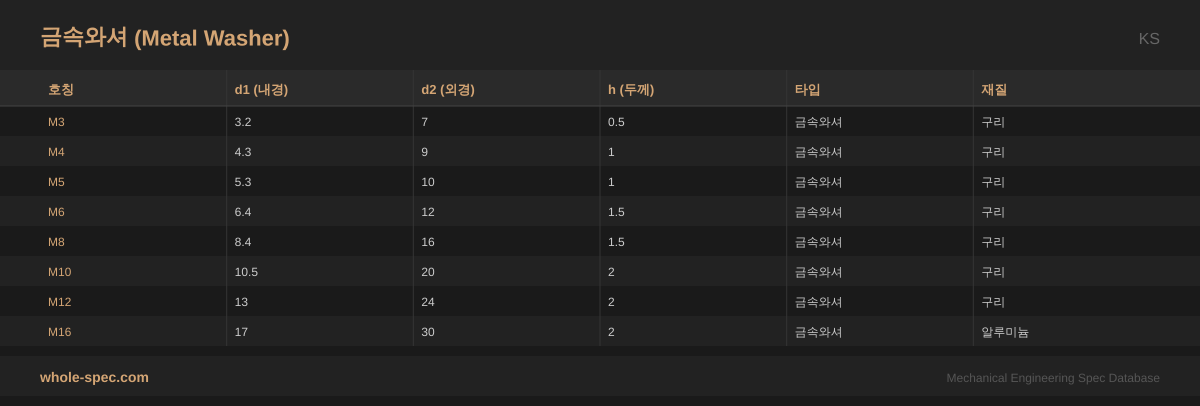

8 사이즈| 호칭 | d1 (내경) | d2 (외경) | h (두께) | 타입 | 재질 |
|---|---|---|---|---|---|
| M3 | 3.2 | 7 | 0.5 | 금속와셔 | 구리 |
| M4 | 4.3 | 9 | 1 | 금속와셔 | 구리 |
| M5 | 5.3 | 10 | 1 | 금속와셔 | 구리 |
| M6 | 6.4 | 12 | 1.5 | 금속와셔 | 구리 |
| M8 | 8.4 | 16 | 1.5 | 금속와셔 | 구리 |
| M10 | 10.5 | 20 | 2 | 금속와셔 | 구리 |
| M12 | 13 | 24 | 2 | 금속와셔 | 구리 |
| M16 | 17 | 30 | 2 | 금속와셔 | 알루미늄 |
아래는 금속와셔의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 구리·황동·인청동 재질로 전기전도성 확보, 접지·도통 경로 형성
- 연질 금속 특성으로 밀봉(sealing) 와셔 기능 겸용 가능
- 고온 환경(~400°C)에서도 탄성 유지, 나일론·고무 대체
주요 적용 분야
주로 전기 접지 접속, 유압 피팅 밀봉(동와셔), 고온 배관, 변압기 단자, 보일러 플랜지 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
동와셔를 어닐링하는 방법은?
600~700°C로 가열 후 수냉(물에 담금)합니다. 어닐링하면 구리가 연화되어 밀봉면에 밀착됩니다. 재사용할 때마다 어닐링이 필요합니다.
