UNF 규격표
UNF (Unified Fine) KS Specifications — 11개 사이즈
ASME B1.1
UNF(Unified National Fine)는 ASME B1.1 기준 미국 표준 인치 가는 피치 나사 규격입니다. 동일 외경에서 UNC보다 산 수(TPI)가 많아 피치가 작고, 진동 환경·박벽 부품·정밀 기계에 사용됩니다. 본 표는 #4~1인치 범위의 외경·TPI·골지름·유효단면적을 수록하며, 항공 구조물·계측기·조정 나사(조정노브)에 자주 적용됩니다.
KSUNF

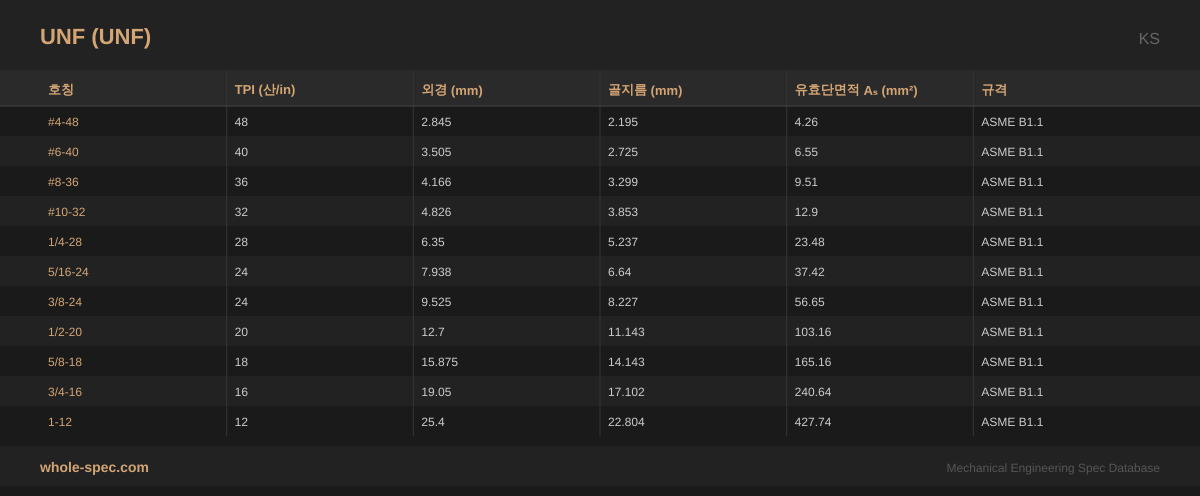

11 사이즈| 호칭 | TPI (산/in) | 외경 (mm) | 골지름 (mm) | 유효단면적 Aₛ (mm²) | 규격 |
|---|---|---|---|---|---|
| #4-48 | 48 | 2.845 | 2.195 | 4.26 | ASME B1.1 |
| #6-40 | 40 | 3.505 | 2.725 | 6.55 | ASME B1.1 |
| #8-36 | 36 | 4.166 | 3.299 | 9.51 | ASME B1.1 |
| #10-32 | 32 | 4.826 | 3.853 | 12.9 | ASME B1.1 |
| 1/4-28 | 28 | 6.35 | 5.237 | 23.48 | ASME B1.1 |
| 5/16-24 | 24 | 7.938 | 6.64 | 37.42 | ASME B1.1 |
| 3/8-24 | 24 | 9.525 | 8.227 | 56.65 | ASME B1.1 |
| 1/2-20 | 20 | 12.7 | 11.143 | 103.16 | ASME B1.1 |
| 5/8-18 | 18 | 15.875 | 14.143 | 165.16 | ASME B1.1 |
| 3/4-16 | 16 | 19.05 | 17.102 | 240.64 | ASME B1.1 |
| 1-12 | 12 | 25.4 | 22.804 | 427.74 | ASME B1.1 |
