위치공차 규격표
Position Tolerance KS Specifications — 4개 사이즈
KS B 0608
위치도·동심도·대칭도 등 데이텀 기준 대비 형체의 위치 정밀도를 규정하는 공차입니다.
선정 가이드
데이텀 기준으로 구멍·핀 등의 위치 정밀도를 규정합니다. 볼트 구멍 패턴(PCD), 금형 가이드 핀, 커넥터 핀 배열 등에 적용합니다. MMC(최대실체조건) 적용 시 보너스 공차를 활용하여 제조 비용을 절감할 수 있습니다.
KS위치공차

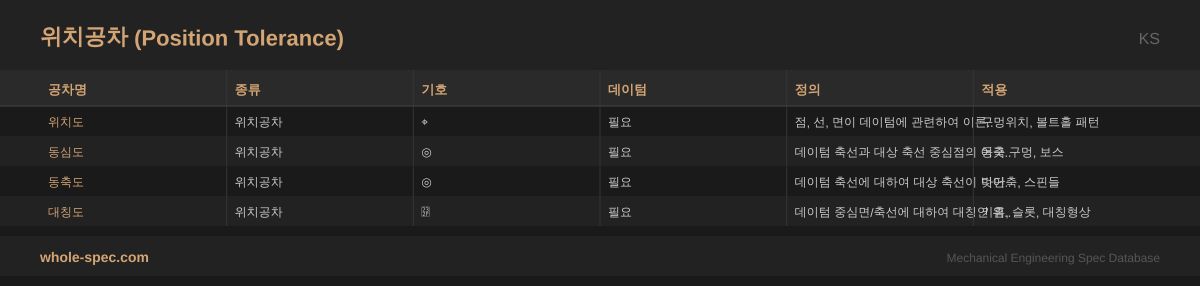

4 사이즈| 공차명 | 종류 | 기호 | 데이텀 | 정의 | 적용 |
|---|---|---|---|---|---|
| 위치도 | 위치공차 | ⌖ | 필요 | 점, 선, 면이 데이텀에 관련하여 이론적으로 정확한 위치로부터 벗어난 크기 | 구멍위치, 볼트홀 패턴 |
| 동심도 | 위치공차 | ◎ | 필요 | 데이텀 축선과 대상 축선 중심점의 어긋남 크기 | 동축 구멍, 보스 |
| 동축도 | 위치공차 | ◎ | 필요 | 데이텀 축선에 대하여 대상 축선이 벗어난 크기 | 다단축, 스핀들 |
| 대칭도 | 위치공차 | ⌯ | 필요 | 데이텀 중심면/축선에 대하여 대칭인 위치로부터 벗어난 크기 | 키홈, 슬롯, 대칭형상 |
아래는 위치공차의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 데이텀 기준 좌표계에서 형체의 참 위치(True Position) 대비 허용 편차
- 위치도·동축도·대칭도 3종, 복합 데이텀(A|B|C) 지정으로 3축 규제
- MMC 보너스 공차: 실 치수가 최대실체에서 벗어날수록 위치 공차 증가
주요 적용 분야
주로 볼트 구멍 패턴(PCD), 베어링 하우징 동축도, 도브테일 대칭도, 커넥터 핀 배열, 금형 가이드 핀 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
위치도 ø0.2의 의미는?
구멍 중심이 이론적 정위치(True Position)에서 직경 0.2mm의 원 안에 있어야 합니다. MMC 조건이 적용되면 구멍이 커질수록 허용 위치 공차가 늘어납니다(보너스 공차).
