헐거운끼워맞춤 규격표
Clearance Fit KS Specifications — 4개 사이즈
KS B 0401
축과 구멍 사이에 항상 틈새가 생기는 끼워맞춤입니다. 회전·슬라이딩 운동이 필요한 곳에 적용됩니다.
실무 주의사항
- 헐거운 끼워맞춤에서도 최소 틈새가 윤활유막 두께보다 커야 합니다. 틈새가 너무 작으면 유막이 끊겨 소착(seizure)이 발생합니다.
선정 가이드
축과 구멍 사이에 항상 틈새가 있어 자유롭게 회전하거나 슬라이딩할 수 있습니다. H7/f6(미끄럼맞춤), H7/g6(정밀활동), H11/d11(거친맞춤) 등이 대표적입니다. 베어링 외륜-하우징, 슬라이딩 가이드, 피스톤-실린더 등에 사용합니다. 윤활유막 형성 공간이 필요한 곳에 적합합니다.
KS헐거운끼워맞춤

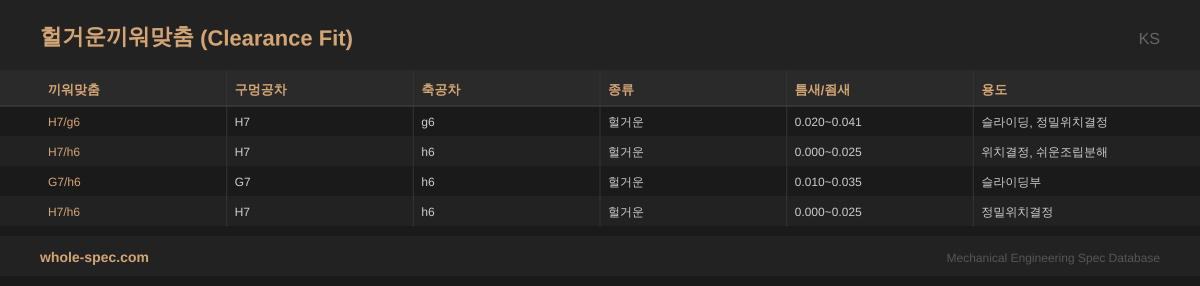

4 사이즈| 끼워맞춤 | 구멍공차 | 축공차 | 종류 | 틈새/죔새 | 용도 |
|---|---|---|---|---|---|
| H7/g6 | H7 | g6 | 헐거운 | 0.020~0.041 | 슬라이딩, 정밀위치결정 |
| H7/h6 | H7 | h6 | 헐거운 | 0.000~0.025 | 위치결정, 쉬운조립분해 |
| G7/h6 | G7 | h6 | 헐거운 | 0.010~0.035 | 슬라이딩부 |
| H7/h6 | H7 | h6 | 헐거운 | 0.000~0.025 | 정밀위치결정 |
아래는 헐거운끼워맞춤의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 축 공차역 e~h + 구멍 공차역 E~H 조합, 항상 양(+)의 틈새 보장
- H7/f6(미끄럼맞춤), H7/g6(정밀활동), H11/d11(거친맞춤) 대표 조합
- 윤활유막 형성 공간 확보, 열팽창 시에도 고착 없이 활동 가능
주요 적용 분야
주로 슬라이딩 베어링 축, 유압 실린더 피스톤, 기어박스 유동축, 리니어 가이드 레일, 풀리 보어 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
H7/g6과 H7/f6의 차이는?
H7/g6(정밀활동)은 틈새가 작아 정밀한 미끄럼 운동에 적합합니다. H7/f6(미끄럼맞춤)은 틈새가 더 커서 윤활유가 충분히 들어가야 하는 회전 운동에 적합합니다.
