분할핀 규격표
Split Pin Specifications — 24개 사이즈
KS B 1364ISO 1234JIS B 1351DIN 94

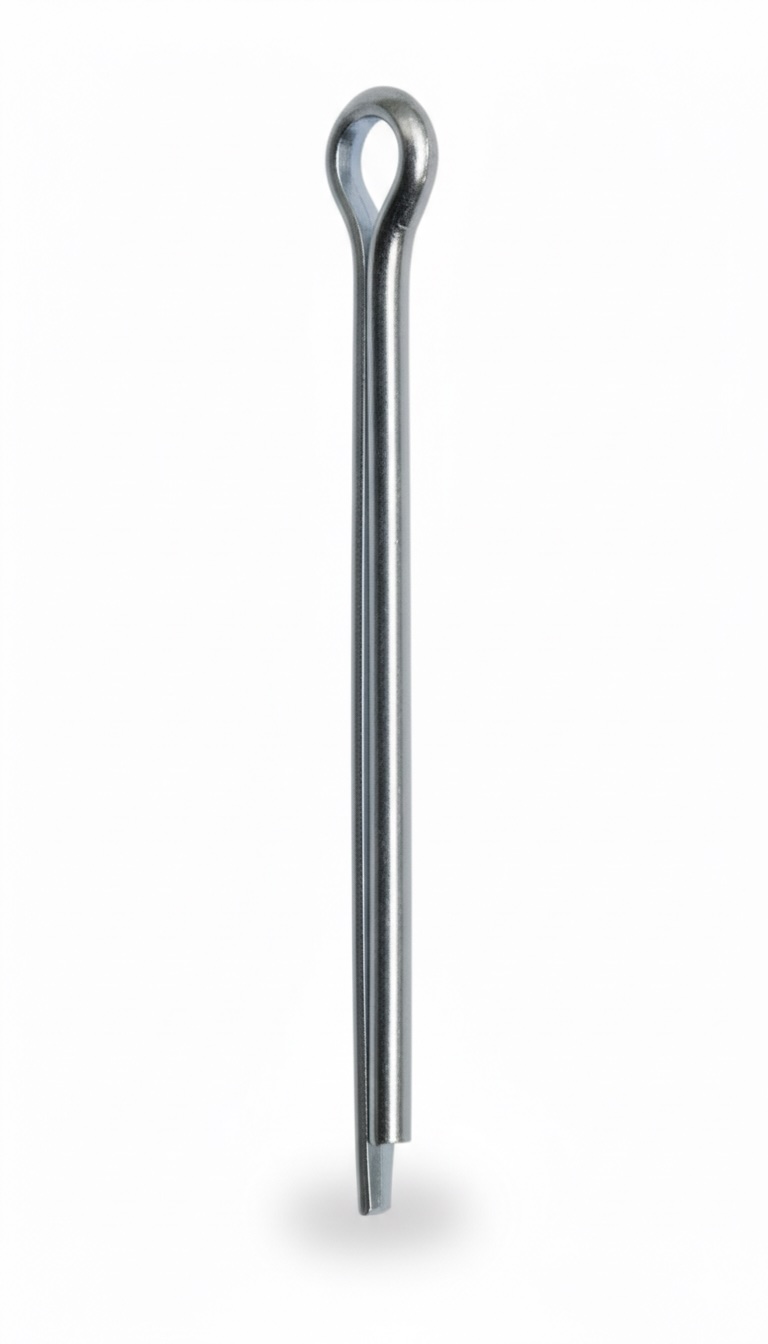

U자형으로 접힌 핀으로, 관통 구멍에 끼운 뒤 다리를 벌려 빠짐을 방지합니다. 홈붙이너트·클레비스에 사용됩니다.
실무 주의사항
- 한번 사용한 분할핀은 재사용하지 마세요. 다리를 구부렸다 펴면 금속 피로로 쉽게 부러집니다.
- 다리를 구부릴 때 양쪽을 반대 방향으로 벌려 볼트 측면에 밀착시키세요. 한쪽만 구부리면 빠짐 방지가 불충분합니다.
선정 가이드
홈붙이너트(캐슬너트)나 클레비스 핀과 함께 사용하여 물리적으로 빠짐을 방지하는 안전핀입니다. 삽입 후 양 다리를 벌려 고정합니다. 반드시 1회용으로 사용하고, 분해 시 새 핀으로 교체해야 합니다. 자동차 타이로드, 항공기 제어 케이블 등 안전 필수 체결부에 사용됩니다.
분할핀 (Split Pin)

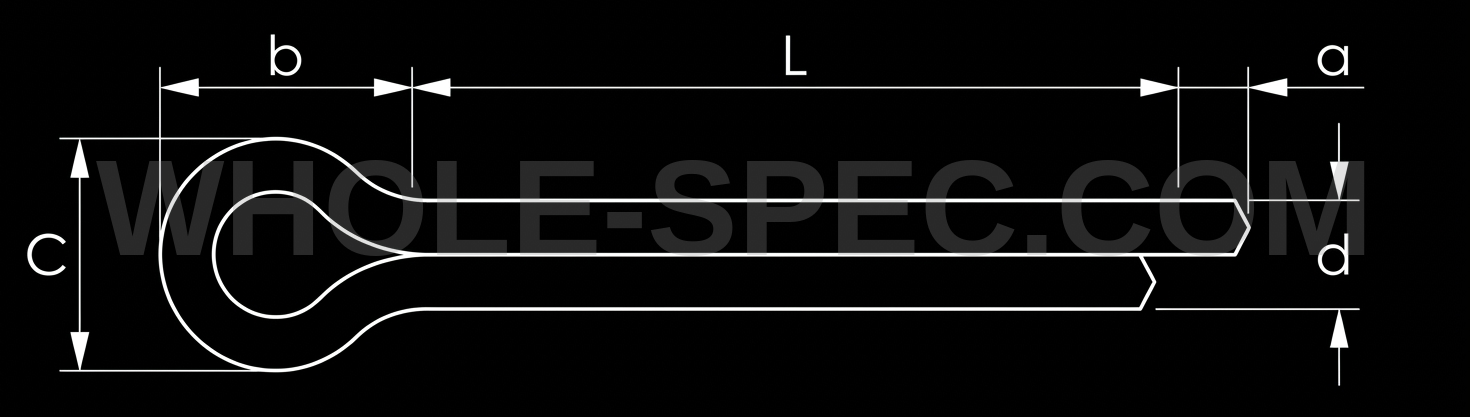

치수 도면KS분할핀

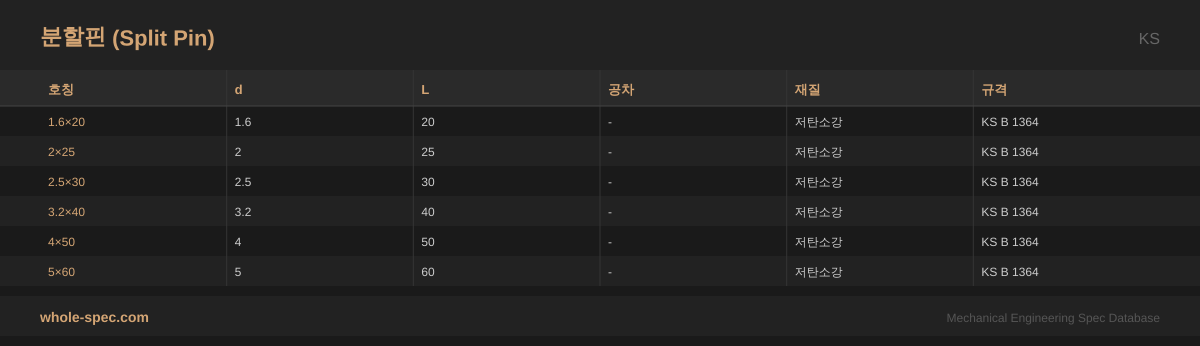

6 사이즈| 호칭 | d (호칭경) | b (머리길이) | C (머리외경) | a (끝단오프셋) | L (길이) | 재질 | 규격 |
|---|---|---|---|---|---|---|---|
| 1.6×20 | 1.6 | 3.2 | 2.8 | 2.5 | 20 | 저탄소강 | KS B 1364 |
| 2×25 | 2 | 4 | 3.6 | 2.5 | 25 | 저탄소강 | KS B 1364 |
| 2.5×30 | 2.5 | 5 | 4.6 | 2.5 | 30 | 저탄소강 | KS B 1364 |
| 3.2×40 | 3.2 | 6.4 | 5.8 | 3.2 | 40 | 저탄소강 | KS B 1364 |
| 4×50 | 4 | 8 | 7.4 | 4 | 50 | 저탄소강 | KS B 1364 |
| 5×60 | 5 | 10 | 9.2 | 4 | 60 | 저탄소강 | KS B 1364 |
ISO분할핀
6 사이즈| 호칭 | d (호칭경) | b (머리길이) | C (머리외경) | a (끝단오프셋) | L (길이) | 재질 | 규격 |
|---|---|---|---|---|---|---|---|
| 1.6×20 | 1.6 | 3.2 | 2.8 | 2.5 | 20 | 저탄소강 | ISO 1234 |
| 2×25 | 2 | 4 | 3.6 | 2.5 | 25 | 저탄소강 | ISO 1234 |
| 2.5×30 | 2.5 | 5 | 4.6 | 2.5 | 30 | 저탄소강 | ISO 1234 |
| 3.2×40 | 3.2 | 6.4 | 5.8 | 3.2 | 40 | 저탄소강 | ISO 1234 |
| 4×50 | 4 | 8 | 7.4 | 4 | 50 | 저탄소강 | ISO 1234 |
| 5×60 | 5 | 10 | 9.2 | 4 | 60 | 저탄소강 | ISO 1234 |
JIS분할핀
6 사이즈| 호칭 | d (호칭경) | b (머리길이) | C (머리외경) | a (끝단오프셋) | L (길이) | 재질 | 규격 |
|---|---|---|---|---|---|---|---|
| 1.6×20 | 1.6 | 3.2 | 2.8 | 2.5 | 20 | 저탄소강 | JIS B 1351 |
| 2×25 | 2 | 4 | 3.6 | 2.5 | 25 | 저탄소강 | JIS B 1351 |
| 2.5×30 | 2.5 | 5 | 4.6 | 2.5 | 30 | 저탄소강 | JIS B 1351 |
| 3.2×40 | 3.2 | 6.4 | 5.8 | 3.2 | 40 | 저탄소강 | JIS B 1351 |
| 4×50 | 4 | 8 | 7.4 | 4 | 50 | 저탄소강 | JIS B 1351 |
| 5×60 | 5 | 10 | 9.2 | 4 | 60 | 저탄소강 | JIS B 1351 |
DIN분할핀
6 사이즈| 호칭 | d (호칭경) | b (머리길이) | C (머리외경) | a (끝단오프셋) | L (길이) | 재질 | 규격 |
|---|---|---|---|---|---|---|---|
| 1.6×20 | 1.6 | 3.2 | 2.8 | 2.5 | 20 | 저탄소강 | DIN 94 |
| 2×25 | 2 | 4 | 3.6 | 2.5 | 25 | 저탄소강 | DIN 94 |
| 2.5×30 | 2.5 | 5 | 4.6 | 2.5 | 30 | 저탄소강 | DIN 94 |
| 3.2×40 | 3.2 | 6.4 | 5.8 | 3.2 | 40 | 저탄소강 | DIN 94 |
| 4×50 | 4 | 8 | 7.4 | 4 | 50 | 저탄소강 | DIN 94 |
| 5×60 | 5 | 10 | 9.2 | 4 | 60 | 저탄소강 | DIN 94 |
주요 특징
- 반원형 와이어 2가닥을 합친 구조, 삽입 후 다리를 벌려 이탈 방지
- KS B 1322 / ISO 1234, 홈붙이너트(캐슬너트)와 필수 조합
- 1회용 안전핀으로 재사용 금지, 분해 시 새 핀 교체 원칙
주요 적용 분야
자동차 타이로드 엔드, 항공기 제어 케이블, 크레인 핀, 농기계 히치, 안전 필수 링키지
자주 묻는 질문
분할핀은 왜 재사용하면 안 되나요?
다리를 구부렸다 펴면 금속 피로로 쉽게 부러집니다. 분할핀은 안전 부품이므로 항상 새것을 사용하세요.
