쇼크업소버 계산기
쇼크업소버의 필요 흡수에너지와 모델 선정 기준을 계산합니다.
용도

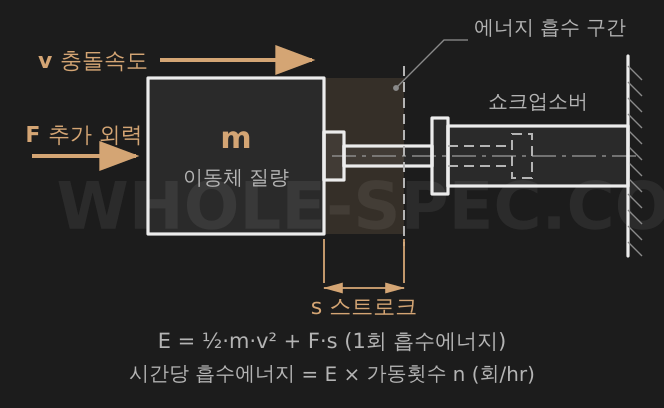

이동체가 쇼크업소버에 충돌할 때의 운동에너지와 추가 외력에 의한 일을 합쳐 1회당 필요 흡수에너지를 구하고, 가동횟수를 곱해 시간당 흡수에너지를 산출합니다.
입력값
m은 이동체 질량(kg), v는 충돌 직전 속도(m/s), F는 충돌 중 작용하는 추가 외력(N), s는 스트로크(mm), 가동횟수는 시간당 충돌 횟수(회/hr)입니다.
핵심 공식
운동에너지 Ek=½mv², 외력에너지 Ef=F·(s/1000), 1회 흡수에너지 E1=Ek+Ef, 시간당 Ehr=E1×가동횟수, 평균 감속력 Fmean=2·E1·1000/s입니다.
예제 계산
m=20kg, v=0.8m/s, F=50N, s=50mm, 500회/hr이면 Ek=6.4J, Ef=2.5J, E1=8.9J, Ehr=4450J/hr, Fmean=356N(약 36kgf)이 됩니다.
주의사항
여기서 v는 충돌 직전 실제 속도여야 하며, 실제 선정에서는 안전율(보통 1.2~1.5)을 더하고 1회 에너지와 시간당 에너지 정격을 모두 만족시켜야 합니다.
