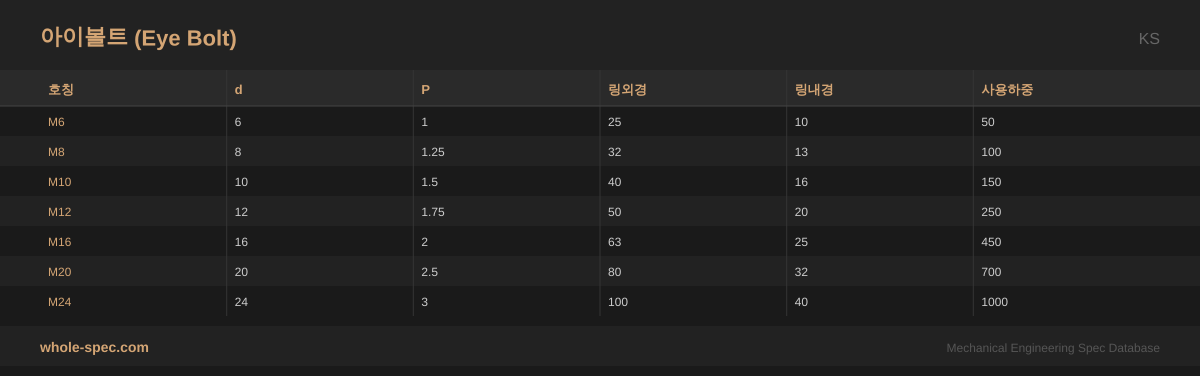

아이볼트 규격표

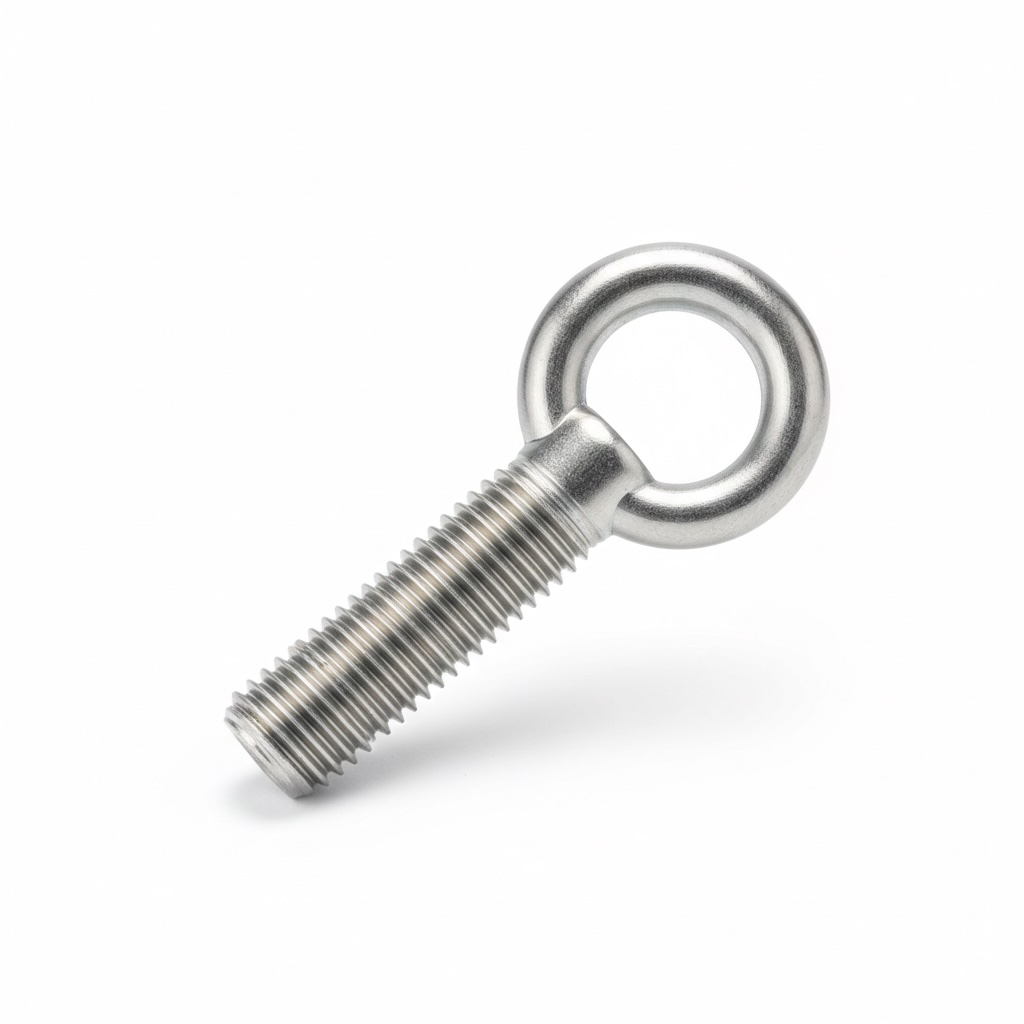

머리가 고리(링) 형태인 볼트로, 중량물 인양·와이어 걸기·호이스트 연결에 사용됩니다.

실무 주의사항

• 인양 시 볼트 축과 로프 방향이 반드시 일치해야 합니다. 45° 경사 인양 시 허용하중이 25%로 급감합니다.
• 아이볼트를 완전히 조인 후 고리 방향이 하중 방향과 일치하는지 확인하세요. 방향이 틀어진 상태로 인양하면 볼트가 휩니다.

선정 가이드

중량물을 인양(리프팅)할 때 사용합니다. 사용하중(WLL)이 명시되어 있으며, 안전율 5:1 이상으로 설계되어 있습니다. 볼트 축과 인양 방향이 일치해야 하며, 비스듬히 당기면 허용하중이 급격히 감소합니다(45° 경사 시 약 25%로 감소). 선회형(Swivel) 아이볼트는 하중 방향이 변하는 곳에 적합합니다. 인양 후 제거하지 않고 기계에 상시 장착해두면 진동으로 풀릴 위험이 있으므로 주의하세요.

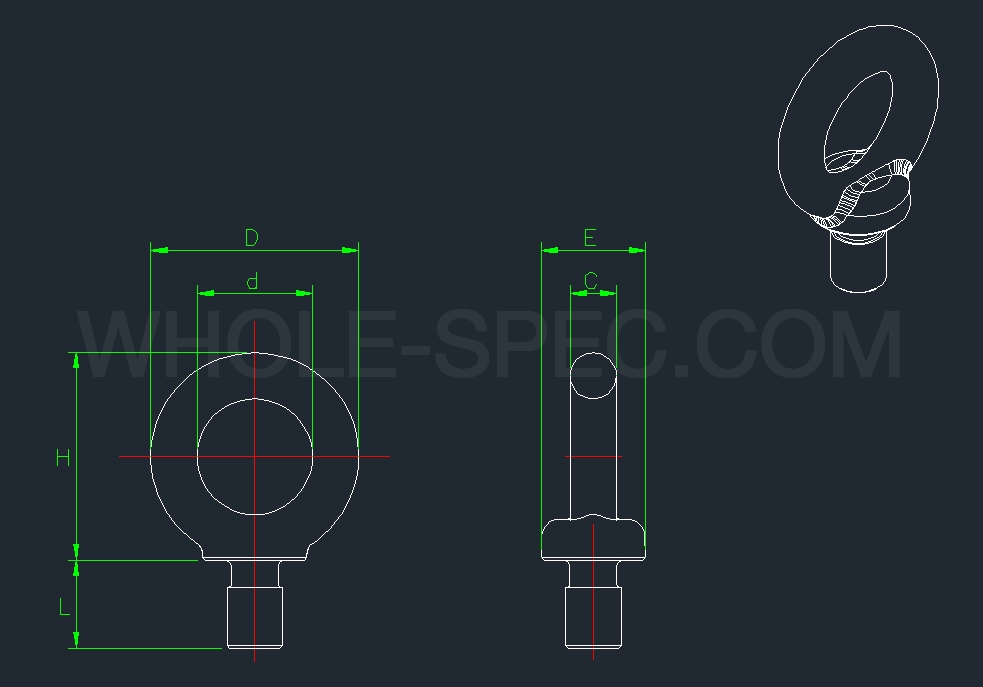

아래는 아이볼트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 링 형태 머리로 와이어로프·샤클 직결, 하중 방향에 맞춰 선회 가능
• JIS B 1168 기준 사용하중(WLL) 명시, 안전율 5:1 이상 설계
• M8~M48 범위, SCM440 또는 S45C 단조 후 열처리

주요 적용 분야

주로 금형 인양, 기계 설치·해체, 크레인 슬링, 중량물 운반, 설비 매달기 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
