수지와셔(나일론) 규격표
Nylon Washer KS Specifications — 7개 사이즈
-
나일론 재질의 와셔로, 절연·진동 흡수·표면 보호가 필요한 곳에 적합합니다.
실무 주의사항
- 이종금속 접촉에 의한 갈바닉 부식을 방지하려면 금속 볼트와 금속 부재 사이에 나일론 와셔를 넣으세요.
- 체결 토크를 크게 가하면 와셔가 눌려 찌그러집니다. 초기 토크 후 시간이 지나면 체결력이 빠지므로 재조임이 필요합니다.
선정 가이드
전기 절연이 필요한 곳, 이종금속 접촉에 의한 갈바닉 부식 방지, 또는 상대면 스크래치 방지가 필요한 곳에 사용합니다. 금속 대비 극경량이며, 진동 흡수 효과도 있습니다. 단, 체결 토크를 크게 가하면 눌러 찌그러지므로 토크 관리가 필요합니다.

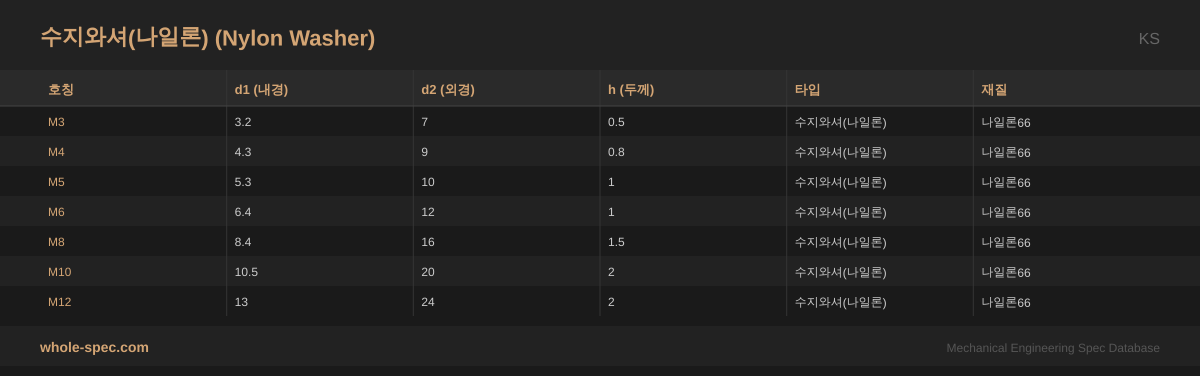

KS수지와셔(나일론)
7 사이즈| 호칭 | d1 (내경) | d2 (외경) | h (두께) | 타입 | 재질 |
|---|---|---|---|---|---|
| M3 | 3.2 | 7 | 0.5 | 수지와셔(나일론) | 나일론66 |
| M4 | 4.3 | 9 | 0.8 | 수지와셔(나일론) | 나일론66 |
| M5 | 5.3 | 10 | 1 | 수지와셔(나일론) | 나일론66 |
| M6 | 6.4 | 12 | 1 | 수지와셔(나일론) | 나일론66 |
| M8 | 8.4 | 16 | 1.5 | 수지와셔(나일론) | 나일론66 |
| M10 | 10.5 | 20 | 2 | 수지와셔(나일론) | 나일론66 |
| M12 | 13 | 24 | 2 | 수지와셔(나일론) | 나일론66 |
아래는 수지와셔(나일론)의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 나일론(PA66) 재질로 전기 절연·비자성·비부식 특성 동시 충족
- 금속 대비 극경량, 이종 금속 접촉 시 갈바닉 부식 차단
- 피체결면 스크래치 방지, 진동 흡수·소음 감쇠 효과
주요 적용 분야
주로 전자기기 PCB 절연, 알루미늄-스틸 이종금속 절연, 가구 표면 보호, 수처리 장비, LED 조명 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
나일론 와셔의 이점은?
전기 절연, 갈바닉 부식 방지, 진동 흡수, 표면 스크래치 방지가 주요 이점입니다. 금속 대비 극경량이며, 이종금속 접촉부에 필수입니다.
