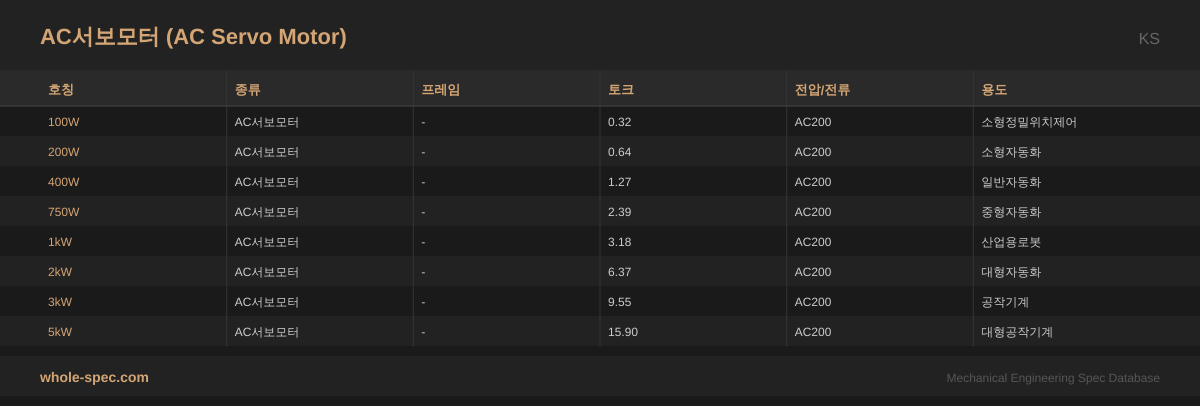

AC서보모터 규격표

엔코더 피드백으로 정밀 위치·속도·토크 제어가 가능한 모터입니다. 산업 로봇·공작기계·자동화 장비의 핵심입니다.

실무 주의사항

• 엔코더 해상도가 높을수록 위치 정밀도가 올라갑니다. 일반용은 17bit, 고정밀에는 20bit 이상을 선택하세요.
• 관성비(부하 관성/모터 관성)가 5배 이내여야 안정적입니다. 관성비 초과 시 진동이 발생하거나 응답이 느려집니다.

선정 가이드

엔코더 피드백으로 고속·고정밀·고토크 제어가 가능합니다. CNC 공작기계, 산업용 로봇, 반도체 장비 등 고성능이 요구되는 곳에 사용됩니다. 스테핑모터 대비 가격이 높지만, 응답성과 속도 범위가 월등합니다.

아래는 AC서보모터의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 인코더 피드백 클로즈드루프, 위치·속도·토크 3중 제어 모드 전환 가능
• 정격 회전수 2000~3000 rpm, 순간 최대 토크 정격의 300%까지 출력
• 17/23비트 절대값 엔코더 탑재, 전원 차단 후에도 위치 기억(배터리리스)

주요 적용 분야

주로 CNC 공작기계 서보축, 산업용 로봇 관절, 반도체 웨이퍼 이송, 사출기 전동사출, 전자빔 조향 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
