담금질·뜨임 규격표
Quench & Temper KS Specifications — 8개 사이즈
KS D 3752KS D 3867KS D 3753KS D 3706KS D 3525
담금질(Quenching)과 뜨임(Tempering)은 강재 열처리의 기본 조합입니다. Ac₃ 이상(보통 820~880°C)에서 오스테나이트화한 뒤 급냉해 마르텐사이트 조직을 얻고(경도 HRC 55~65), 뒤이어 150~680°C에서 재가열해 인성을 회복시킵니다(최종 HRC 45~60). S45C는 중간 경도 축·기어, SCM440은 고강도 볼트·샤프트, SKD11은 냉간 금형, SUJ2는 베어링에 표준 적용되며, 재질별 담금성(두께·심부 경화 가능 한계)과 뜨임 취성(260~370°C 구간 회피) 관리가 핵심입니다.
KS담금질·뜨임

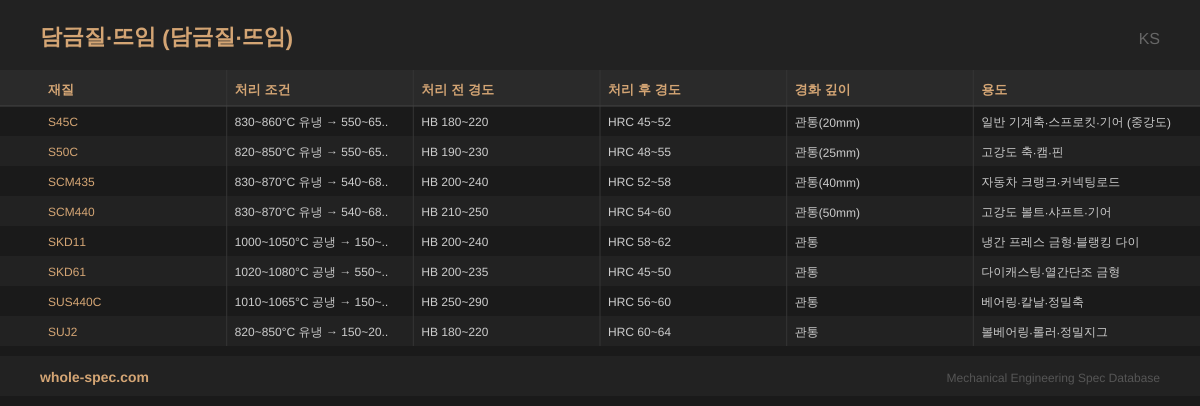

8 사이즈| 재질 | 처리 조건 | 처리 전 경도 | 처리 후 경도 | 경화 깊이 | 용도 |
|---|---|---|---|---|---|
| S45C | 830~860°C 유냉 → 550~650°C 뜨임 | HB 180~220 | HRC 45~52 | 관통(20mm) | 일반 기계축·스프로킷·기어 (중강도) |
| S50C | 820~850°C 유냉 → 550~650°C 뜨임 | HB 190~230 | HRC 48~55 | 관통(25mm) | 고강도 축·캠·핀 |
| SCM435 | 830~870°C 유냉 → 540~680°C 뜨임 | HB 200~240 | HRC 52~58 | 관통(40mm) | 자동차 크랭크·커넥팅로드 |
| SCM440 | 830~870°C 유냉 → 540~680°C 뜨임 | HB 210~250 | HRC 54~60 | 관통(50mm) | 고강도 볼트·샤프트·기어 |
| SKD11 | 1000~1050°C 공냉 → 150~200°C 뜨임 | HB 200~240 | HRC 58~62 | 관통 | 냉간 프레스 금형·블랭킹 다이 |
| SKD61 | 1020~1080°C 공냉 → 550~600°C 뜨임×2회 | HB 200~235 | HRC 45~50 | 관통 | 다이캐스팅·열간단조 금형 |
| SUS440C | 1010~1065°C 공냉 → 150~300°C 뜨임 | HB 250~290 | HRC 56~60 | 관통 | 베어링·칼날·정밀축 |
| SUJ2 | 820~850°C 유냉 → 150~200°C 뜨임 | HB 180~220 | HRC 60~64 | 관통 | 볼베어링·롤러·정밀지그 |
