나비너트 규격표
Wing Nut KS Specifications — 5개 사이즈
DIN 315JIS B 1185

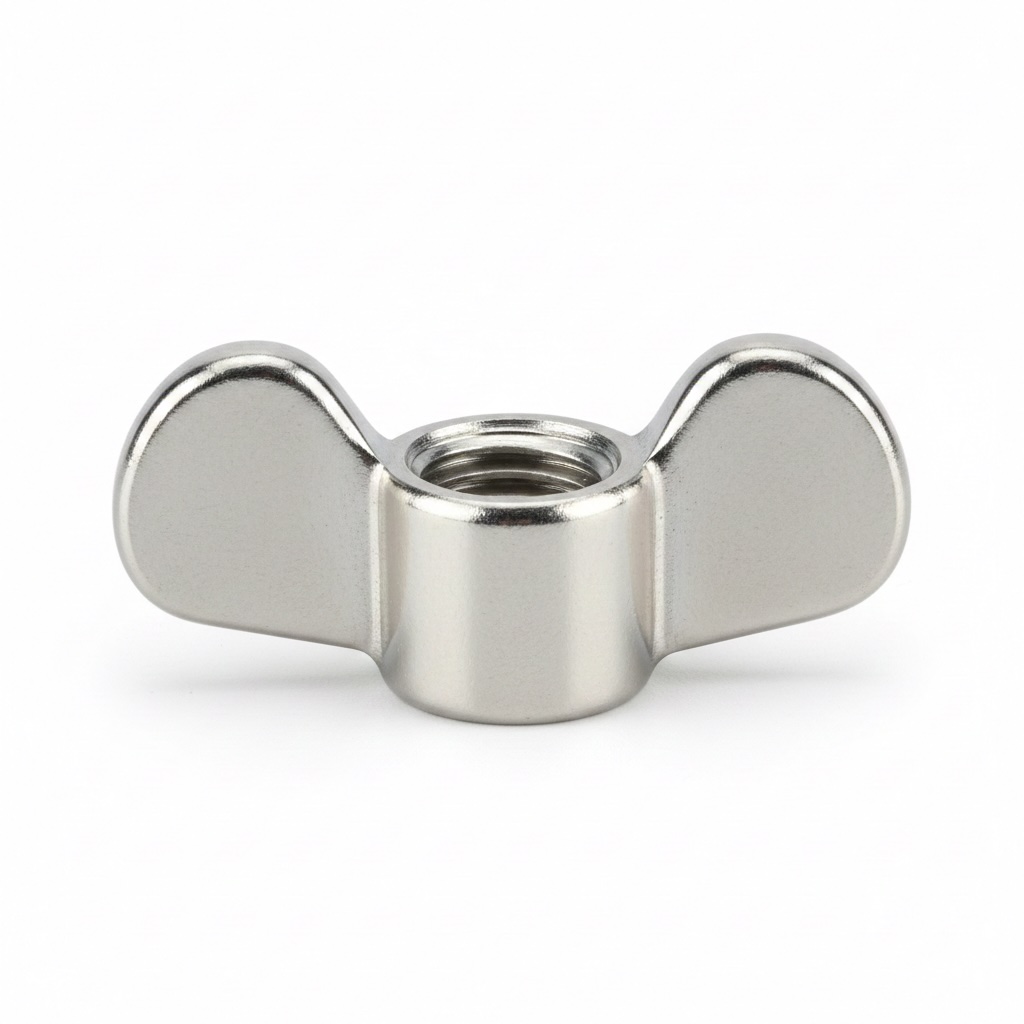

날개가 달려 손으로 쉽게 조이고 풀 수 있는 너트입니다. 공구 없이 빈번하게 조립·분해하는 곳에 사용됩니다.
실무 주의사항
- 진동 환경에서 쉽게 풀리므로, 진동이 있는 곳에는 반드시 다른 타입의 너트를 사용하세요.
- 손으로 조이므로 체결 토크가 일정하지 않습니다. 토크 관리가 필요한 곳에는 부적합합니다.
선정 가이드
나비볼트와 같은 원리로, 공구 없이 손으로 조이고 풀 수 있습니다. 검사 치구, 환기 필터, 임시 고정 등 경하중·반복 탈착 부위에 적합합니다. M4~M12 소형 범위이며, 안전이 중요한 곳이나 진동 환경에서는 사용하지 마세요.

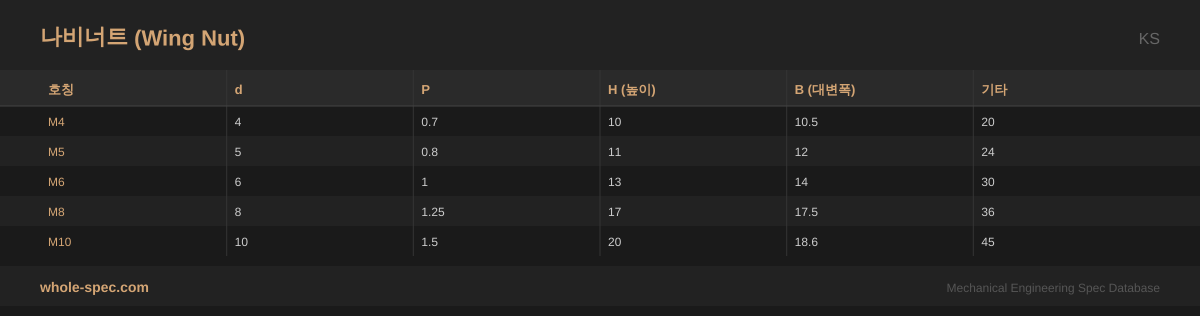

나비너트 (Wing Nut)KS나비너트
5 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 10 | 10.5 | 20 |
| M5 | 5 | 0.8 | 11 | 12 | 24 |
| M6 | 6 | 1 | 13 | 14 | 30 |
| M8 | 8 | 1.25 | 17 | 17.5 | 36 |
| M10 | 10 | 1.5 | 20 | 18.6 | 45 |
아래는 나비너트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 양쪽 날개로 맨손 체결·해체 가능, 공구 불필요
- DIN 315 규격, 주조형(GG)과 프레스형(AF) 형태 구분
- M4~M12 소형 범위, 반복 탈착이 잦은 경하중 체결에 적합
주요 적용 분야
주로 검사 치구, 환기 필터 커버, 임시 배선 고정, 전시 디스플레이, 텐트·캐노피 설치 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
나비너트를 진동 환경에서 사용할 수 있나요?
권장하지 않습니다. 손으로 조이는 구조이므로 진동으로 쉽게 풀립니다. 진동이 있으면 록너트나 록타이트를 사용하세요.
