탭드릴(보통) 규격표
Tap Drill (Coarse) KS Specifications — 15개 사이즈
KS B 0201
보통나사(M 나사 표준 피치)용 탭 가공 시 필요한 하穴 드릴 치수표입니다.
실무 주의사항
- 하공 = 호칭경 - 피치 (예: M10×1.5 → 8.5mm). 하공이 0.1mm만 작아도 탭 파손 위험이 크게 증가합니다.
- 막힌 구멍 탭핑 시 드릴 깊이를 유효 나사부보다 최소 3피치 이상 더 깊게 뚫으세요. 칩 배출 공간이 없으면 탭이 부러집니다.
선정 가이드
보통나사(M 표준 피치) 탭 가공 시 하공 드릴 치수입니다. 기본 공식: 하공 = 호칭경 - 피치 (예: M10×1.5 → 8.5mm). 하공이 너무 작으면 탭이 파손되고, 너무 크면 나사산 높이가 부족합니다(유효 나사산 60% 이상 권장).
KS탭드릴(보통)

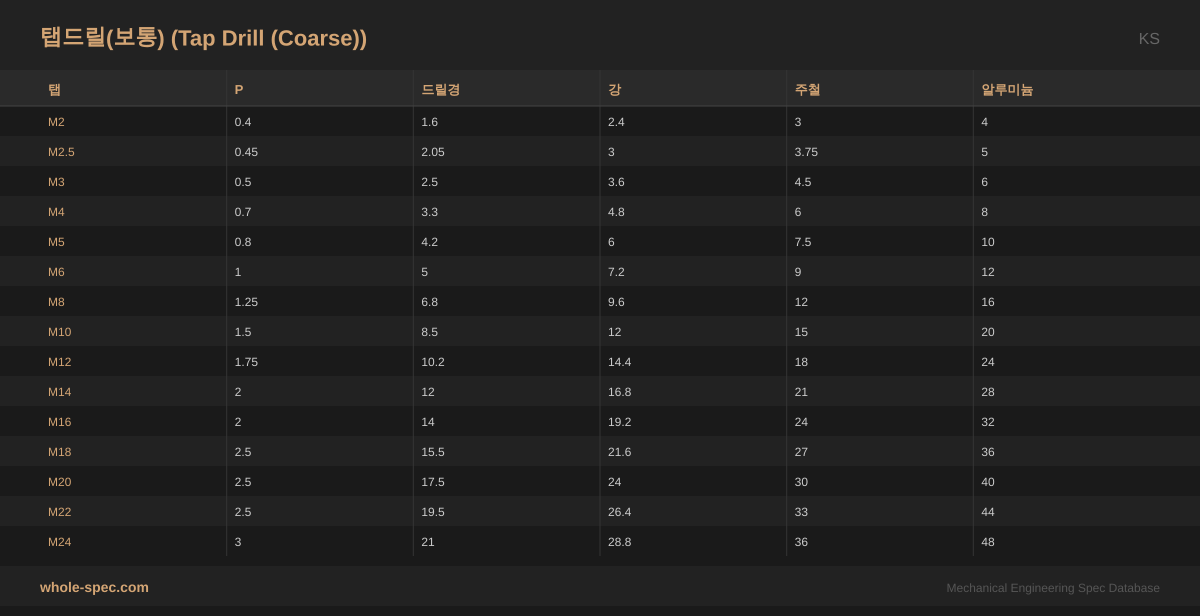

15 사이즈| 탭 | P | 드릴경 | 강 | 주철 | 알루미늄 |
|---|---|---|---|---|---|
| M2 | 0.4 | 1.6 | 2.4 | 3 | 4 |
| M2.5 | 0.45 | 2.05 | 3 | 3.75 | 5 |
| M3 | 0.5 | 2.5 | 3.6 | 4.5 | 6 |
| M4 | 0.7 | 3.3 | 4.8 | 6 | 8 |
| M5 | 0.8 | 4.2 | 6 | 7.5 | 10 |
| M6 | 1 | 5 | 7.2 | 9 | 12 |
| M8 | 1.25 | 6.8 | 9.6 | 12 | 16 |
| M10 | 1.5 | 8.5 | 12 | 15 | 20 |
| M12 | 1.75 | 10.2 | 14.4 | 18 | 24 |
| M14 | 2 | 12 | 16.8 | 21 | 28 |
| M16 | 2 | 14 | 19.2 | 24 | 32 |
| M18 | 2.5 | 15.5 | 21.6 | 27 | 36 |
| M20 | 2.5 | 17.5 | 24 | 30 | 40 |
| M22 | 2.5 | 19.5 | 26.4 | 33 | 44 |
| M24 | 3 | 21 | 28.8 | 36 | 48 |
아래는 탭드릴(보통)의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 보통나사(coarse thread) 탭 가공 전 하공 드릴 직경 규격표
- 나사 외경 − 피치 = 하공 직경 기본 공식, M3~M48 전 범위 수록
- 하공 과소 시 탭 파손, 과대 시 나사산 유효높이 부족(60% 최소 권장)
주요 적용 분야
주로 일반 기계 부품 탭 가공, 금형 나사 구멍, 지그 체결 홀, 브래킷 탭핑, 설비 프레임 나사산 가공 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
탭 하공 드릴 사이즈 계산식은?
하공 = 호칭경 - 피치. 예: M8×1.25 → 6.75mm, M10×1.5 → 8.5mm, M12×1.75 → 10.25mm. 유효 나사산 높이 60~75%가 적정합니다.
