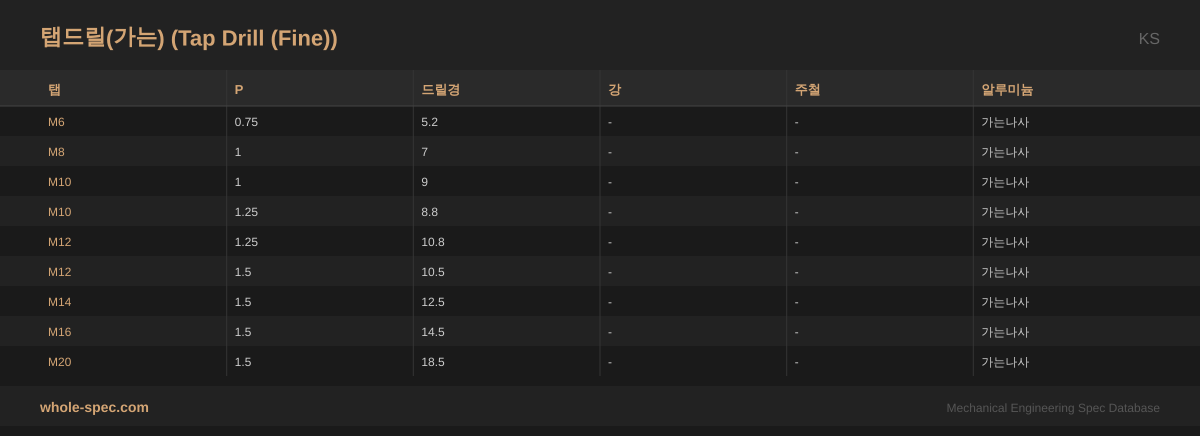

탭드릴(가는) 규격표

가는나사(M 나사 가는 피치)용 탭 가공 시 필요한 하穴 드릴 치수표입니다.

실무 주의사항

• 가는나사는 보통나사 대비 하공이 크고 나사산이 얕습니다. 체결력이 약하므로 나사산 유효 높이 60% 이상 확보에 주의하세요.
• 가는 피치 탭은 칩 배출이 어렵습니다. 스파이럴 포인트(관통용) 또는 스파이럴 플루트(막힌구멍용) 탭을 사용하세요.

선정 가이드

가는나사(M 가는 피치) 전용 하공 치수입니다. 보통나사 대비 하공이 크고, 유효 나사산 깊이가 얕습니다. 얇은 벽 부품, 유압 포트, 정밀 조정나사 등 가는나사가 필요한 곳의 탭 가공에 사용합니다.

아래는 탭드릴(가는)의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 가는나사(fine thread) 전용 하공 직경, 보통나사 대비 큰 하공 직경
• 유효 나사산 깊이가 얕아 얇은 벽·박판 부품 탭 가공에 적합
• M8×1.0, M12×1.25 등 피치별 하공 직경 상세 수록

주요 적용 분야

주로 유압 포트(가는나사), 항공 부품 경량화 탭, 박판 브래킷, 정밀 조절나사 홀, 계측기기 체결 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
